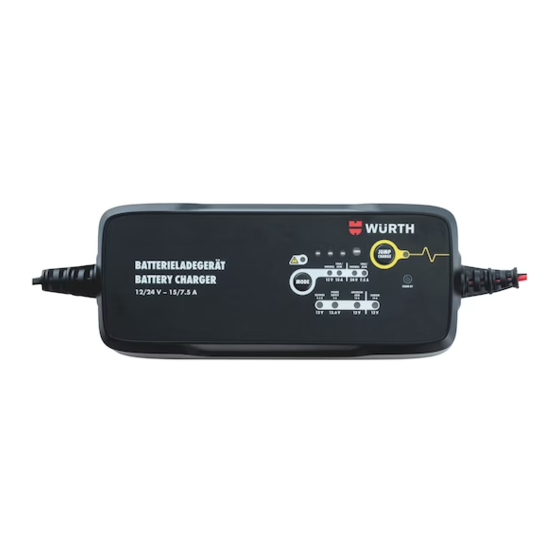

BATTERIELADEGERÄT
BATTERY CHARGER
12/24V – 15/7.5A
Art. 0510 955 915
Originalbetriebsanleitung
Translation of the original operating instructions
Traduzione delle istruzioni di funzionamento originali
Traduction des instructions de service d'origine
Traducción del manual de instrucciones de servicio original
Tradução do original do manual de funcionamento
Vertaling van de originele gebruiksaanwijzing
Oversættelse af den originale betjeningsvejledning
Original driftsinstruks i oversettelse
Alkuperäiskäyttöohjeen käännös
Översättning av bruksanvisningens original
Μετάφραση της γνήσιας οδηγίας λειτουργίας
Orijinal işletim kılavuzunun çevirisi
Tłumaczenie oryginalnej instrukcji eksploatacji
Az eredeti üzemeltetési útmutató fordítása
Překlad originálního návodu k obsluze
Preklad originálneho návodu na obsluhu
Traducerea instrucţiunilor de exploatare originale
Prevod originalnega Navodila za uporabo
Превод на оригиналното ръководство за експлоатация
Originaalkasutusjuhendi koopia
Originalo naudojimosi instrukcijos vertimas
Ekspluatācijas instrukcijas oriģināla kopija
Перевод оригинала руководства по эксплуатации
Prevod originalnog uputstva za rad
Prijevod originalnih uputa za rad
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Würth 0510 955 915
Inhaltszusammenfassung für Würth 0510 955 915
- Seite 1 BATTERIELADEGERÄT BATTERY CHARGER 12/24V – 15/7.5A Art. 0510 955 915 Originalbetriebsanleitung Translation of the original operating instructions Traduzione delle istruzioni di funzionamento originali Traduction des instructions de service d’origine Traducción del manual de instrucciones de servicio original Tradução do original do manual de funcionamento Vertaling van de originele gebruiksaanwijzing Oversættelse af den originale betjeningsvejledning...
- Seite 2 ......5 – 12 ......13 – 20 ......21 – 29 ......30 – 38 ......39 – 46 ......47 – 55 ......56 – 63 ......64 – 71 ......72 – 79 ......80 – 87 ......
- Seite 5 Zu Ihrer Sicherheit ▸ Lesen Sie vor der ersten Handlungsschritt Benutzung Ihres Gerätes diese Die definierte Abfolge erleichtert Ihnen den Betriebsanleitung und handeln korrekten und sicheren Gebrauch. Sie danach. Bewahren Sie diese Handlungsergebnis Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf. Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten beschrieben.
-
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise ▸ ▸ Vor erster Inbetriebnahme Sicherheitshinweise Die Maschinen sind regelmäßig zu warten, um unbedingt lesen! zu überprüfen, dass die vom vorliegenden Teil — Bei Nichtbeachtung der Betriebsanleitung und von ISO 11148 erforderten Bemessungswerte der Sicherheitshinweise können Schäden am Ge- und Kennzeichnungen lesbar auf der Maschine rät und Gefahren für den Bediener und andere gekennzeichnet sind. -
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Typenschild Das Gerät dient ausschließlich zum Laden von wie- deraufladbaren 12/24 V Bleibatterien und 12,8 V Lithiumbatterien gemäß folgender Spezifikationen: Bleibatterien (Wet, Gel, MF und AGM) • 12 V: 50-400 Ah • 24 V: 25-200 Ah Lithiumbatterien (LiFePO4) •... -
Seite 8: Technische Daten
Technische Daten Netzspannung 220-240 V AC 50 Hz 2000 mA Leistung 180 Watt Standby Verbrauch < 1 W Batterietypen Nass/Wet, Gel, MF/wartungsfrei, AGM, CA, VRLA, EFB, LiFePO4 (4-zellig) Batteriekapazität 50-400 Ah (12 V Blei-Batterie) 25-240 Ah (24 V Blei-Batterie) 30-200 Ah (12,8 V Lithium-Batterie) Ladestrom 20 A (12 V Jump Start) 15 A (12 V Blei-Batterie, 12,8 V Lithium-Batterie) -
Seite 9: Power Supply
24V COLD/AGM 2. Durch Betätigung der Mode-Taste [14] gelangen Sie in den Normal-Modus. Das Ladegerät über- Ladespannung 29,4 V; Ladestrom 7,5 A; Batterieka- prüft die Akkuspannung und erkennt automatisch, pazität bis 25-200 Ah ob eine 12 V oder 24 V Batterie angeschlossen Lademodus mit höherer Ladespannung (als 24 V ist. -
Seite 10: Ladestrom Ladespannung
Achtung ! 12V ADVANCED AGM Dieser Modus ist ausschließlich für 4-zellige Ladespannung 15 V; Ladestrom 15 A; Batteriekapa- 12,8 V Lithium-Eisen-Phosphat Batterien (LiFePO4) zität von 50-400 Ah geeignet. Verwenden Sie diesen Modus niemals Spezieller Lademodus für Advanced AGM-Batte- für Bleibatterien, es besteht Explosions- und rien, die eine höhere Ladespannung benötigen als Brandgefahr. -
Seite 11: Optimierung
Memory Funktion Ladungsüberwachung Ändert während des Ladevorgangs dynamisch den Achtung ! Ladestrom und passt diesen an. Wenn das Ladegerät während des Ladevorgangs Optimierung vom Strom genommen wird (Netzkabel Steigert die Batterielebensdauer durch Stabilisierung ausgesteckt) und anschließend wieder eingesteckt der internen Batteriechemie. wird, setzt das Gerät den Ladevorgang im zuletzt gewählten Modus automatisch fort, ohne dass Anzeige... -
Seite 12: Fehlermeldung
Fehlermeldung -LED [1] angezeigt. Fehlermeldungen werden in der Error- Grund Meldung Standard Die Batterie kann nicht aufgeladen werden. Ändern Sie den Lademodus in den Lademodus Recover-Modus. Recover-Modus Batterie kann nicht wiederhergestellt werden. Falsche Polarität. Kontrollieren Sie die Verbindung zwischen Batterie und Ladegerät (rot = Pluspol, schwarz = Minuspol) Die Batteriespannung ist für den ausgewählten Modus zu hoch oder zu niedrig. - Seite 222 © by Adolf Würth GmbH & Co. KG Nachdruck, auch auszugsweise, nur mit Genehmigung. Printed in Germany. MCVP-SL-05/20 Adolf Würth GmbH & Co. KG Gedruckt auf umweltfreundlichem Papier. Alle Rechte vorbehalten. Reinhold-Würth-Straße 12 - 17 Wir behalten uns das Recht vor, Produktveränderungen, die aus unserer Sicht einer Qualitätsverbes- Verantwortlich für den Inhalt: Abt.
