6 Montage und Inbetriebnahme
−
Bei der Verwendung eines Netzteils in einer fremden Unterputzdose:
−

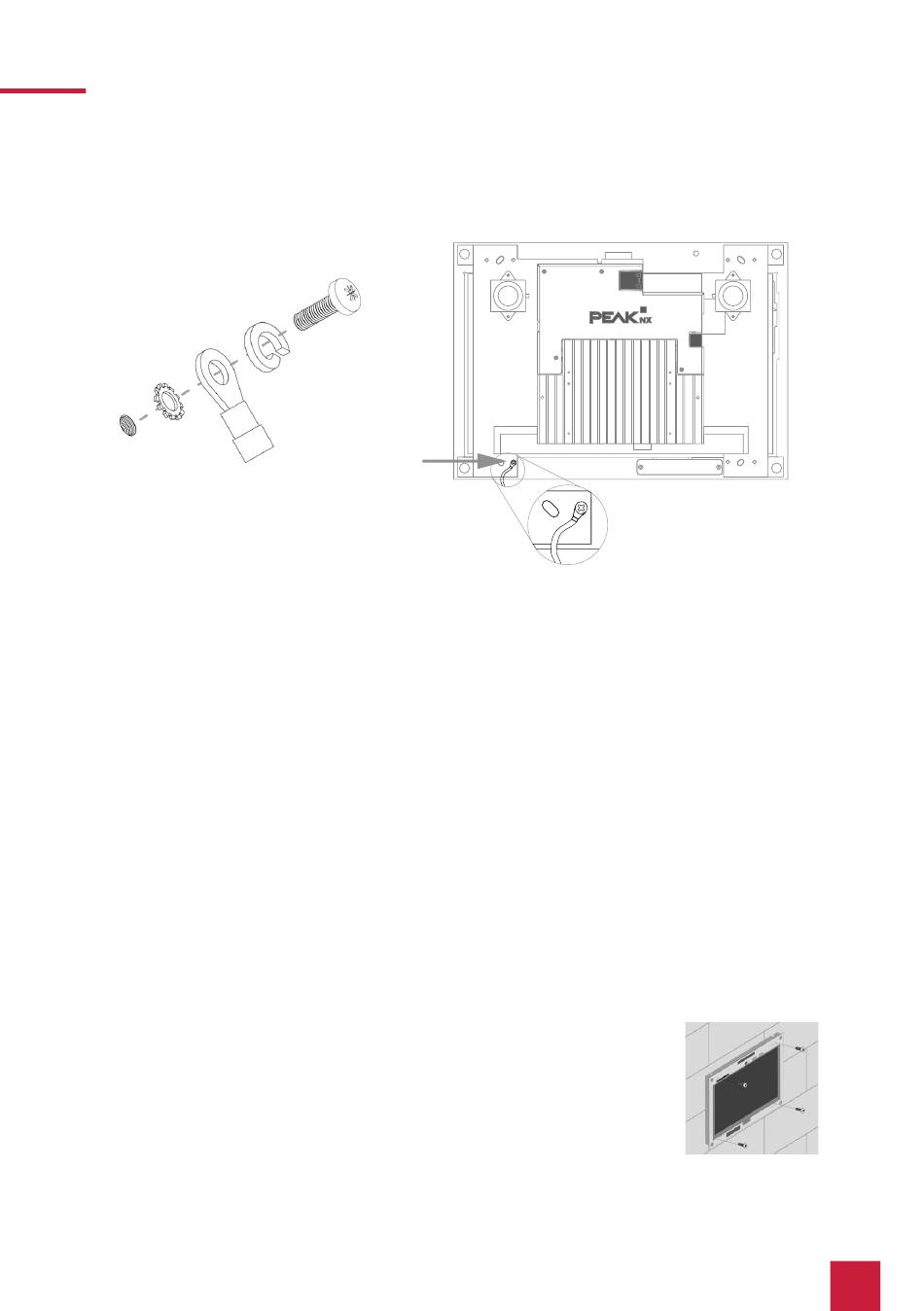

Schließen Sie die Erdung an das Panel an. Nutzen Sie dazu das mitgelieferte Erdungsset:
6.4 Panel anschließen und montieren
Vorbereitung
Legen Sie die im Lieferumfang enthaltenen Schrauben (M3x12) für die Befestigung des Panels
▪
in Griffweite.
Beachten Sie zu den Anschlüssen die Hinweise des Kapitels 3.6 Hinweise zu den Anschlüs-
▪
sen des Panels.
Anschluss des Panels
5.
Schließen Sie die Ethernet-Leitung an das Panel an.
6.
Schieben Sie die KNX-Leitung mit den Farben Rot (+) und Schwarz (–) in die KNX-
Anschlussklemme, siehe Beschriftung auf dem Panel.
7.
Schieben Sie den präparierten 24 V-Anschlussstecker in die passenden Anschlüsse im
Panel. Beachten Sie dabei die Polung.
Panel montieren
8.
Befestigen Sie das Panel mit den beiliegenden Senkkopfschrauben
(M3x12, 4 Stück) an den Langlöchern in der Unterputzdose.
18
