Positions-Korrektur

2 Inbetriebnahme

2.1 Anschluss der MR-Sensoren an die Positionsanzeige

Seite 8 von 34
Zum Anfertigen eigener Kabel finden Sie die Stecker-Belegung aller
Steckverbinder im Anhang (siehe Kapitel 7). Verwenden Sie ausschließlich
geschirmte Kabel!

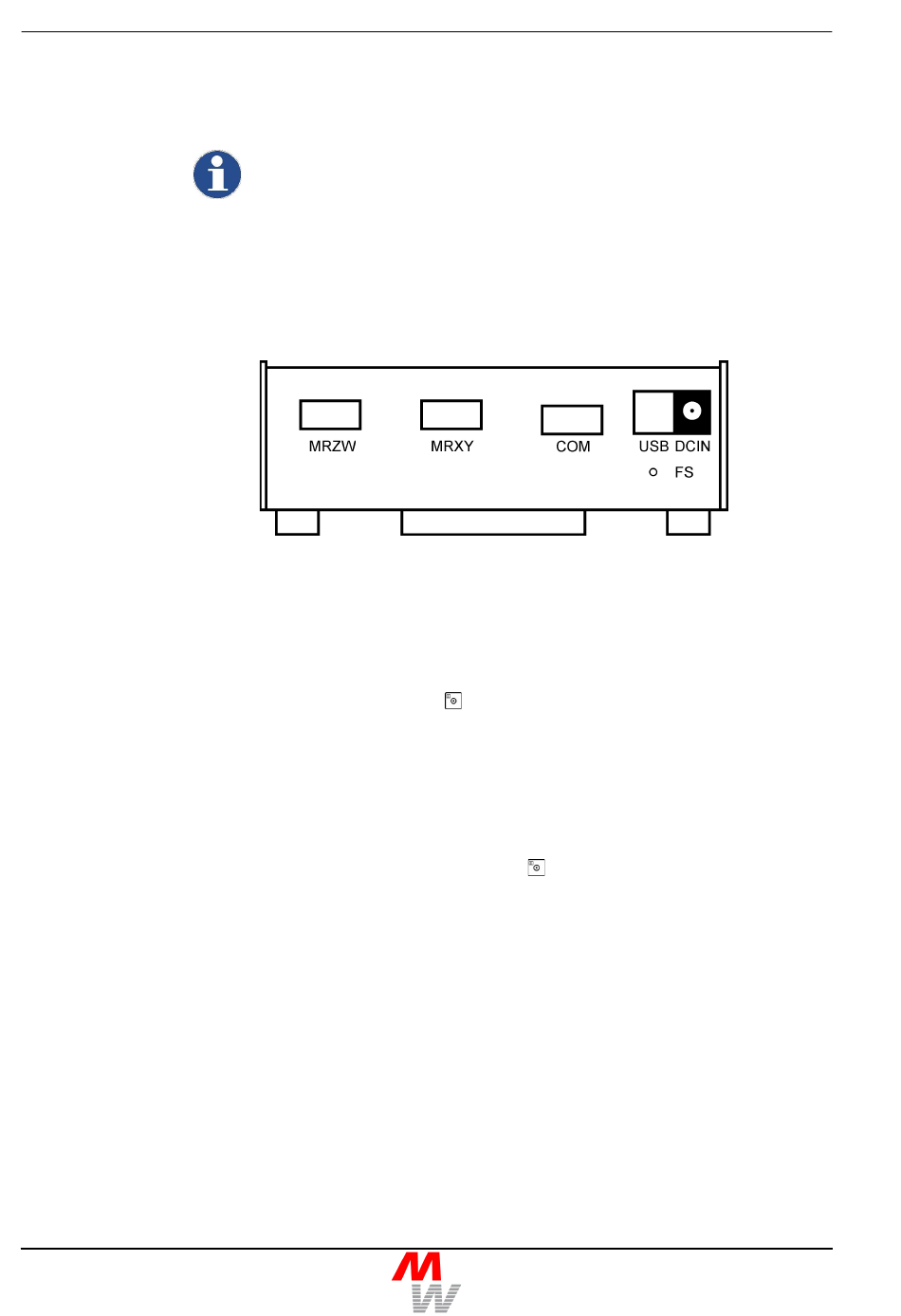

Bild 2.1: Rückansicht SCDplus
1. Schließen Sie das Steckernetzteil an die rückseitige Buchse DCIN an.
2. Schließen Sie das Steckernetzteil an eine Steckdose an.
3. Das Gerät startet automatisch. Alternativ schalten Sie das Gerät durch
Drücken der Taste
X Kein Sensor !
Y Kein Sensor !
Z Kein Sensor !
Die Positionsanzeige SCDplus ist damit betriebsbereit.
4. Schalten Sie die Positionsanzeige SCDplus danach durch 3 Sekunden
langes Drücken der der Taste
5. Schließen Sie die MR-Sensoren an die Buchsen MRXY bzw. MRZW
an. Beachten Sie dabei die gewünschte Zuordnung der MR-Sensoren
zu den Anzeige-Achsen X, Y, Z bzw. W (siehe Kap. 3.5, Zeile
„Tausche X,Y Achse" bzw. „Tausche Z,W Achse").
Bedienungsanleitung SCDplus
ein. In der Anzeige erscheint der Text:
aus.
