Bedienungsanleitung SCDplus

1.3 Messprinzip

091106_SCDplus_Anleitung_RevB.doc

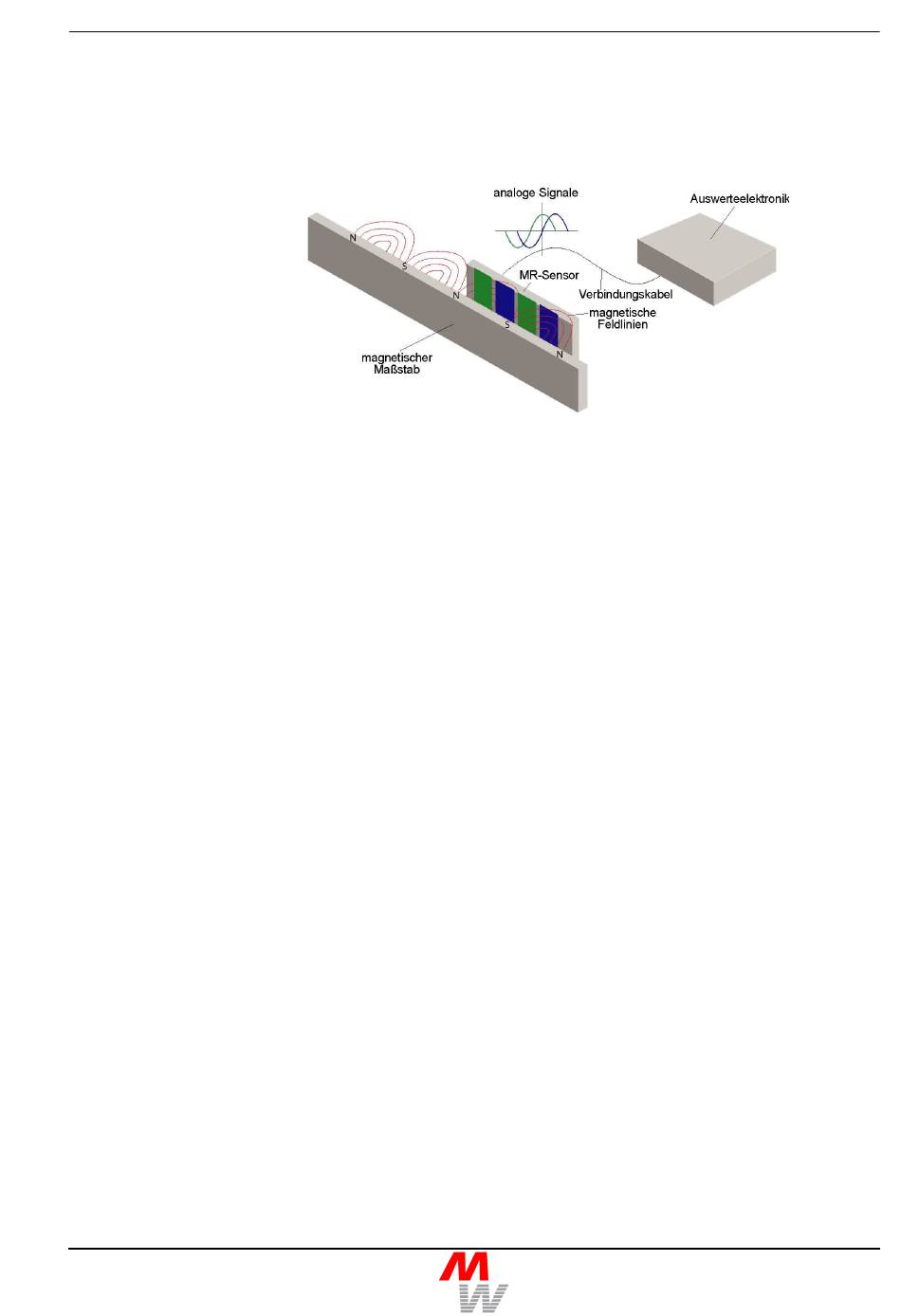

Das magnetische Messsystem ist für die berührungslose Messung von
Längen konzipiert. Es besteht aus einem magnetischen Maßstab MS, einem
MR-Sensor MR sowie der Positionsanzeige SCDplus.
Auf einem magnetisierbaren Trägermaterial sind in einem Abstand von
250 Mikrometer Magnete mit wechselnder Polarität aufgebracht, die als
Maßstabsverkörperung dienen. Zwischen den Polen der kleinen Magnete
bildet sich ein magnetisches Feld mit sinusförmigem Verlauf aus.
Im MR-Sensor ist ein magnetoresistiver Halbleiterchip integriert, der bei
äußerem Magnetfeld eine Widerstandsänderung ausführt. MR-Sensoren
reagieren auf statische Felder, d.h. die Magnetfelder können im Gegensatz
zu Magnetköpfen eines Tonbandgerätes ohne Bewegung gemessen
werden. Durch eine spezielle Anordnung im Halbleiterchip werden gleich-
zeitig zwei um 90° phasenversetzte Signale „Sinus" bzw. „Kosinus" zur
Verfügung gestellt, die je eine Periodenlänge von 500 Mikrometer besitzen.
Diese analogen Signale werden an die Positionsanzeige übertragen. Die
Positionsanzeige SCDplus interpoliert die Sensorsignale nach dem Arcus-
Tangens-Verfahren, um auch Zwischenwerte innerhalb einer Periodenlänge
zu messen. Die angeschlossenen MR-Sensoren werden automatisch
kalibriert, um Einflüsse z. B. durch die Versorgungsspannung und Offset zu
kompensieren.
