4 Wartung und Service

4.1 Wartung des Gerätes

4.2 Justage der MR-Sensoren

091106_SCDplus_Anleitung_RevB.doc
Die Positionsanzeige SCDplus ist wartungsfrei. Reinigen Sie das Gerät nur
mit einem weichen, eventuell angefeuchteten Tuch. Vermeiden Sie das
direkte Eindringen von Flüssigkeit oder Reinigungsmitteln.
Abstandsschwankungen der MR-Sensoren zum Maßstab werden von der
Positionsanzeige SCDplus in
automatisch kompensiert, wenn die Amplituden der Signale zwischen
50%...80% des maximalen Signalbereiches liegen. Die Einhaltung dieser
Grenzwerte kann im Menüpunkt „Service Modus" angezeigt werden. Bei
Überschreitung der Grenzwerte sollte der entsprechende MR-Sensor justiert
werden.
1. Stellen Sie im Menüpunkt „Service Modus" die Amplitudenanzeige ein
(siehe Kap. 3.5, Zeile „Service Modus").

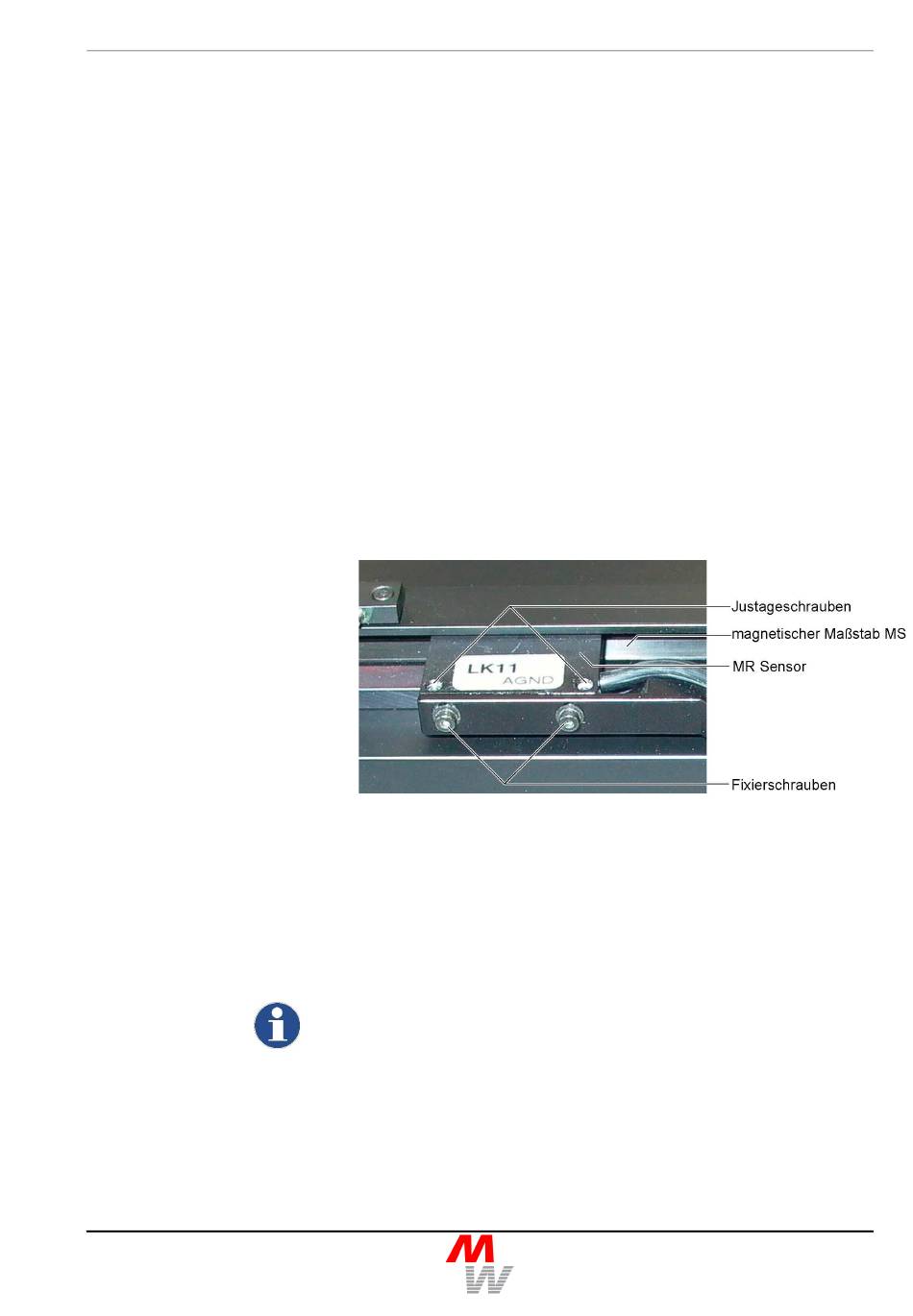

2. Lösen Sie die Fixierschrauben etwas, so dass sich der MR-Sensor
bewegen lässt.
3. Stellen Sie die Justageschrauben so ein, dass die Amplitude über den
ganzen Messweg innerhalb der Werte 50%...80% liegt.
4. Sichern Sie den MR-Sensor durch Anziehen der Fixierschrauben.
5. Lösen Sie die Justageschrauben etwas, um mechanische Spannungen
zu vermeiden.
Bei Austausch eines MR-Sensors ist dieser in jedem Fall neu zu justieren.
Der Austausch von Sensoren sollte nur durch den Service der Firma
Märzhäuser Wetzlar GmbH erfolgen!
