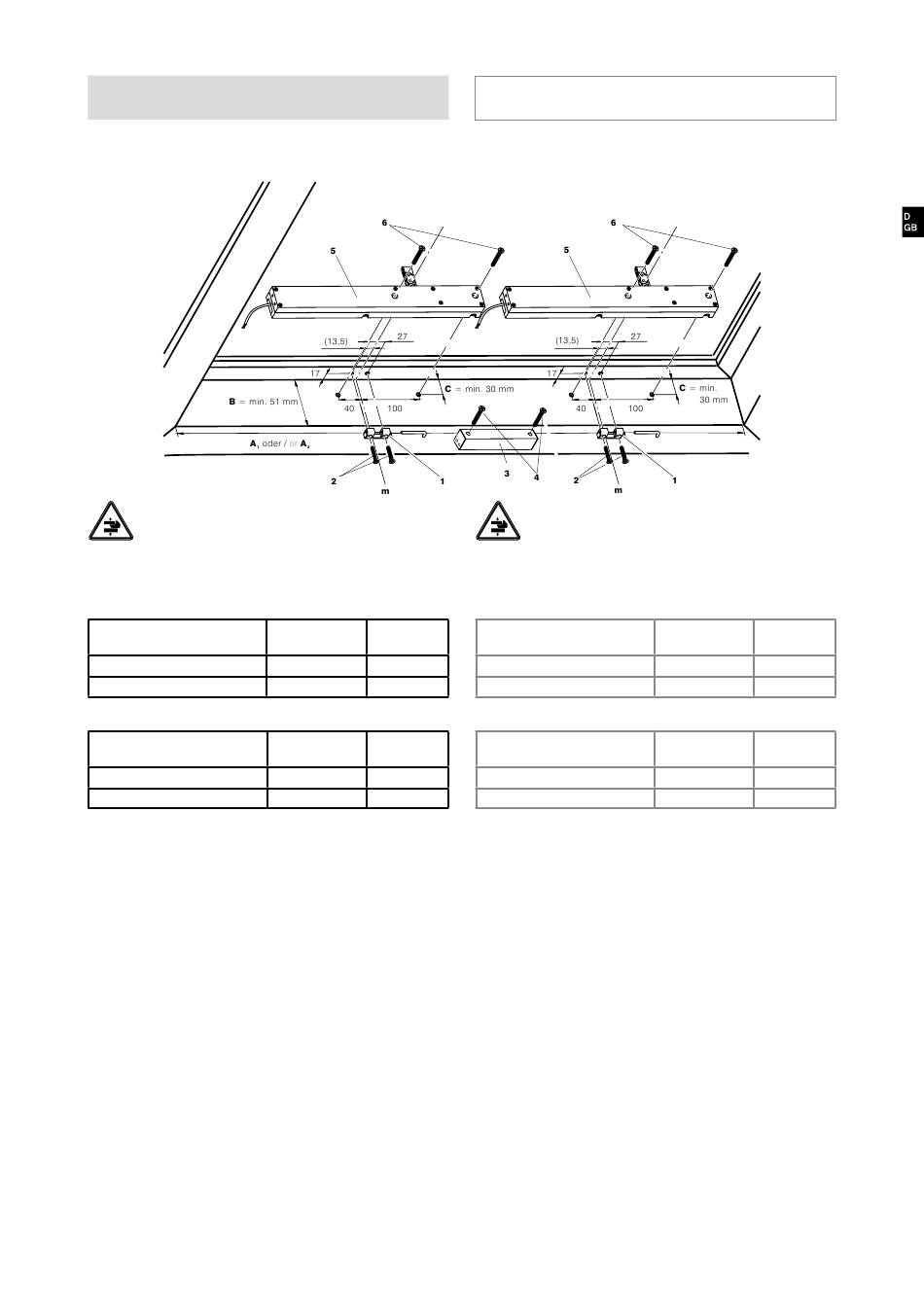

Montage am Dachfenster
Dachfenster Fixmontage
Vorsicht: Verletzungsgefahr durch herunterschla-
gendes Fenster!
Mindestabstände beachten
Lichtes Rahmenmaß
Tandemsteuerung zwischen den Antrieben montiert:
Antriebe mit...
125, 217, 263, 309, 355 mm Hub
401, 516 mm Hub
Tandemsteuerung unter/oberhalb der Antriebe montiert:
Antriebe mit...
125, 217, 263, 309, 355 mm Hub
401, 516 mm Hub
Auflagenbreite
Befestigungspunkt zum Fensterflügel
Anreißen
Flügelbock
Mitte m der Flügelböcke 1 markieren und auf Rahmen übertragen,
Löcher für Flügelböcke am Flügel anreißen und bohren.
Anschrauben
Flügelböcke 1 mit Schrauben 2 am Flügel befestigen.
Dachfenster Fixmontage
Antrieb
Löcher für Antriebsbefestigung am Rahmen anreißen und bohren.
Elektroinstallation
weiter siehe Kapitel „Elektroinstallation".
Tandemsteuerung 3 mit Schrauben 4 und Antriebe 5 mit Schrau-
ben 6 am Rahmen befestigen.
Symmetrisch
Asymmetrisch
25 %, 50 %, 25 %
A
= 1236
A
= 1039
1
1
A
= 1398
A
= 1201
1
1
Symmetrisch
Asymmetrisch
25 %, 50 %, 25 %
A
= 1008
A
= 812
2
2
A
= 1432
A
= 974
2
2
B = min. 51
C = min. 30 mm
Skylight mounting
Skylight fix mounting
Caution: Risk of injury if the window falls down!
Check minimum spacings
Inside width of frame
Parallel power cut-off mounted between motor
Chain motor with...
125, 217, 263, 309, 355 mm stroke
401, 516 mm stroke
Parallel power cut-off mounted below/above motor
Chain motor with...
125, 217, 263, 309, 355 mm stroke
401, 516 mm stroke
Width of contact are/motor
Distance to casement
Positioning
Hinge bracket
Mark centre m of hinge brackets 1 and transfer to frame. Mark out
and drill mounting holes for hinge brackets on the casement.
Attaching
Attach hinge brackets 1 on casement using screws 2.
Skylight fix mounting
Motor
Mark out and drill mounting holes for motor on the frame.
Electrical Installation
see chapter „Electrical Installation".
Attach tandem control unit 3 on frame using screws 4. Afterwards
attach chain motors 5 on frame using screws 6.
:
Symmetric
Asymmetric
25 %, 50 %, 25 %
A
= 1236
A
= 1039
1
1
A
= 1398
A
= 1201
1
1
:
Symmetric
Asymmetric
25 %, 50 %, 25 %
A
= 1008
A
= 812
2
2
A
= 1432
A
= 974
2
2
B = min. 51
C = min. 30 mm
5
