Technische Daten
Abmessungen
Winkelausgleich Box
Winkelausgleich
Abdeckung
Tiefenausgleich
Achsabstand Armatur
Anschlussdimension
Rohrleitung
Anschlussgewinde
RTL-Kopf
Thermostatkopf
Der Einstellbereich des installierten RTL-Ther-
mostatkopfes beträgt 1 - 5 gem. nachstehender
Temperaturtabelle.
Regelboxen der Serie EXCLUSIV dürfen nur im
Einstellbereich 1 - 4 (Rücklauftemperatur max.
40 °C) betrieben werden, um unbeabsichtigtes
Auslösen des Sicherheitstemperaturventils durch
kurzzeitige Temperaturspitzen im Warmwasser-
kreis zu vermeiden.
Einstellmarkierung
ca. Rücklauftemp. [°C]
Füll- und Entleerventil
Über das Füll- und Entleerventil kann das System
je nach Bedarf befüllt, entleert oder entlüftet
werden.
4 von 8
6°
6°
23 mm
50 mm
3/4" AG,
Eurokonus DIN EN 16313
M30 x 1,5
1
2
3
4
10
20
30
40
4

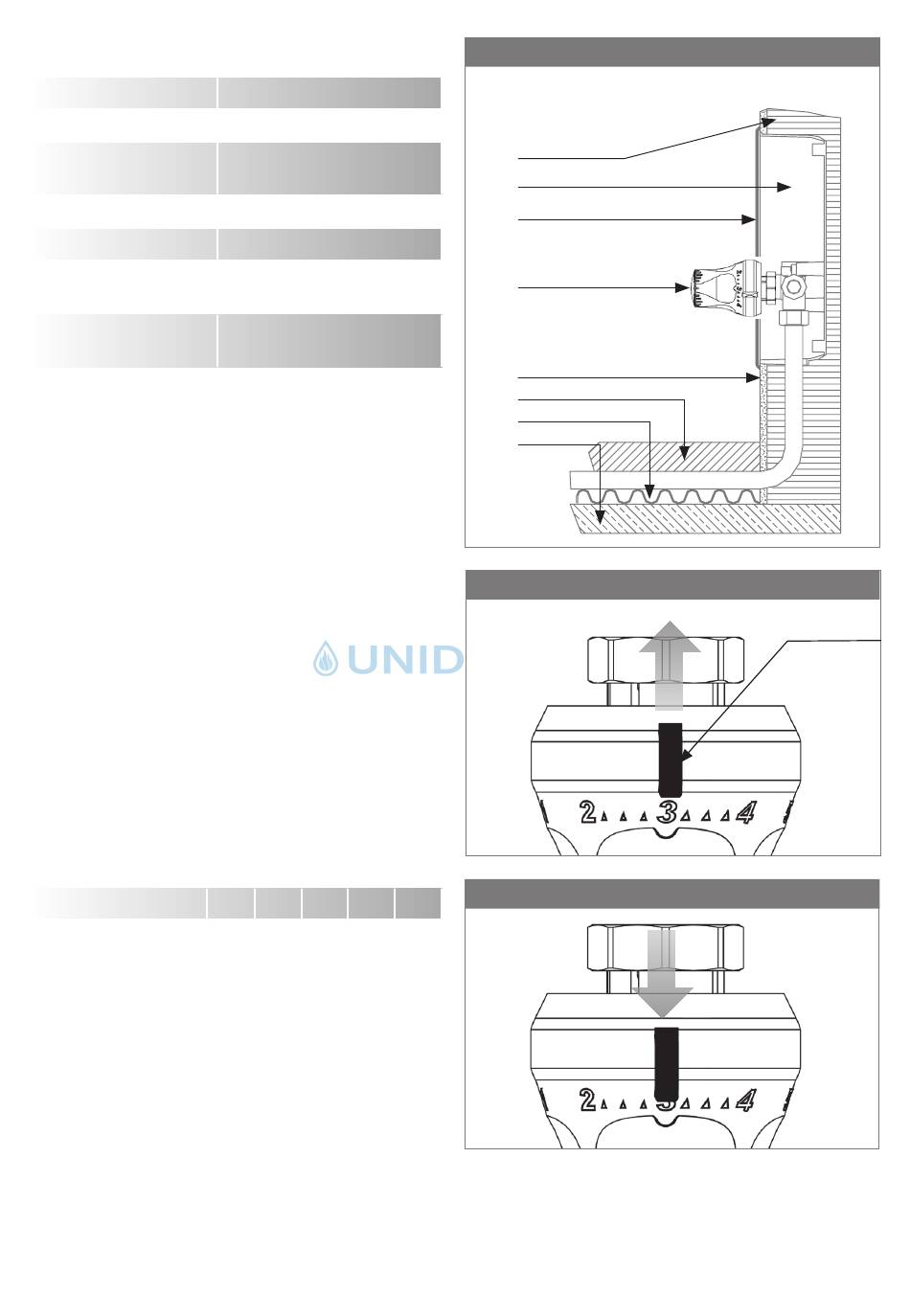

Einbauskizze
Mauerwerk
Wandeinbaukasten
Wandabdeckung
RTL-Kopf
Putz
Estrich
Isolierung
Rohboden
5
Einstellung der Temperatur
5
6
Blockierung der Einstellung
50
Schieber
