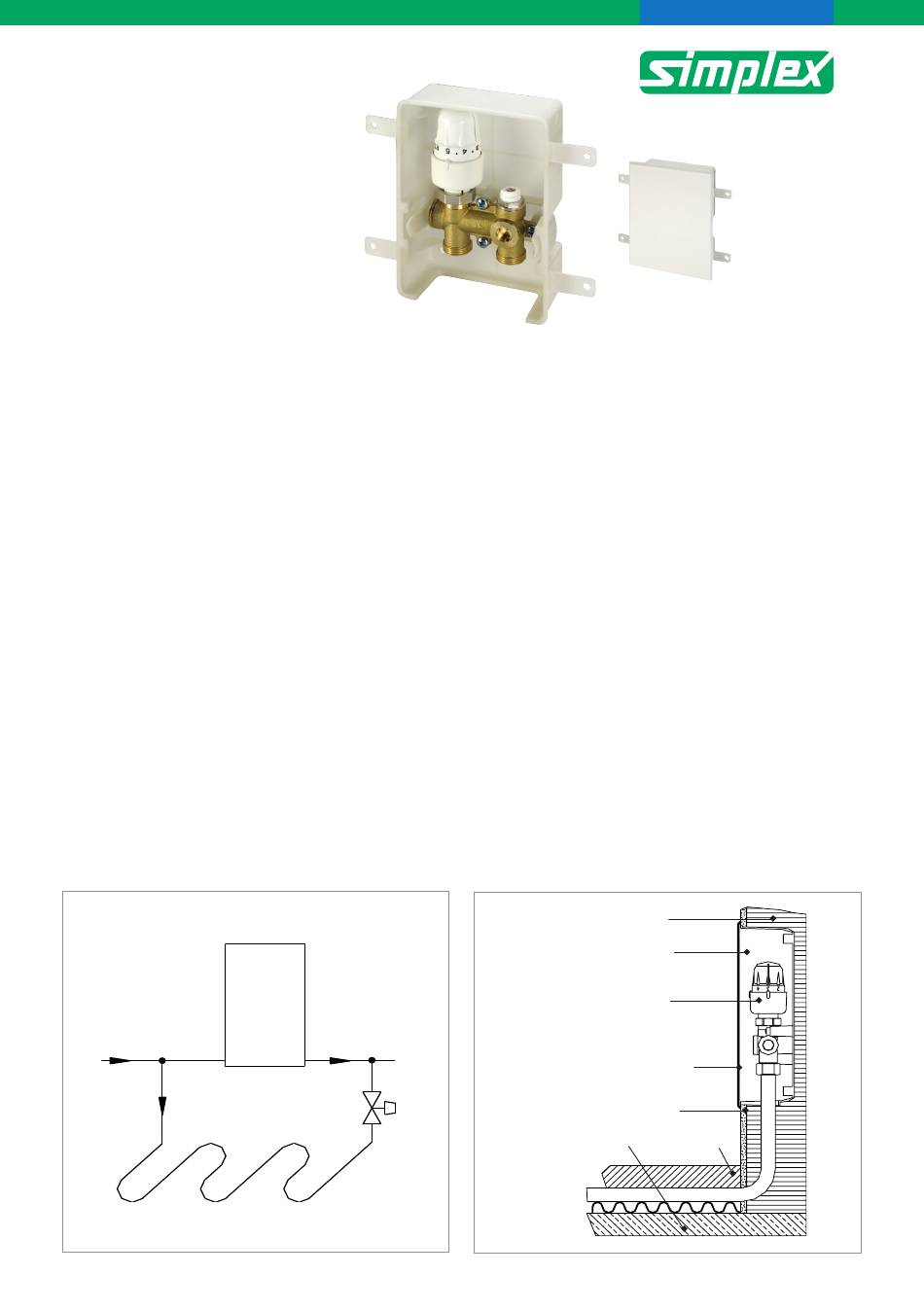

Simplex ER-RTL-I Montageanleitung

Montageanleitung
Kombibox ER-RTL-I
(F11878, F11856)
Einsatzbereich
Warmwasser-Heizungsanlagen
Beschreibung
Bei kombinierter Radiator-Flächenheizung wird die Kombibox ER-RTL-I zur rücklauf-
temperaturabhängigen Regelung der Flächenheizung eingesetzt.
Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock und
innenliegendem RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil und geschlossener
Wandabschlussblende. Der Ventilblock hat 3/4" AG (Eurokonus) für rohrseitigen Anschluss
mittels Klemmverschraubung.
Montage
Wandeinbaukasten mit Öffnung nach unten in die Wand einsetzen und befestigen. Es ist
darauf zu achten, dass der Wandeinbaukasten um die vorgesehene Putzstärke vorsteht
und exakt mit der Wasserwaage ausgerichtet ist.
Rohrleitung (Pfeil für Fließrichtung beachten) mittels Klemmverschraubung spannungsfrei
anschließen. Spannungsfreiheit am Klemmanschluss muss auch beim Betrieb der Anlage
gewährleistet sein, d.h. Dehnungsschleifen oder entsprechende Befestigung der Rohrlei-
tung muss vorgesehen werden.
Nach Fertigstellung der Bauarbeiten Bauschutzabdeckung entfernen, RTL-Kopf aufschrau-
ben und Wandabschlussblende montieren.
Die max. zulässige Vorlauftemperatur der Flächenheizung ist zu beachten.
Funktionsskizze Einbauskizze
Mauerwerk
Wandeinbaukasten
Heizkörper
RTL-Kopf
Wandabschlussblende
Kombibox-ER-RTL-I
Putz
Estrich
Rohboden
1/3
