Die Saugturbine ist zum Saugen der Pellets über eine Länge
von 20 m bei Pelletschläuchen und einer Höhendifferenz von
5 m ausgelegt
Bei der Sauglänge von 20 m können maximal 6 Stück
90°-Stahlrohrbögen verwendet werden
Bei Verwendung einer Raumaustragung RAS kann die Saug-
leitung bis zu 30 m lang sein, wenn die Förderschnecke in den
Serviceeinstellungen getaktet wird. Bei längeren oder höheren
Transportwegen unbedingt Rücksprache mit der Hargassner
Ges mbH halten
Bei der Verwendung der Punktabsaugungen (RAPS, GWT)
fallen die Pellets im Saugschlauch zurück nach unten, sobald
die Saugturbine ausschaltet. Diese zurückfallenden Pellets
können den Pelletschlauch verstopfen. Um das zu vermeiden,
waagrechte Teilstücke zur Höhenüberwindung einbauen
Zur besseren Verlegbarkeit der Pelletschläuche Befestigungs-
schellen oder Tragschalen verwenden
8.3.4

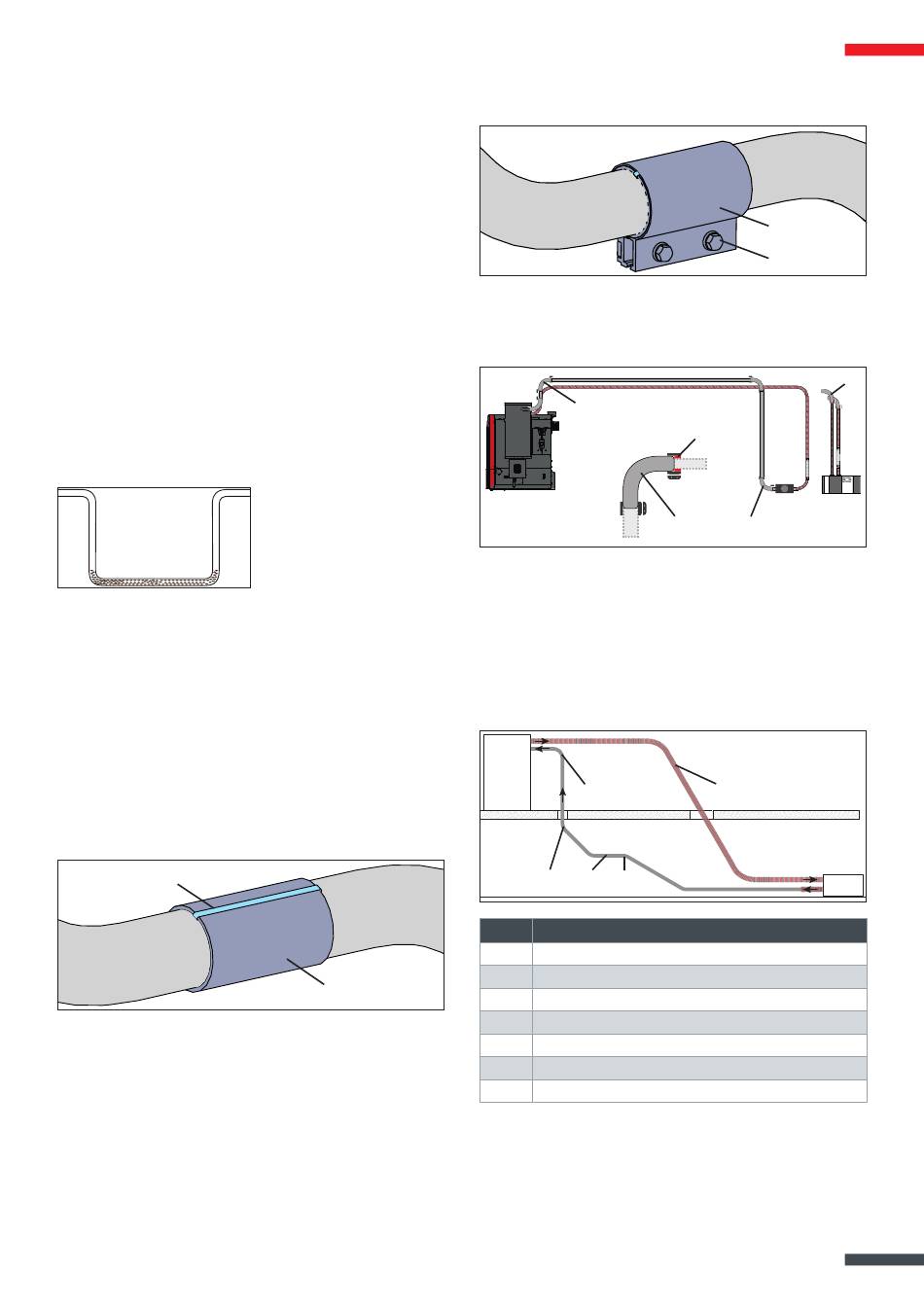

Keine Schlaufenbildung bei den Pellet-Saug-
schläuchen
ˆ Beim Verlegen keine Auf- und Ab-Schlaufen (Säcke) in der
Schlauchführung bilden
Zurückfallende
Pellets
verstopfen
8.4
Verlegen von Pellet-Stahlrohren
Bei AUP und GWTS / GWT-MAX den letzten Meter des
Pellet-Stahlrohrs zum Anschluss an die Raumaustragung mit
flexiblen Pelletschlauch ausführen
Vibrationen und kleine Bewegungen der Raumaustragung
können von flexiblen Schläuchen besser absorbiert werden
8.4.1
Verschraubung der Pellet-Stahlrohre
2
ˆ Die beiden Pellet-Stahlrohr-Elemente verbinden und die
Manschette (1) darüber positionieren
ˆ Den Drahtbügel (2) nach innen einbiegen
können
den
Saugschlauch
1
ˆ Die Rohrkupplung (3) über die Manschette positionieren
ˆ Die beiden Schrauben (4) festziehen
8.4.2
Grundset bei Pellet-Stahlrohren
1
Eco-PK
DN54
Bei Verwendung von Pelletbehälter und Raumaustragungs-
schnecke (RAS) oder Umschalteinheit (AUP) das Grundset
(1) verwenden
Die im Grundset enthaltene Einlegedichtung (2) überbrückt
den Unterschied im Durchmesser zwischen Pellet-Stahlrohr,
Pelletbehälter, RAS oder AUP
8.4.3
Verlegeschema der Pellet-Stahlrohre / Höhendif-
ferenz überwinden
1
2
4
5
6
Pos
Bezeichnung
1
Hargassner Pelletanlage
2
90°-Stahlrohrbogen
3
Retourluftschlauch
4
45°-Stahlrohrbogen
5
Pellet-Stahlrohr
6
30°-Stahlrohrbogen
7
Pellet-RA (GWT, RAS, RAPS, ...)
Die Saugturbine ist zum Saugen der Pellets über eine Länge
von 30 m bei Stahlrohren sowie einer Höhendifferenz von 5
m ausgelegt
Bei der Sauglänge von 30 m können maximal 6 90°-Stahlrohr-
bögen verwendet werden
3
4
1
2
DN50
RAS
AUP
1
1
Verlegebeispiel
3
7
19
