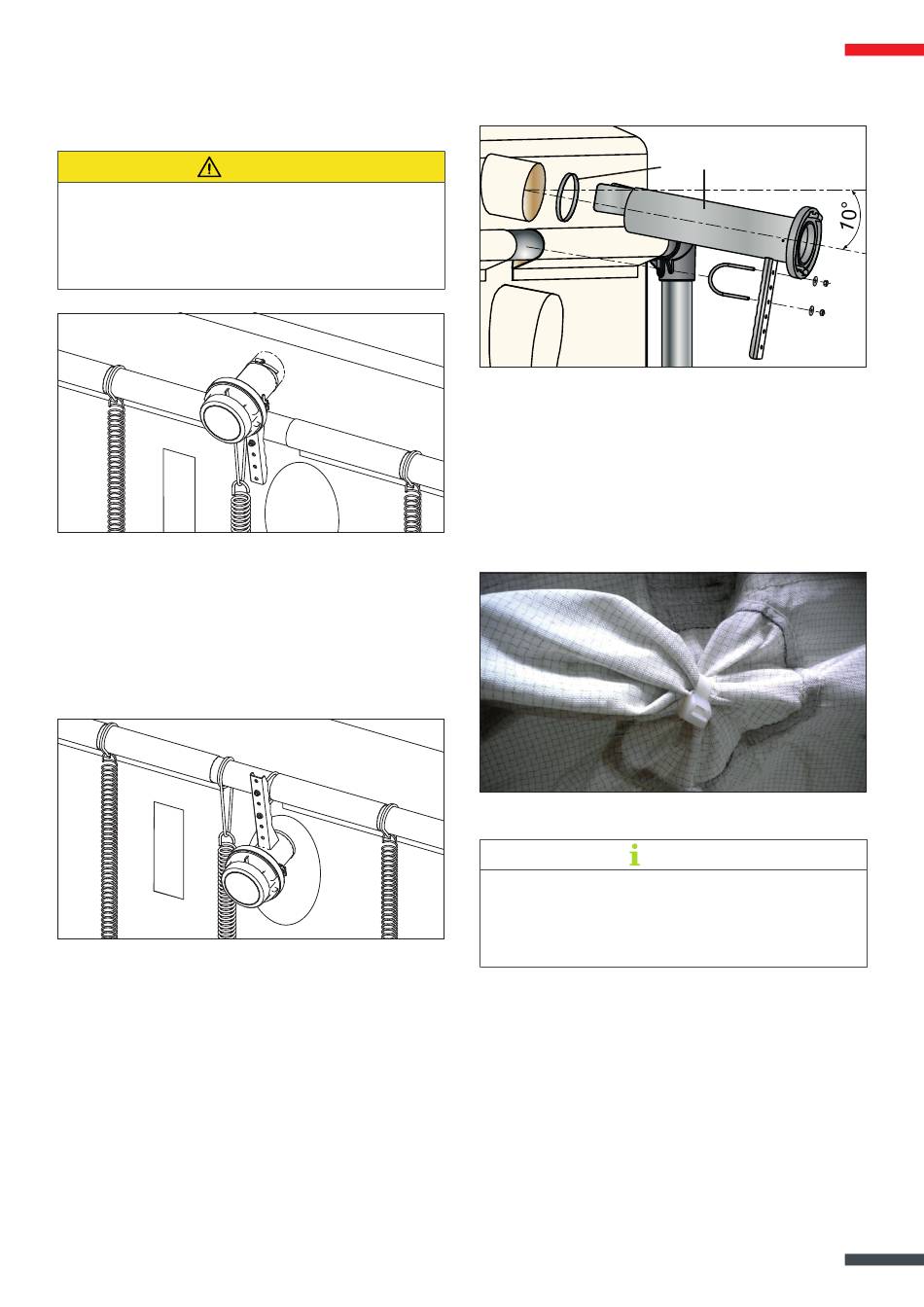

7.7
Montage des Einblasstutzens
ACHTU NG
Sachschaden
Beschädigungen am Gewebe während des Befüllens
• Das Verteilblech vollständig in den Stutzen des Gewebe-
tanks stecken.
• Gewebestutzen ganz über den Einblasstutzen schieben.
Position des Einblasstutzens
Einblasstutzen oben montiert (Raumhöhe min. 212 cm)
• Bei einer Raumhöhe unter 250 cm den Einblasstutzen waag-
recht montieren
Kein Anschlagen der Pellets am Mauerwerk oder an der
Decke
• Den Gewebestutzen ganz auf den Einblasstutzen schieben
Vorderkante Gewebestutzen zum Einblasstutzen ca. 130
mm
Schlauchschelle zum Einblasstutzen ca. 210 mm
Einblasstutzen unten montiert (Raumhöhe bis 212 cm)
• Den Gewebestutzen ganz auf den Einblasstutzen schieben
Vorderkante Gewebestutzen bis zum Anschlag am Halte-
blech
Schlauchschelle ca. 30 mm hinter dem Halteblech
montieren
3
ˆ Einblasstutzen (1) mit dem Bügel am Tragrahmen fest-
schrauben
Auf einen Einblaswinkel von ca. 10° achten
Gewebe darf nicht am Mauerwerk oder an der Decke anliegen
Winkel reduzieren (0 - 10°) oder Einblasstutzen unten
montieren
ˆ Mit der Schlauchschelle (2) den Gewebestutzen (3) am
Einblasstutzen (1) festklemmen
ˆ Beigelegten Aufkleber gut sichtbar auf einer der Stützen beim
Einblasstutzen anbringen
ˆ Nicht benutzte Öffnungen am Gewebetank mit Kabelbinder
verschließen
H I NWE I S
Der untere Gewebestutzen kann bei starker Staubverschmut-
zung des Gewebetanks als Wartungs- und Reinigungsöffnung
verwendet werden.
Über den unteren Gewebestutzen können Pellets händisch als
Sackware nachgefüllt werden.
