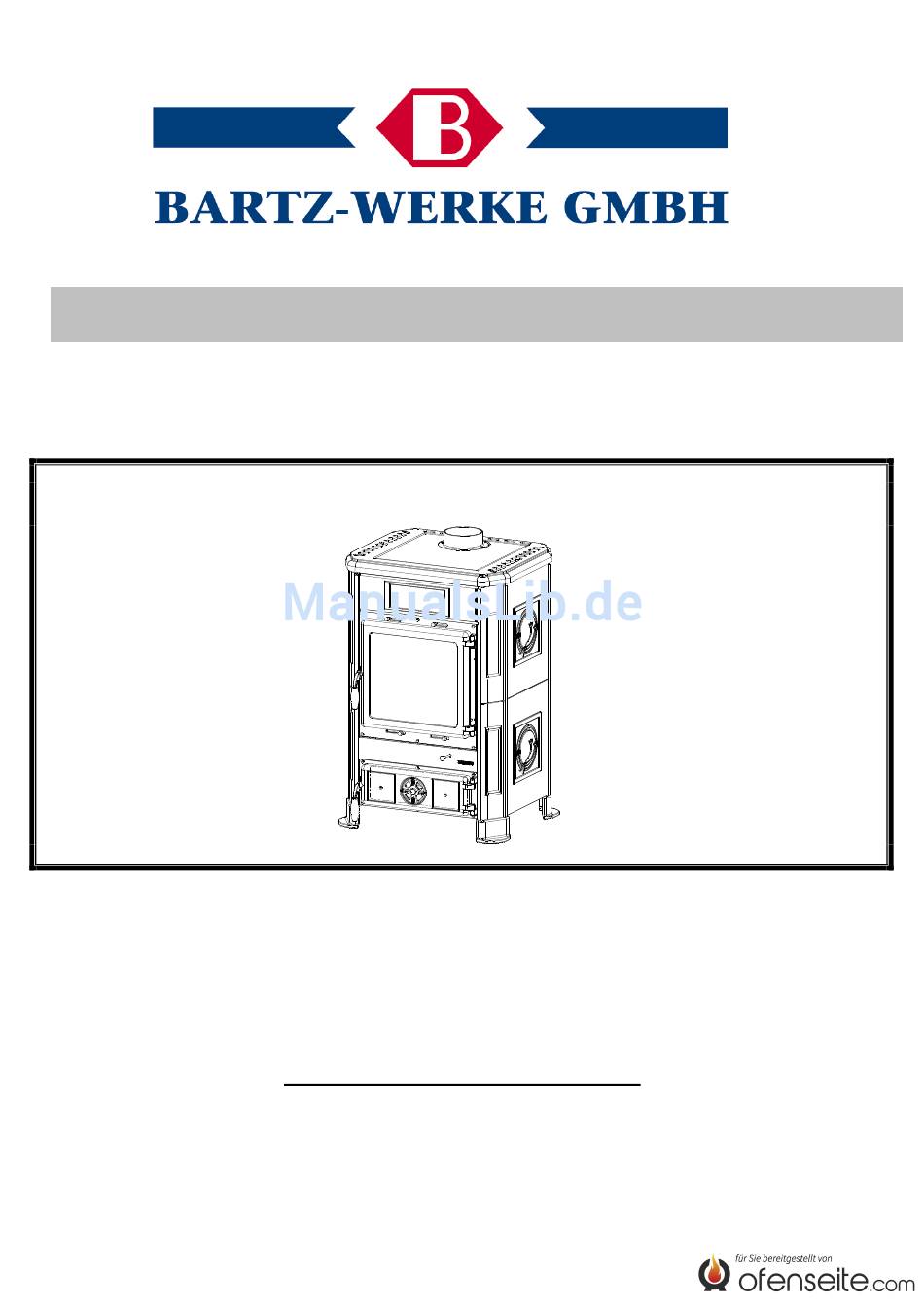

ANWEISUNGEN FÜR DIE AUFSTELLUNG, DEN GEBRAUCH UND DIE WARTUNG

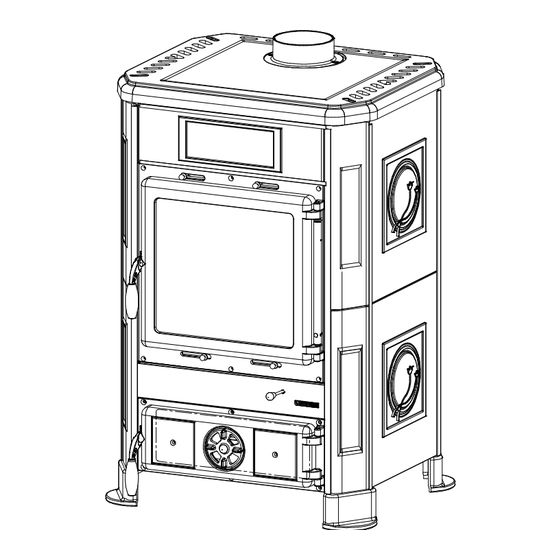

– BERN –
Geprüft nach EN 13240
Wir gratulieren Ihnen zum Kauf eines BARTZ – Kaminofens
Sich wohl fühlen und gleichzeitig Energiekosten sparen, der Bartz – Kaminofen macht es möglich!
GERÄTE-SICHERHEITSVORSCHRIFTEN
Laut der
Geräte-Sicherheitsvorschriften sind Käufer und Betreiber verpflichtet, sich über
den funktionsgerechten Betrieb auf Grundlage der Gebrauchanweisung zu informieren.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BARTZ Bern
Inhaltszusammenfassung für BARTZ Bern
- Seite 1 – BERN – Geprüft nach EN 13240 Wir gratulieren Ihnen zum Kauf eines BARTZ – Kaminofens Sich wohl fühlen und gleichzeitig Energiekosten sparen, der Bartz – Kaminofen macht es möglich! GERÄTE-SICHERHEITSVORSCHRIFTEN Laut der Geräte-Sicherheitsvorschriften sind Käufer und Betreiber verpflichtet, sich über...
-
Seite 2: Konformitätserklärung Des Herstellers
Kaminofen Bern KONFORMITÄTSERKLÄRUNG DES HERSTELLERS Betreff: Einsatz von Asbest und Kadmium Wir bestätigen, dass die verwendeten Materialen oder eingesetzte Teile für die Herstellung der Bartz Geräte ohne Asbest und Derivat sind. Die Schweißzusätze sind immer frei von Kadmium. Aufstell-und Bedienungsanleitung Bern... -
Seite 3: Inhaltsverzeichnis
REINIGUNG DES GLASES ............................. 12 12.3. REINIGUNG DES ASCHEKASTENS ..........................13 12.4. DIE KACHELN ................................. 13 SOMMERPAUSE ..............................13 ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS ..............13 ABMESSUNGEN ..............................15 STELLUNG DER RAUCHUMLENKER ......................16 Aufstell- und Bedienungsanleitung Bern... -
Seite 4: Technische Angaben
(30 Kcal/h x m ) - günstige Bauweise: 230 m³ (40 Kcal/h x m ) - weniger günstige Bauweise: 172 m³ (50 Kcal/h x m ) - ungünstige Bauweise: 138 m³ Bei Wärmedämmung gemäß Wärmeschutzverordnung erhöht sich das Raumheizvermögen. Aufstell- und Bedienungsanleitung Bern... -
Seite 5: Technische Beschreibung
Kaminofen Bern TECHNISCHE BESCHREIBUNG Die BARTZ -Kaminöfen eignen sich dafür, Wohnräume zeitweise zu beheizen bzw. zur Unterstützung einer nicht ausreichenden Raumheizung. Sie sind ideal für Ferienwohnungen und Wochenendhäuser bzw. als Zusatzheizung während des ganzen Jahres. Als Brennstoffe können trockene Holzscheite eingesetzt werden. -
Seite 6: Brandschutz
Löschen mit Hilfe von Kohlensäurelöschern ( CO2-Pulver ) d) Sofort die Feuerwehr rufen Das Feuer nicht mit einem Wasserstrahl löschen! Sobald der Schornstein aufgehört hat zu brennen, Prüfung durch einen Spezialisten durchführen zu lassen, um entstandene Risse oder durchlässige Stellen festzustellen. Aufstell- und Bedienungsanleitung Bern... -
Seite 7: Schornsteinrohr
Er muss einen anwendbaren Ausgangsquerschnitt haben, der doppelt so groß wie der Innenquerschnitt des • Schornsteinrohrs ist. Er muss so aufgebaut sein, dass Regen, Schnee und allerlei Fremdkörper nicht ins Schornsteinrohr • eindringen können. Er muss einfach zu prüfen sein, im Rahmen von etwaigen Wartungs- und Reinigungsvorgängen. • Aufstell-und Bedienungsanleitung Bern... - Seite 8 10m haben (Mauern und Bäumen). Anderenfalls muss der Schornstein mindestens 1m über das Hindernis ragen. Der Schornstein muss mindestens 1m über den Firstträger ragen. ABB. 6 > _ A >A (1) Firstträgerachse (2) Dach 0,5 m H min. (1)Firstträger α (2)Dach ABB. 7 Aufstell- und Bedienungsanleitung Bern...
-
Seite 9: Kaminanschluss
> 1,20 m 2,60 m vom Dach KAMINANSCHLUSS Der BARTZ – Kaminofen BERN ist eine Zeitbrand-Feuerstätte. Aus Sicherheitsgründen müssen Geräte mit selbstschließender Tür (Bauart 1), außer beim Nachlegen von Brennstoffen und dem eventuellen Entfernen der Asche, zwingend mit geschlossenem Feuerraum betrieben werden. -
Seite 10: Zulässige / Unzulässige Brennstoffe
Lärche * Rottanne * Waldkiefer * *Harziges Holz nicht geeignet für einen Ofen. WICHTIG: Bei ständiger und dauernder Verwendung von aromatischem und ölreichen Holz (Eukalyptus, Myrte etc.), ist eine schnellere Beschädigung (Rissbildung) der Gussteile des Gerätes möglich. Aufstell- und Bedienungsanleitung Bern... -
Seite 11: Anzünden
(=1,2 mm Wassersäule). Mit den auf der Ofenfront angebrachten Luftschiebern wird die Wärmeabgabe der Feuerstelle eingestellt. Sie sind je nach Wärmebedarf zu öffnen. Der beste (geringe Emissionen) Abbrand wird erreicht, wenn beim Einsatz von Holz der größte Teil der Verbrennungsluft über die Sekundärluftschieber zugeführt wird. Aufstell-und Bedienungsanleitung Bern... -
Seite 12: Betrieb In Der Übergangszeit
Für die Reinigung der Emaille Teile lediglich lauwarmes Seifenwasser verwenden. Bitte keine scheuernden oder chemisch aggressiven Reinigungsmittel verwenden. WICHTIG: Es dürfen nur Ersatzteile verwendet werden, die von BARTZ ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf an Ihren Fachhändler. -
Seite 13: Reinigung Des Aschekastens
12.3. REINIGUNG DES ASCHEKASTENS Alle Kaminöfen von BARTZ haben einen Feuerrost und einem Aschenkasten (ABB. 8 A). Wir empfehlen, den Aschenkasten regelmäßig zu entleeren bzw. das Überfüllen zu vermeiden, um den Rost nicht zu überhitzen. Außerdem empfehlen wir bei der Verbrennung von Holz immer 3-4 cm Asche im Feuerraum zu lassen. - Seite 14 200mm Durchmesser verrohrt werden (Pos.B), wobei darauf zu achten ist, den verbliebenen Raum zwischen dem Rohr und dem Rauchabzug unmittelbar unter dem Schornstein fest zu schließen (Pos. C). C - Abdichtung A – Hermetischer Verschluss Inspektionsklappe ABB. 9 Aufstell- und Bedienungsanleitung Bern...
-
Seite 15: Abmessungen
Kaminofen Bern 15. ABMESSUNGEN BERN Aufstell- und Bedienungsanleitung Bern... -
Seite 16: Stellung Der Rauchumlenker
Kaminofen Bern 16. STELLUNG DER RAUCHUMLENKER Aufstell- und Bedienungsanleitung Bern... - Seite 17 Kaminofen Bern Aufstell- und Bedienungsanleitung Bern...
- Seite 18 Kaminofen Bern Aufstell- und Bedienungsanleitung Bern...
- Seite 19 Kaminofen Bern Daten und Modelle sind unverbindlich: Die BARTZ-WERKE behalten sich das Recht für Änderungen und Verbesserungen ohne Voranmeldung vor. Aufstell und Bedienungsanleitung Bern Aufstell- und Bedienungsanleitung Bern...
