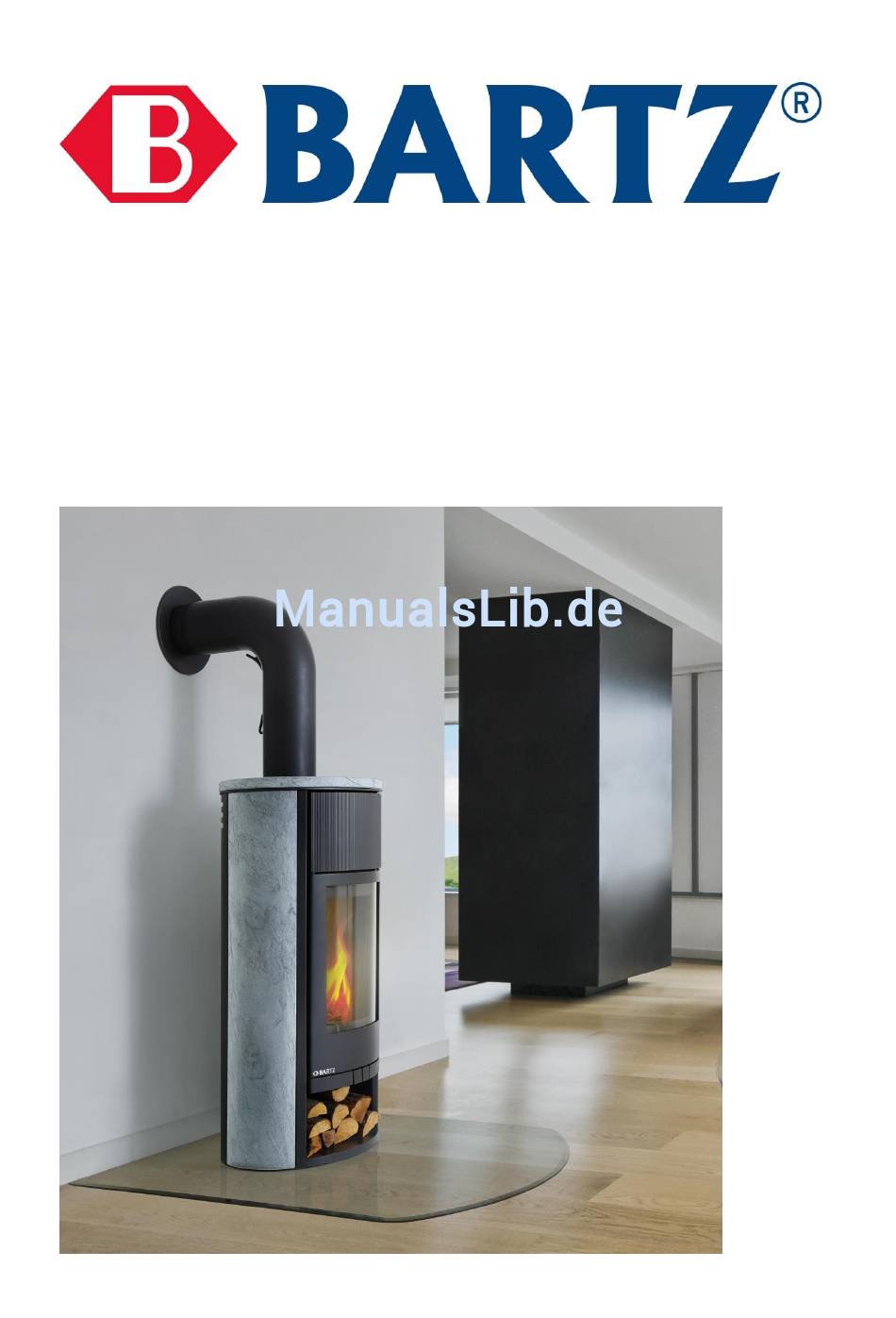

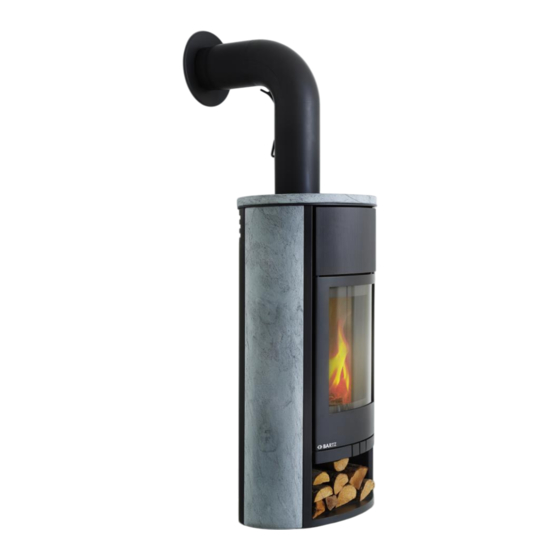

- Seite 1 Bedienungsanleitung Kaminofen Aarau 1/23...
-
Seite 2: Vorwort
Lebensdauer. Sie können zu einer ungetrübten Freude mit Ihrem BARTZ Kaminofen beitragen. Lesen Sie diese Anleitung sorgfältig. Beachten Sie alle Hinweis und Ratschläge. Falsche Bedienung, ungeeignete Brennstoffe, Überlastung während des Betriebs oder mangelnde Pflege führen schnell zu Schäden, die durch die Gewährleistung leider nicht abgedeckt sind. Achten Sie insbesondere auf die Sicherheitshinweise in dieser Anleitung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort .......................................2 Inhaltsverzeichnis ..................................3 Bei Lieferung Ihres Kaminofens ..............................4 Der richtige Aufstellort ................................4 Der Schornstein ...................................5 Der Schornsteinanschluss ................................5 Schornsteinbrand ..................................5 Montage ......................................6 Wichtige Hinweise für den Anschluss .............................6 Sicherheitshinweise ..................................7 Bedienungsanleitung ...................................8 Geeignete Brennstoffe ................................8 Holz, unser Brennstoff ................................9 Scheitholz ....................................9 Aufbereitung/Lagerung .............................. -
Seite 4: Bei Anlieferung Ihres Kaminofens
örtlichen Bezirksschornsteinfeger - Meister eingeholt werden und berücksichtigt werden. BARTZ Kaminöfen sind üblicherweise mit einem Wechselstutzen ausgestattet, der den Anschluss des Ofenrohres sowohl oben als auch hinten möglich macht (siehe Datenblatt „technische Informationen“). Ihr Kaminofen ist in der Regel für den Anschluss „oben“ vorbereitet. Falls Sie eine andere als die... -
Seite 5: Der Schornstein
Normen sowie örtlichen Vorschriften und prüft die Tauglichkeit sowie die Kompatibilität Ihres Schornsteines mit einem Kaminofen. BARTZ Kaminöfen sind grundsätzlich nach Bauart 1 geprüft und haben eine selbstschließende Feuerraumtür. Sie dürfen an einen bereits belegten, dafür geeigneten Schornstein angeschlossen werden. -
Seite 6: Montage
MONTAGE Wichtige Hinweise für den Anschluss die Anlage darf nicht Wasserlos betrieben werden. Die Schornsteinbemessung erfolgt nach EN 13384, Teil 1 und 2. Beachten Sie DIN 18160. Der Mindestförderdruck ist in dem Datenblatt „Technische Informationen“ angegeben. Der maximale Förderdruck beträgt 20 Pa. Über 20 Pa ist eine Förderdruckbegrenzung vorzunehmen. -
Seite 7: Sicherheitshinweise
Vor Inbetriebnahme bitte unbedingt lesen! SICHERHEITSHINWEISE: Lesen Sie diese Bedienungsanleitung sorgfältig weiter, um sich vorher über die sichere Handhabung des Kaminofens zu unterrichten. Beachten Sie bei Aufstellung, Anschluss und Betrieb unbedingt alle nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften und feuerpolizeilichen Bestimmungen. -
Seite 8: Bedienungsanleitung
BEDIENUNGSANLEITUNG GEEIGNETE BRENNSTOFFE Die für den Betrieb Ihres BARTZ Kaminofen geeigneten und zugelassenen Brennstoffe entnehmen Sie bitte dem Datenblatt „technische Informationen“ oder dem an der Rückwand angebrachten Typenschild. Holz, unser Brennstoff Scheitholz ist aus vielen Gründen ein wichtiger Rohrstoff und Energieträger. Holz ist ein nachwachsender Rohstoff, der direkt bei uns vor der Haustür wächst. -
Seite 9: Aufbereitung/Lagerung
Die nachstehende Tabelle zeigt den Heizwert von verschiedenen Hölzern: Hartholz kWh/kg Weichholz kW h/kg Birke 4,30 Fichte 4,50 Buche 4,00 Kiefer 4,40 Eiche 4,20 Tanne 4,50 Weichholz brennt gegenüber Hartholz schneller und unter Entwicklung höherer Temperaturen ab, dies ist im Wesentlichen durch den höheren Harzgehalt begründet. Für Heizzwecke ist meist eine langsamere, dafür nachhaltigere Wärmeentwicklung erwünscht. -
Seite 10: Brennstoffmengen
Das Bundesimmissionsschutzgesetz verbietet z.B. folgende Brennstoffe in Ihrem Kaminofen zu verwenden: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Lackiertes oder kunststoffbeschichtetes Holz Feinhackschnitzel Rinden- oder Spanplattenabfälle Kohlengruß Abfälle Papier und Pappe (außer zum Anzünden) Denken Sie daran: Ein Kaminofen ist keine Müllverbrennungsanlage! Deshalb ist das Verbrennen von jeglichem Müll verboten. -
Seite 11: Funktion Des Kaminofens
Heizintensität und vom Brennstoff ab und wird in der Regel nach einigen Tagen entsorgt. Die BARTZ Kaminöfen sind nach Bauart 1 gebaut – es handelt sich hier um ein einfaches Sicherheitssystem. Falls Sie nach dem Nachlegen des Brennstoffes vergessen haben sollten, die Feuerraumtür richtig zu schließen, fällt sie von alleine zu und verhindert das Herausfallen von brennenden... -
Seite 12: Das Erste Anheizen
DAS ERSTE ANHEIZEN Solange Feuerraum- und Ascheraumtüren nicht fest verschlossen sind, dürfen Sie den Kaminofen nur unter Aufsicht betreiben! Bevor Sie den Ofen das erste Mal anheizen, prüfen Sie, ob alle Zubehörteile aus dem Aschekasten und dem Brennraum entnommen wurden. Es darf auch auf dem Kaminofen nichts stehen und die Konvektionsöffnungen müssen stets frei sein. -
Seite 13: Der Richtige Betrieb
DER RICHTIGE BETRIEB Entfernen Sie gegebenenfalls Asche aus dem Brennraum, entleeren Sie gefüllte Aschekästen. Schließen Sie die Aschekastentür bzw. schieben Sie den Aschekasten vollständig ein. Bei normalem Betrieb, d.h. der Ofenlack ist bereits eingebrannt, zünden Sie den Kaminofen wie bereits beschrieben an. Lassen Sie in der Anzündphase die Tür zunächst angelehnt. -
Seite 14: Umweltschutz
Gewährleistung übernehmen können. REINIGUNG UND PFLEGE Führen Sie alle Reingiungs- und Pflegearbeiten an Ihrem Kaminofen ausschließlich im kalten und glutfreien Zustand durch! Reinigen der Glasflächen BARTZ Kaminöfen sind so konstruiert, dass die Sekundärluft auch als Scheibenspülluft wirkt. ordnungsgemäßer Montage,... - Seite 15 in der Scheibe, in der sich Verbrennungsrückstände einlagern, die nicht mehr oder nur sehr schwer entfernbar sind! Hartnäckige Verschmutzungen können mit speziellen Kamin-Glasreinigern gelöst werden, die im Fachhandel erhältlich sind. Reinigung lackierter Flächen Verbrennungsrückstände auf Lackflächen ausschließlich mit einem trockenen und weichen Tuch entfernen –...
- Seite 16 WARTUNGSANLEITUNG Spezielle Pflege- und Wartungshinweise Bitte überprüfen Sie gelegentlich (etwa 2 x pro Heizperiode) den festen Sitz der Muttern an den Scheibenhalteleisten. Lose Muttern bitte mit der Hand, ggf. mit einem Schlüssel, sehr leicht festziehen. Wenn das Öffnen bzw. Schließen der Tür schwergängig wird, empfehlen wir das leichte Nachfetten des Verschlussmechanismus.
-
Seite 17: Allgemeine Informationen
TECHNISCHE INFORMATIONEN ALLGEMEINE INFORMATIONEN Prüfungen 5,5 kW EN 13240 Münchener Norm BimSchV (2. Stufe) 15a B-VG Wertetripel Scheitholz Nennwärmeleistung 5,5 kW Abgasmassenstrom 5 g/s Mittl. Abgasstutzentemp. 242 °C Mindestförderdruck 0,12 mbar Technische Werte allg. Scheitholz Raumheizvermögen ca. 102 m³ Wärmeleistung 5,5 kW Mindestabstände (in cm) 20/20/100 cm (hinten/seitlich/vorne) -
Seite 18: Ausführungen, Gewicht, Zugelassene Brennstoffe, Leistungskennzahlen
Ausführungen Korpus schwarz Naturstein (Serpentiner Stein) Naturstein (Sandstein) Stahlvariante Ja, schwarz Zubehör optional Zubehör optional Gewicht Stahlvariante 119 kg Steinvarianten 168,5 kg Zugelassene Brennstoffe Scheitholz Leistungskennzahlen Scheitholz Nennwärmeleistung 5,5 kW 3 – 8 kW Wärmeleistungsbereich Abgasmassenstrom 5 g/s Temperatur am Abgasstutzen 242 °C Förderdruck 0,12 mbar... -
Seite 19: Wandabstände
Abbildung 2: Sicht von oben RÜCKWAND RÜCKWAND KAMINOFEN Kaminofen SEITENWAND Die o.g. Sicherheitsabstände zu brennbaren und schützenswerten Gegenständen, wie z.B. Holz, Holzverkleidung, Möbel usw., sowie zu tragenden Wänden aus Stahlbeton müssen für Ihre Sicherheit unbedingt eingehalten werden. Zu nicht brennbaren und schützenswerten Bauteilen und Materialien, kann der Abstand in Abstimmung mit Ihrem Bezirksschornsteinfegermeister verringert werden. -
Seite 20: Nennwärmeleistung
Jeder Kaminofen hat einen Wärmeleistungsbereich. Ihr Kaminofen funktioniert hervorragend auch bei Heizleistungen, die niedriger sind als die Nennheizleistung. Die gute Qualität der BARTZ Kaminöfen lässt sogar eine Heizleistung zu, die etwas höher ist, als die Nennheizleistung. Weniger Brennstoff bedeutet eine geringere Heizleistung, mehr Brennstoff eine entsprechend höhere. -
Seite 21: Raumheizvermögen
RAUMHEIZVERMÖGEN bei Scheitholz: Raumheizvermögen in m3 Wärmebedarf günstig ca. 254 weniger günstig ca. 102 ungünstig ca. 71 ZUGELASSENE BRENNSTOFFE Trockenes, naturbelassenes Scheitholz mit einer Restfeuchte von max. 19% und mit einer Länge bis 25 cm und einem Durchmesser von etwa 10 cm. ... -
Seite 22: Verbrennungsluftregelung
VERBRENNUNGSLUFTREGELUNG Sekundärluftregelung Auf = Stange hinausziehen Zu = Stange hineinschieben ( eben mit Türgriff ) Primärluftregelung Auf = Stange hinausziehen Zu = Stange hineinschieben ( eben mit Türgriff ) Luftschieber Sekundärluftregelung Primärluftregelung ANHEIZEN Beide Luftschieber geöffnet. 22/23... -
Seite 23: Maximale Heizleistung
MAXIMALE HEIZLEISTUNG Scheitholz/Holzbriketts Primärluft Sekundärluft 3/4 offen Wir empfehlen, nach dem Anheizen immer die Stellung „maximale Heizleistung“ zu wählen. Nur so heizen Sie schadstoffarm und umweltfreundlich. Regeln Sie die Heizleistung / Wärmeabgabe Ihres Kaminofen nicht nur über die Einstellung der Luftscheiber, sondern auch über die Menge des aufgegebenen Brennstoffs.
