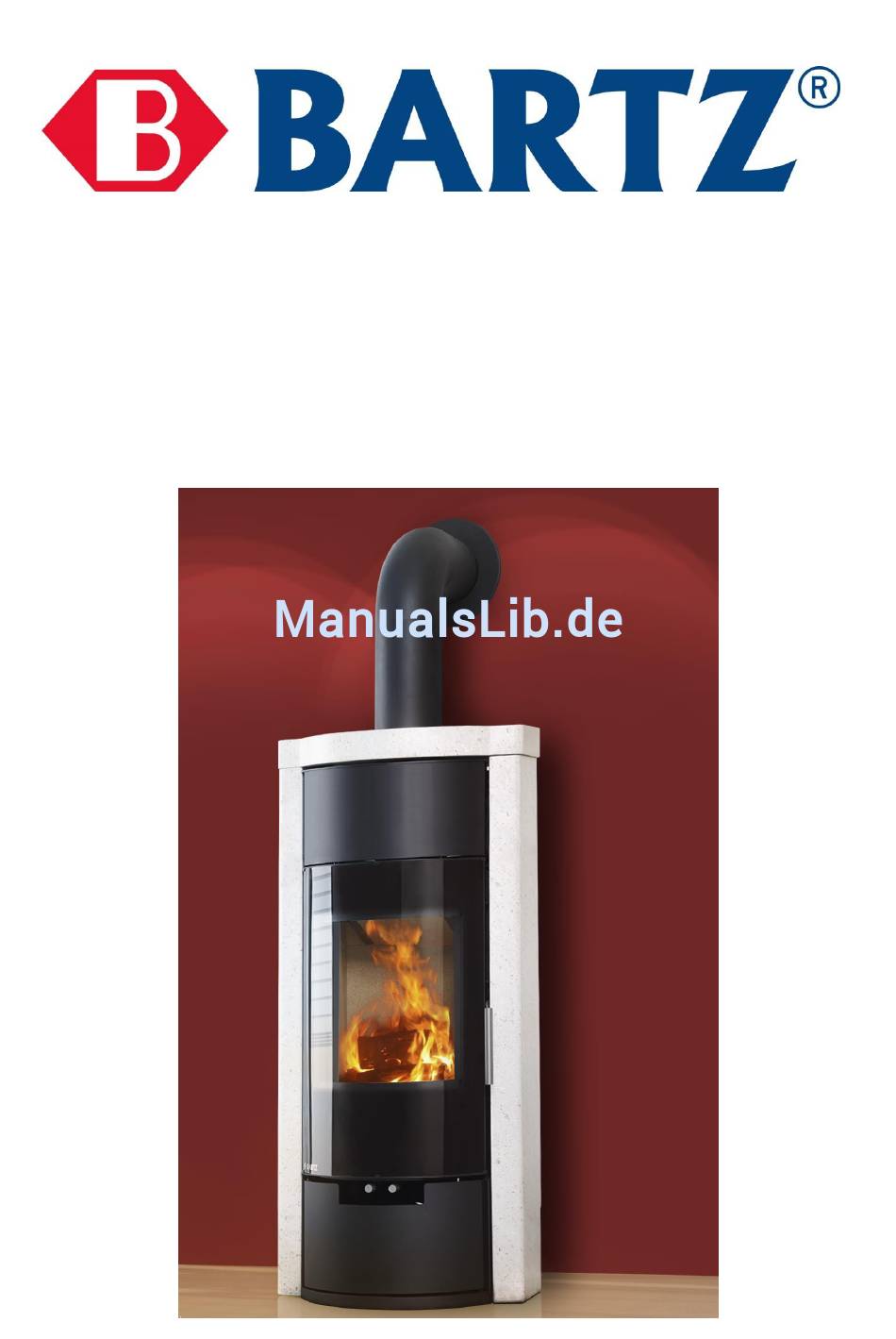

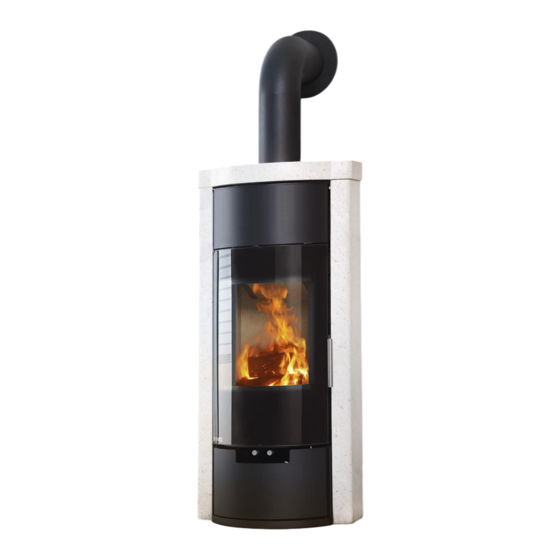

- Seite 1 Bedienungsanleitung Kaminofen Trento...
-
Seite 2: Vorwort
Hochwertige Materialien, eine saubere Verarbeitung und ständige Kontrollen des Produktionsablaufes sind beste Voraussetzungen für eine lange Lebensdauer. Sie können zu einer ungetrübten Freude mit Ihrem BARTZ Kaminofen beitragen. Lesen Sie diese Anleitung sorgfältig. Beachten Sie alle Hinweis und Ratschläge. Falsche Bedienung, ungeeignete Brennstoffe, Überlastung während des Betriebs oder mangelnde Pflege führen... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Inhaltsverzeichnis Bei Lieferung Ihres Kaminofens Der richtige Aufstellort Der Schornstein Anschluss an den Schornstein Schornsteinbrand Montage Wichtige Hinweise für den Anschluss Sicherheitshinweise Bedienungsanleitung Geeignete Brennstoffe Holz, unser Brennstoff Scheitholz Aufbereitung/Lagerung Braunkohlebriketts Brennstoffmengen Funktion des Ofens Das erste Anheizen Der richtige Betrieb Betrieb in der Übergangszeit Umweltschutz... -
Seite 4: Bei Anlieferung Ihres Kaminofens
Kaminofens bei dem zuständigen, örtlichen Bezirksschornsteinfeger - Meister eingeholt werden und berücksichtigt werden. BARTZ Kaminöfen sind üblicherweise mit einem Wechselstutzen ausgestattet, der den Anschluss des Ofenrohres sowohl oben als auch hinten möglich macht (siehe Datenblatt „technische Informationen“). Ihr Kaminofen ist in der Regel für den Anschluss „oben“... -
Seite 5: Der Schornstein
Normen sowie örtlichen Vorschriften und prüft die Tauglichkeit sowie die Kompatibilität Ihres Schornsteines mit einem Kaminofen. BARTZ Kaminöfen sind grundsätzlich nach Bauart 1 geprüft und haben eine selbstschließende Feuerraumtür. Sie dürfen an einen bereits belegten, dafür geeigneten Schornstein angeschlossen werden. -
Seite 6: Schornsteinbrand
SCHORNSTEINBRAND: Sollte es zu einem Schornsteinbrand kommen, so unternehmen Sie bitte in keinem Fall Löschversuche (schon gar nicht mit Wasser). Bitte umgehend die Feuerwehr alarmieren. MONTAGE Wichtige Hinweise für den Anschluss Die Schornsteinbemessung erfolgt nach EN 13384, Teil 1 und 2. ... -
Seite 7: Sicherheitshinweise
MONTAGE Vor Inbetriebnahme bitte unbedingt lesen! SICHERHEITSHINWEISE: Lesen Sie diese Bedienungsanleitung sorgfältig weiter, um sich vorher über die sichere Handhabung des Kaminofens zu unterrichten. Beachten Sie bei Aufstellung, Anschluss und Betrieb unbedingt alle nationalen und europäischen Normen, örtlichen baurechtlichen Vorschriften feuerpolizeilichen Bestimmungen. -
Seite 8: Bedienungsanleitung
BEDIENUNGSANLEITUNG GEEIGNETE BRENNSTOFFE Die für den Betrieb Ihres BARTZ Kaminofen geeigneten und zugelassenen Brennstoffe entnehmen Sie bitte dem Datenblatt „technische Informationen“ oder dem an der Rückwand angebrachten Typenschild. Holz, unser Brennstoff Scheitholz ist aus vielen Gründen ein wichtiger Rohrstoff und Energieträger. Holz ist ein nachwachsender Rohstoff, der direkt bei uns vor der Haustür wächst. -
Seite 9: Aufbereitung/Lagerung
Die nachstehende Tabelle zeigt den Heizwert von verschiedenen Hölzern: Hartholz kWh/kg Weichholz kW h/kg Birke 4,30 Fichte 4,50 Eiche 4,20 Kiefer 4,40 Buche 4,00 Tanne 4,50 Weichholz brennt gegenüber Hartholz schneller und unter Entwicklung höherer Temperaturen ab, dies ist im Wesentlichen durch den höheren Harzgehalt begründet. Für Heizzwecke ist meist eine langsamere, dafür nachhaltigere Wärmeentwicklung erwünscht. -
Seite 10: Brennstoffmengen
Das Bundesimmissionsschutzgesetz verbietet z.B. folgende Brennstoffe in Ihrem Kaminofen zu verwenden: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Lackiertes oder kunststoffbeschichtetes Holz Feinhackschnitzel Rinden- oder Spanplattenabfälle Kohlengruß Abfälle Papier und Pappe (außer zum Anzünden) Denken Sie daran: Ein Kaminofen ist keine Müllverbrennungsanlage! Deshalb ist das Verbrennen von jeglichem Müll verboten. -
Seite 11: Funktion Des Ofens
Brennstoff ab und wird in der Regel nach einigen Tagen entsorgt. Die BARTZ Kaminöfen sind nach Bauart 1 gebaut – es handelt sich hier um ein einfaches Sicherheitssystem. Falls Sie nach dem Nachlegen des Brennstoffes vergessen haben sollten, die Feuerraumtür richtig zu schließen, fällt sie von alleine zu und verhindert das Herausfallen von brennenden Holzscheiten. -
Seite 12: Das Erste Anheizen
BEDIENUNGSANLEITUNG DAS ERSTE ANHEIZEN Solange Feuerraum- und Ascheraumtüren nicht fest verschlossen sind, dürfen Sie den Kaminofen nur unter Aufsicht betreiben! Bevor Sie den Ofen das erste Mal anheizen, prüfen Sie, ob alle Zubehörteile aus dem Aschekasten und dem Brennraum entnommen wurden. Es darf auch auf dem Kaminofen nichts stehen und die Konvektionsöffnungen müssen stets frei sein. -
Seite 13: Der Richtige Betrieb
BEDIENUNGSANLEITUNG DER RICHTIGE BETRIEB Entfernen Sie gegebenenfalls Asche aus dem Brennraum, entleeren Sie gefüllte Aschekästen. Schließen Sie die Aschekastentür bzw. schieben Sie den Aschekasten vollständig ein. Bei normalem Betrieb, d.h. der Ofenlack ist bereits eingebrannt, zünden Sie den Kaminofen wie bereits beschrieben an. -
Seite 14: Umweltschutz
REINIGUNG UND PFLEGE: Führen Sie alle Reinigungs- und Pflegearbeiten an Ihrem Kaminofen ausschließlich im kalten und glutfreien Zustand durch! Reinigen der Glasflächen BARTZ Kaminöfen sind so konstruiert, dass die Sekundärluft auch als Scheibenspülluft wirkt. ordnungsgemäßer Montage, vorgeschriebenen Brennstoffen geeigneten Schornsteinbedingungen bleibt die Scheibe erfahrungsgemäß... - Seite 15 Reinigung lackierter Flächen Verbrennungsrückstände auf Lackflächen ausschließlich mit einem trockenen und weichen Tuch entfernen – keinesfalls mit einem Scheuermittel, Fettlösungsmittel o.ä. Bitte beachten Sie, dass der Kaminofen trotz Lackierung nicht rostfrei ist! Durch Überhitzung des Kaminofens kann oft ein leichter Grauschimmer an den Außenflächen entstehen.
-
Seite 16: Prüfungen, Wertetripel, Technische Werte, Technische Ausstattung
BEDIENUNGSANLEITUNG Spezielle Pflege- und Wartungshinweise - Bitte überprüfen Sie gelegentlich (etwa 2 x pro Heizperiode) den festen Sitz der Muttern an den Scheibenhalteleisten. Lose Muttern bitte mit der Hand, ggf. mit einem Schlüssel, sehr leicht festziehen. - Wenn das Öffnen bzw. Schließen der Tür schwergängig wird, empfehlen wir das leichte Nachfetten des Verschlussmechanismus. -
Seite 17: Allgemeine Informationen
TECHNISCHE INFORMATIONEN ALLGEMEINE INFORMATIONEN Prüfungen EN 13240 Münchener Norm BimSchV (2. Stufe) 15a B-VG Wertetripel Scheitholz / Braunkohlebriketts Nennwärmeleistung 8,4 kW Abgasmassenstrom 5,5 g/s mittlere Abgasstutzentemp. 360 °C Mindestförderdruck 12 Pa Technische Werte allg. Raumheizvermögen 175 m³ Leistungsbereich 4 - 10 kW Technische Werte Co-Emission 1250 mg/Nm³... -
Seite 18: Abstände Zu Brennbaren Materialien, Luftschiebereinstellung
Ausführungen Korpus schwarz Naturstein (Serpentiner Stein) Naturstein (SNOW) Stahlvariante nein Zubehör optional Zubehör optional Gewicht Stahlvariante Steinvarianten 238 kg Zugelassene Brennstoffe Scheitholz / Holzbriketts / Braunkohlebriketts (Alle Angaben sind Prüfstandswerte) Abstände zu brennbaren Materialien hinten (B1) seitlich (B2) vorne (A) (Siehe hierzu auch Abbildung 1) Luftschiebereinstellung zur Erlangung max. - Seite 19 Abbildung 1: Sicht von oben ACHTUNG: der Abstand zu brennbaren Baustoffen im Strahlungsbereich (A) muss auch dann eingehalten werden, wenn der Ofen um 80° (40° in jede Richtung) gedreht wird. Die o.g. Sicherheitsabstände zu brennbaren und schützenswerten Gegenständen, wie z.B. Holz, Holzverkleidung, Möbel usw., sowie zu tragenden Wänden aus Stahlbeton müssen für Ihre Sicherheit unbedingt eingehalten werden.
-
Seite 20: Nennwärmeleistung
Jeder Kaminofen hat einen Wärmeleistungsbereich. Ihr Kaminofen funktioniert hervorragend auch bei Heizleistungen, die niedriger sind als die Nennheizleistung. Die gute Qualität der BARTZ Kaminöfen lässt sogar eine Heizleistung zu, die etwas höher ist, als die Nennheizleistung. Weniger Brennstoff bedeutet eine geringere Heizleistung, mehr Brennstoff eine entsprechend höhere. -
Seite 21: Verbrennungsluftregelung
VERBRENNUNGSLUFTREGELUNG Primärluftregelung Zu = nach Vorne Auf = nach Hinten Sekundärluftregelung Zu = zur Hinten Auf = nach Vorne Abbildung 2: Luftschieber 21/22... -
Seite 22: Anheizen
ANHEIZEN Beide Luftschieber geöffnet. MAXIMALE HEIZLEISTUNG Scheitholz, Holzbriketts Primärluft Sekundärluft ¾ geöffnet Wir empfehlen, nach dem Anheizen immer die Stellung „maximale Heizleistung“ zu wählen. Nur so heizen Sie schadstoffarm und umweltfreundlich. Regeln Sie die Heizleistung / Wärmeabgabe Ihres Kaminofen nicht nur über die Einstellung der Luftscheiber, sondern auch über die Menge des aufgegebenen Brennstoffs.
