Erdung des Chassis

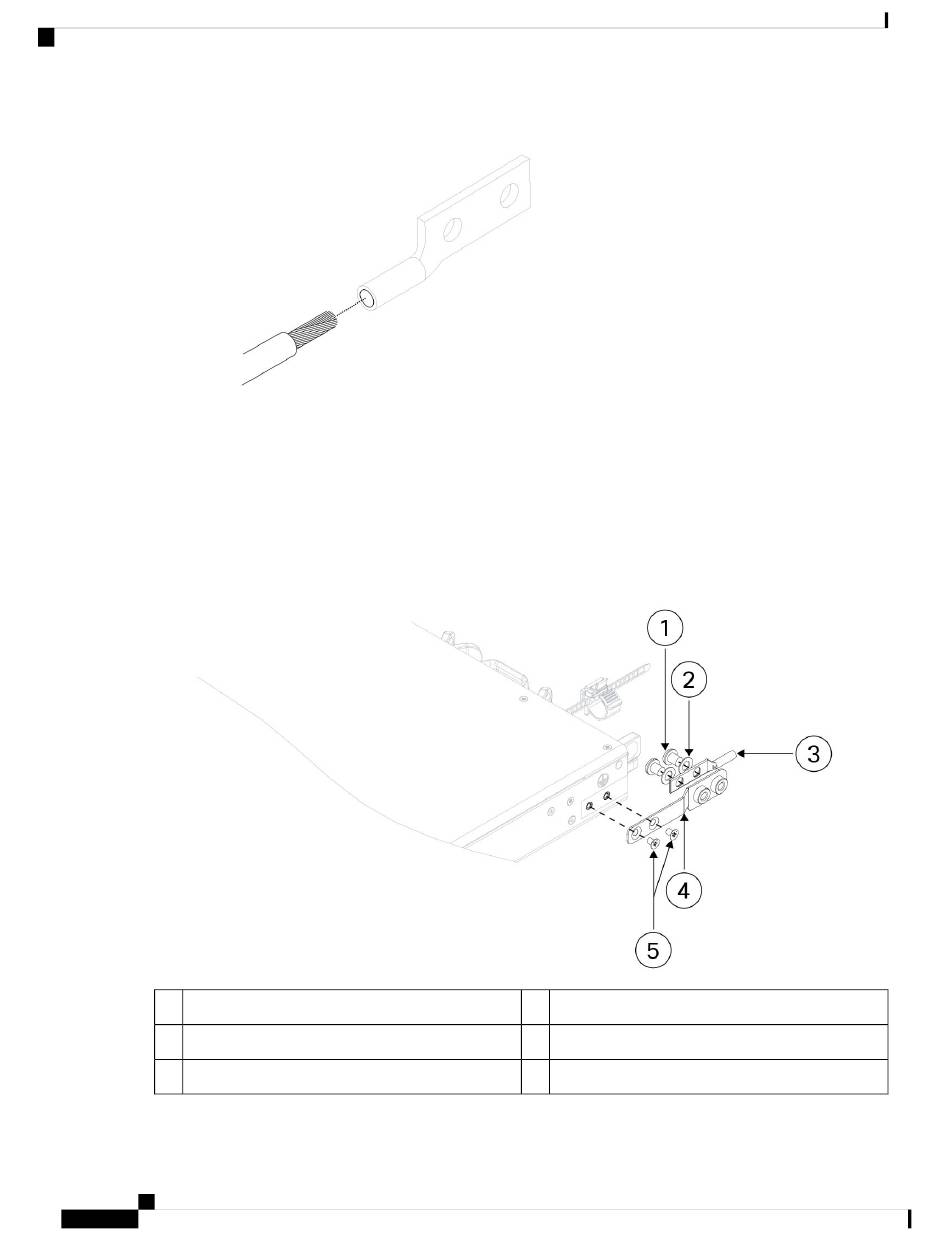

Abbildung 40: Einführen des Kabels in die Erdungsklemme
Schritt 3
Sichern Sie das Erdungskabel mithilfe der Crimpzange in der Erdungslasche.
Schritt 4
Entfernen Sie das Klebeetikett von der Erdungsplatte am Chassis.
Schritt 5
Befestigen Sie die Erdungslasche mithilfe der 2 Linsenkopfschrauben und Unterlegscheiben in der
Erdungslaschenhalterung.
Schritt 6
Befestigen Sie die Erdungslaschenhalterung an der Erdungsplatte an der linken Seite des Chassis, sodass ein solider
Kontakt der Metallflächen entsteht, und stecken Sie die beiden M4,0 x 6 mm-Flachkopf-Kreuzschlitzschrauben
durch die Löcher in der Erdungslaschenhalterung und in die Erdungsplatte.
Abbildung 41: Befestigen der Erdungslasche
1
Zwei ¼-20 x 0,297-Zoll-Rundkopfschrauben
3
Erdungsklemme
5
Zwei M4,0 x 6-mm-Flachkopfschrauben
Hardwareinstallationshandbuch für Cisco Secure Firewall der 4200-Serie
64
2
Zwei interne Sicherungsscheiben
4
Erdungslaschenhalterung
—
Montage des Chassis
