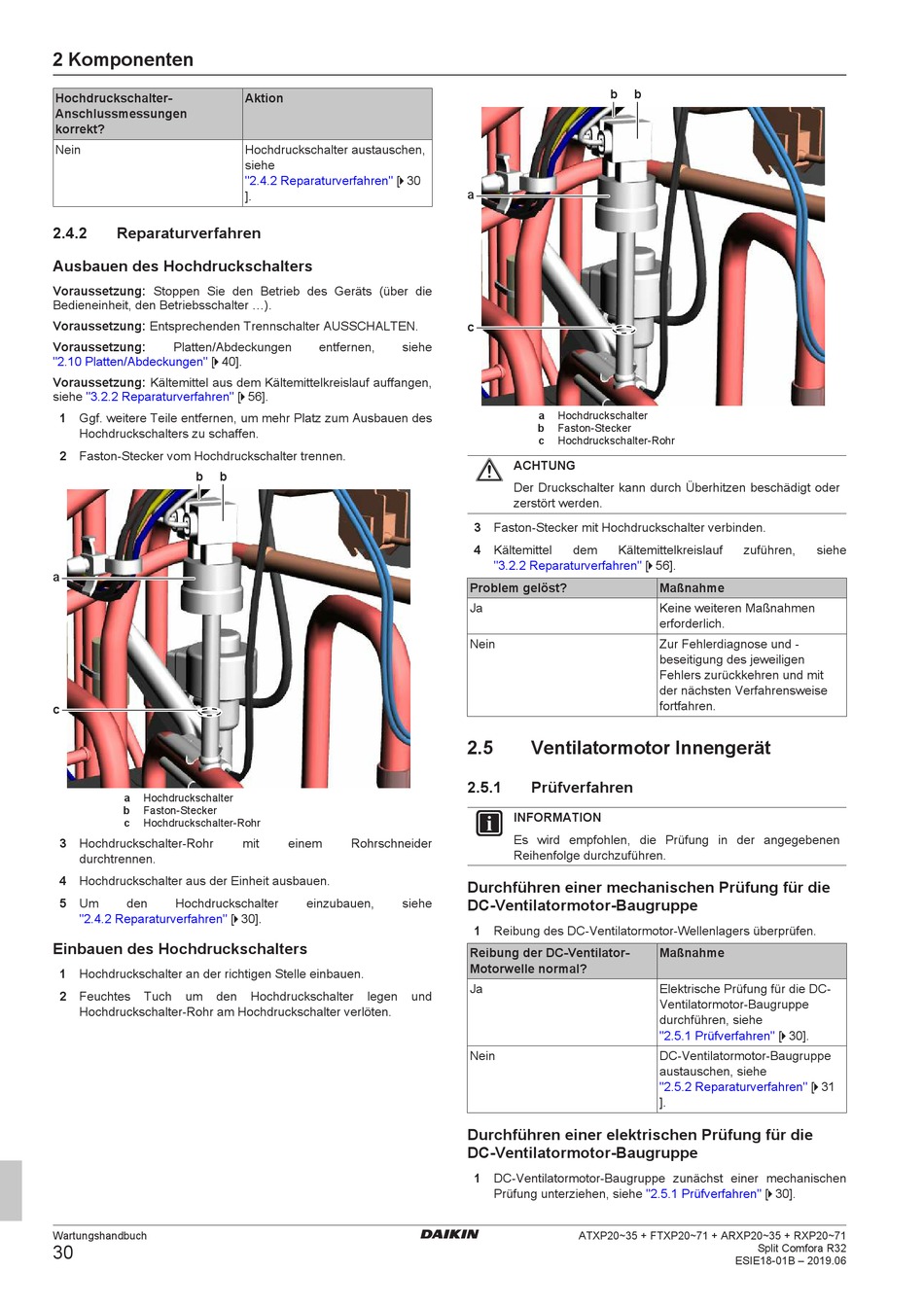

2 Komponenten
Hochdruckschalter-
Anschlussmessungen
korrekt?
Nein
2.4.2
Reparaturverfahren
Ausbauen des Hochdruckschalters
Voraussetzung: Stoppen Sie den Betrieb des Geräts (über die
Bedieneinheit, den Betriebsschalter ...).
Voraussetzung: Entsprechenden Trennschalter AUSSCHALTEN.
Voraussetzung:
Platten/Abdeckungen
"2.10 Platten/Abdeckungen" [ 4 40].
Voraussetzung: Kältemittel aus dem Kältemittelkreislauf auffangen,
siehe "3.2.2 Reparaturverfahren" [ 4 56].
1 Ggf. weitere Teile entfernen, um mehr Platz zum Ausbauen des
Hochdruckschalters zu schaffen.
2 Faston-Stecker vom Hochdruckschalter trennen.
b
b
a
c
a
Hochdruckschalter
b
Faston-Stecker
c
Hochdruckschalter-Rohr
3 Hochdruckschalter-Rohr
durchtrennen.
4 Hochdruckschalter aus der Einheit ausbauen.
5 Um
den
Hochdruckschalter
"2.4.2 Reparaturverfahren" [ 4 30].
Einbauen des Hochdruckschalters
1 Hochdruckschalter an der richtigen Stelle einbauen.
2 Feuchtes
Tuch
um
den
Hochdruckschalter-Rohr am Hochdruckschalter verlöten.
Wartungshandbuch
30
Aktion
Hochdruckschalter austauschen,
siehe
"2.4.2 Reparaturverfahren" [ 4 30
].
entfernen,
siehe
mit
einem
Rohrschneider
einzubauen,
siehe
Hochdruckschalter
legen
und
b
b
a
c
a
Hochdruckschalter
b
Faston-Stecker
c
Hochdruckschalter-Rohr
ACHTUNG
Der Druckschalter kann durch Überhitzen beschädigt oder
zerstört werden.
3 Faston-Stecker mit Hochdruckschalter verbinden.
4 Kältemittel
dem
Kältemittelkreislauf
"3.2.2 Reparaturverfahren" [ 4 56].
Problem gelöst?
Ja
Nein
2.5
Ventilatormotor Innengerät
2.5.1
Prüfverfahren
INFORMATION
Es wird empfohlen, die Prüfung in der angegebenen
Reihenfolge durchzuführen.
Durchführen einer mechanischen Prüfung für die
DC-Ventilatormotor-Baugruppe
1 Reibung des DC-Ventilatormotor-Wellenlagers überprüfen.
Reibung der DC-Ventilator-
Motorwelle normal?
Ja
Nein
Durchführen einer elektrischen Prüfung für die
DC-Ventilatormotor-Baugruppe
1 DC-Ventilatormotor-Baugruppe zunächst einer mechanischen
Prüfung unterziehen, siehe "2.5.1 Prüfverfahren" [ 4 30].
ATXP20~35 + FTXP20~71 + ARXP20~35 + RXP20~71
zuführen,
siehe
Maßnahme
Keine weiteren Maßnahmen
erforderlich.
Zur Fehlerdiagnose und -
beseitigung des jeweiligen
Fehlers zurückkehren und mit
der nächsten Verfahrensweise
fortfahren.
Maßnahme
Elektrische Prüfung für die DC-
Ventilatormotor-Baugruppe
durchführen, siehe
"2.5.1 Prüfverfahren" [ 4 30].
DC-Ventilatormotor-Baugruppe
austauschen, siehe
"2.5.2 Reparaturverfahren" [ 4 31
].
Split Comfora R32
ESIE18-01B – 2019.06
