Dell Precision 7740 Servicehandbuch Seite 76

d) Festplatte
e) Festplatten-Zwischenplatine
f) Tastatur
g) Bodenabdeckung
h) Primärer Speicher
i) Sekundärer Speicher
j) WLAN-Karte
k) WWAN-Karte
l) M.2-SSD-Karte
m) SIM-Karte
n) Handballenstütze
o) Kühlkörperbaugruppe
p) Grafikkarte
3. So trennen Sie die Systemplatine:

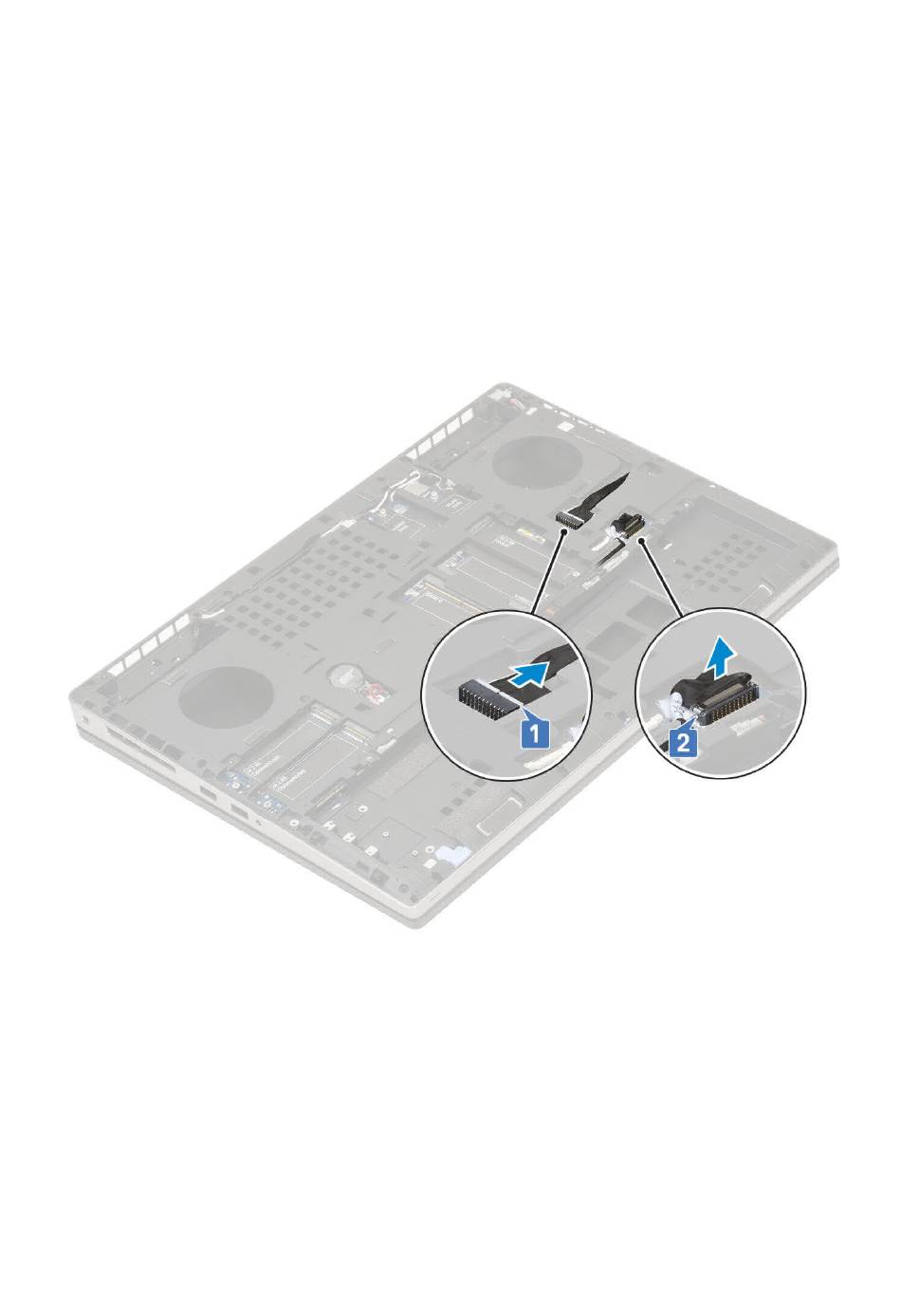

a) Ziehen Sie das Netzkabel und Akkukabel vom entsprechenden Anschluss auf der Systemplatine ab [1, 2].
b) Entfernen Sie die 3 Schrauben (M2,0x5,0), mit denen die USB-Typ-C-Porthalterung am System befestigt ist [1].
c) Entfernen Sie die USB-Typ-C-Porthalterung vom System [2].
d) Trennen Sie das Touchpadkabel [3], das Lautsprecherkabel [4] und das Kabel der LED-Platine [5] von den Anschlüssen auf der
Systemplatine.
76 Entfernen und Einbauen von Komponenten
