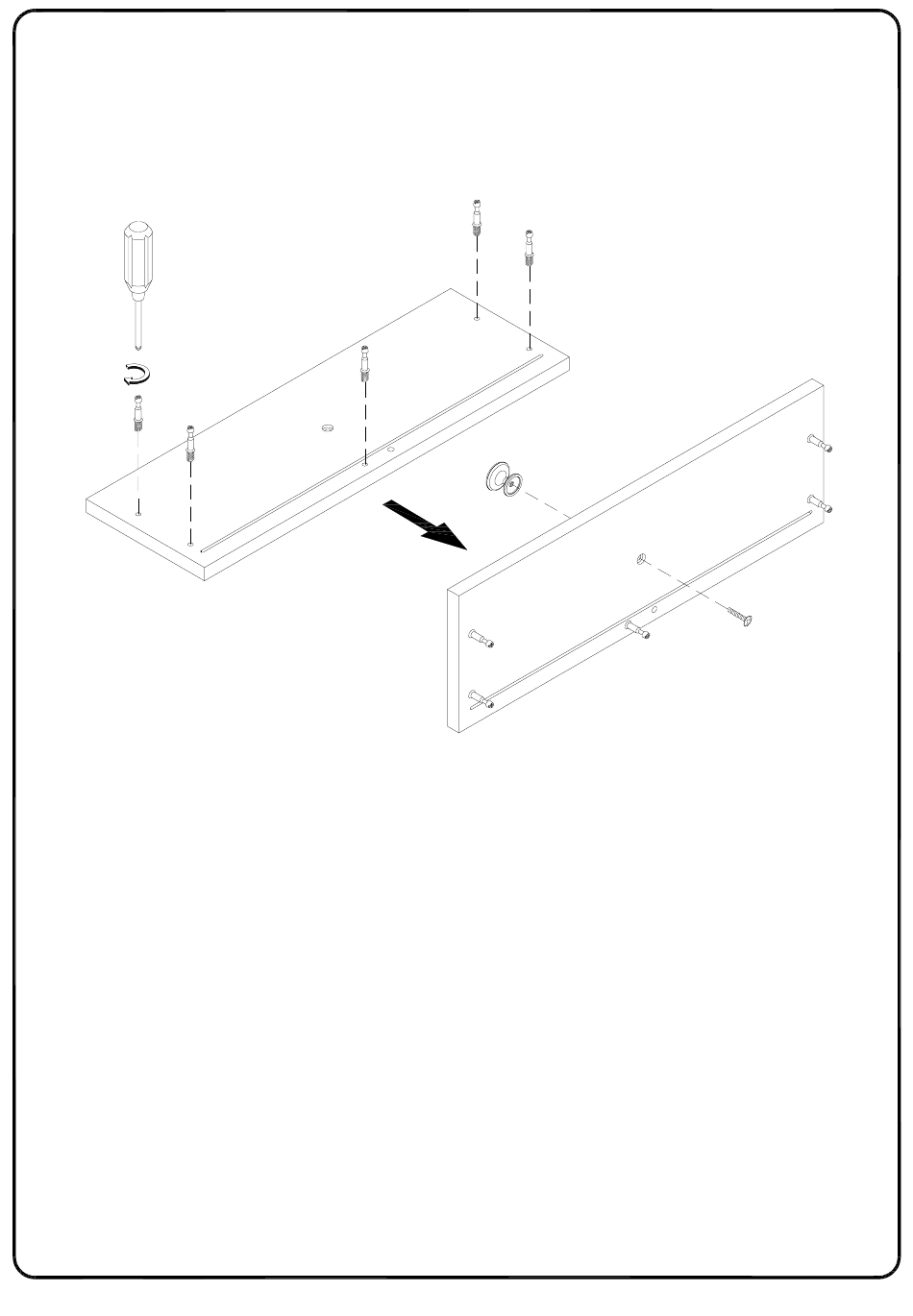

Step 11
C
C
C
C
C 8
K
8
L
(EN)
Using cam bolt (C) secure part (8) with Philips head screwdriver. Using handle bolt (L) attach
handle (K) to part (8) with Philips head screwdriver as per diagram.
(FR)
En utilisant le boulon à came (C) fixez la pièce (8) avec un tournevis cruciforme. En utilisant le
boulon de poignée (L) fixez la poignée (K) à la pièce (8) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el perno de leva (C) para fijar la parte (8) con un destornillador de cabeza Philips. Use el
perno de la manija (L) para fijar la manija (K) a la parte (8) con un destornillador de cabeza
Philips según el diagrama.
(DE)
Befestigen Sie an das Teil (8) mit der Zylinderschraube (C) durch den
Kreuzschlitzschraubendreher von Philips. Befestigen Sie den Griff (K) in das Teil (8) durch den
Kreuzschlitzschraubendreher von Philips mit dem Griffbolzen (L) gemäß der Abbildung.
©
