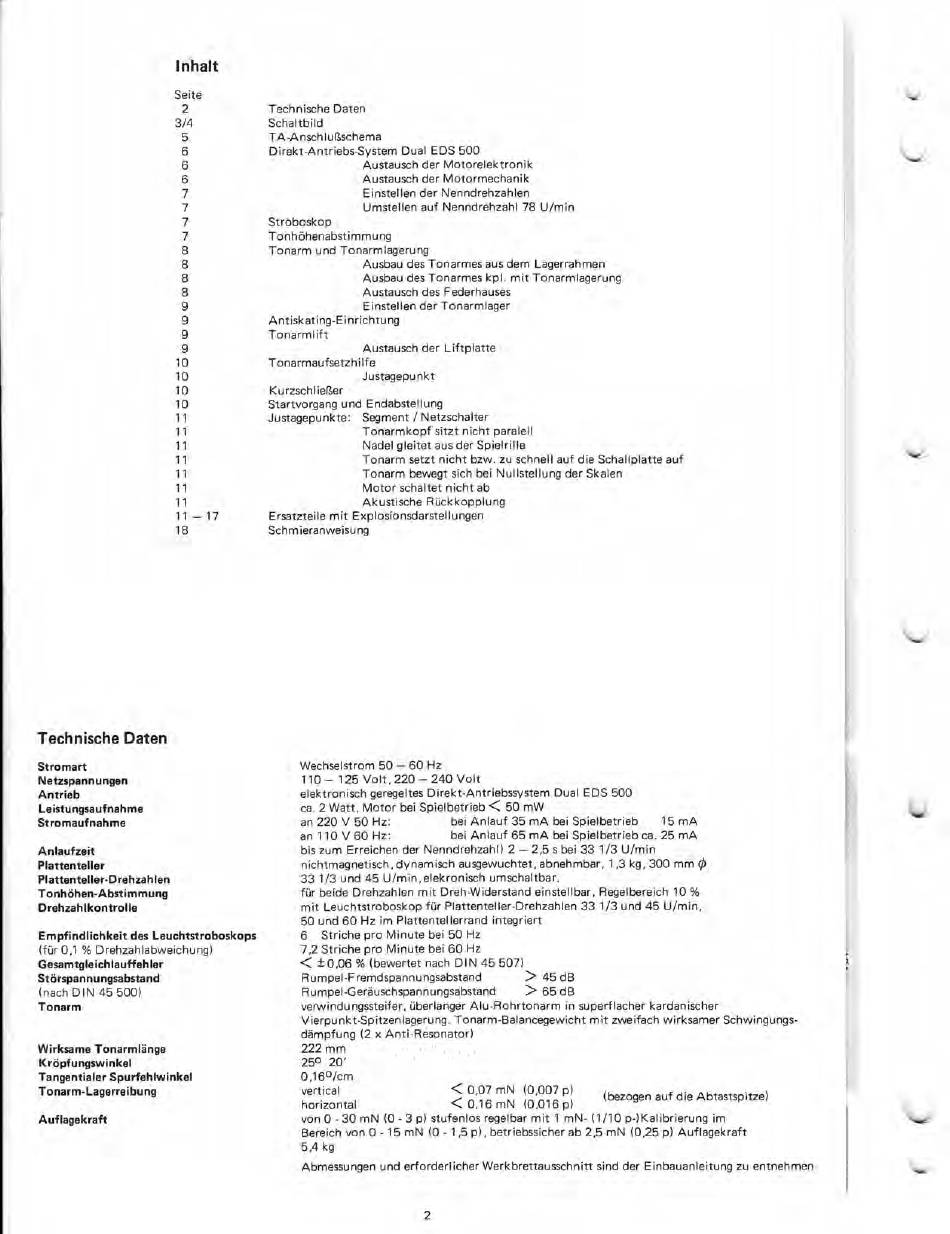

Technische Daten - Dual 604 Serviceanleitung

Inhalt
Seite
2
3/4
5
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11 — 17
18
Technische Daten
Stromart
Netzspannungen
Antrieb
Leistungsaufnahme
Stromaufnahme
Anlaufzeit
Plattenteller
Plattenteller-Drehzahlen
Tonhöhen-Abstimmung
Drehzahlkontrolle
Empfindlichkeit des Leuchtstroboskops
(für 0,1 % Drehzahlabweichung)
Gesamtgleichlauffehler
Störspannungsabstand
(nach DIN 45500)
Tonarm
Wirksame Tonarmlänge
Kröpfungswinkel
Tangentialer Spurfehlwinkel
Tonarm-Lagerreibung
Auflagekraft
Technische Daten
Schaltbild
TA-Anschlußschema
Direkt-Antriebs-System Dual EDS 500
Austausch der Motorelektronik
Austausch der Motormechanik
Einstellen der Nenndrehzahlen
Umstellen auf Nenndrehzahl 78 U/min
Stroboskop
Tonhöhenabstimmung
Tonarm und Tonarmlagerung
Ausbau des Tonarmes aus dem Lagerrahmen
Ausbau des Tonarmes kpl. mit Tonarmlagerung
Austausch des Federhauses
Einstellen der Tonarmlager
Antiskating-Einrichtung
Tonarmlift
Austausch der Liftplatte
Tonarmaufsetzhilfe
Justagepunkt
Kurzschließer
Startvorgang und Endabstellung
Justagepunkte: Segment / Netzschalter
Tonarmkopf sitzt nicht paralell
Nadel gleitet aus der Spielrille
Tonarm setzt nicht bzw. zu schnell auf die Schallplatte auf
Tonarm bewegt sich bei Nullstellung der Skalen
Motor schaltet nicht ab
Akustische Rückkopplung
Ersatzteile mit Explosionsdarstellungen
Schmieranweisung
Wechselstrom 50 —60 Hz
110 — 125 Volt, 220 — 240 Volt
elektronisch geregeltes Direkt-Antriebssystem Dual EDS 500
ca. 2 Watt, Motor bei Spielbetrieb < 50 mW
an 220V 50 Hz: bei Anlauf 35 mA bei Spielbetrieb 15 mA
an 110 V 60 Hz:
bei Anlauf 65 mA bei Spielbetrieb ca. 25 mA
bis zum Erreichen der Nenndrehzahl) 2 — 2,5 s bei 33 1/3 U/min
nichtmagnetisch, dynamisch ausgewuchtet, abnehmbar, 1,3 kg, 300 mm
33 1/3 und 45 U/min,elekronisch umschaltbar.
für beide Drehzahlen mit Dreh-Widerstand einstellbar, Regelbereich 10 %
mit Leuchtstroboskop für Plattenteller-Drehzahlen 33 1/3 und 45 U/min,
50 und 60 Hz im Plattentellerrand integriert
6
Striche pro Minute bei 50 Hz
7,2 Striche pro Minute bei 60 Hz
< ±0,06 % (bewertet nach DIN 45507)
Rumpel-Fremdspannungsabstand
> 45 dB
Rumpel-Geräuschspannungsabstand > 65 dB
verwindungssteifer, überlanger Alu-Rohrtonarm in superflacher kardanischer
Vierpunkt -Spitzenlagerung. Tonarm-Balancegewicht mit zweifach wirksamer Schwingungs-
dämpfung (2 x Anti-Resonator)
222 mm
250 20'
0,160/cm
vertical
< 0,07 mN (0,007 p)
(bezogen auf die Abtastspitze)
horizontal
< 0,16 mN (0,016 p)
von 0 -30 mN (0 - 3 p) stufenlos regelbar mit 1 mN- (1/10 p-)Kalibrierung im
Bereich von 0 - 15 mN (0 - 1,5 p), betriebssicher ab 2,5 mN (0,25 p) Auflagekraft
5,4 kg
Abmessungen und erforderlicher Werkbrettausschnitt sind der Einbauanleitung zu entnehmen
2
