- 33
Technische
Daten:
Stromart:
Netzspannung :
Antrieb:
Leistungsaufnahme:
Stromaufnahme:
Plattenteller:
PlattenteIler-Drehzahlen:
Tonhöhenabstimmung
(pitch control):
Gleichlauf:
Rumpelfremdspannungsabstand:
Rumpelgeräuschspannungsabstand:
Tonarm:
Tonabnehmerkopf:
Gewicht:
Abmessungen
und erforderlicher
Werkbrettausschnitt:
DUAL
GEBRÜDER
V 454
8/569
H
Wechselstrom
50 Oder 60 Hz, umrüstbar
110 Oder
220 Volt
umschattbar
vierpoliger
magnetisch geschirmter Dual Einphasen-Asynchronmotor
ca. 7,2 Watt
bei 220 V 50 Hz
ca. 60 mA bei 220 Volt
50 Hz, bei 117 Volt 60 Hz ca. 95 mA
nichtmagnetischer. I ,45 kg schwerer HiFi-PIattenteIIer 27 cm C)
331/3,45 und 78 IJ/min
Regelbereich 60/0 (ca. 1/2Ton), auf alle drei PlattenteIIer-DrehzahIen
gemessen mit EMT 420 gehörri chtig bewertet,
Gesamtgleichlauffehler < ± 0.12 0/0
38 dB
nach
DIN
56 dB
f
>
in allen Bewegungsrichtungen
und präziser, reibungsarmer Lagerung. (Lagerreibung vertikal < 0.01 g und horizontal
< 0,04 g.)
abnehmbar, geeignet zur Aufnahme aller Tonabnehmersysteme
einem Gewicht von 1—8 g.
4,4 kg (komplettes
Gerät ohne Verpackung)
Sind der Einbauanleitung
STEIDINGER
• 7742

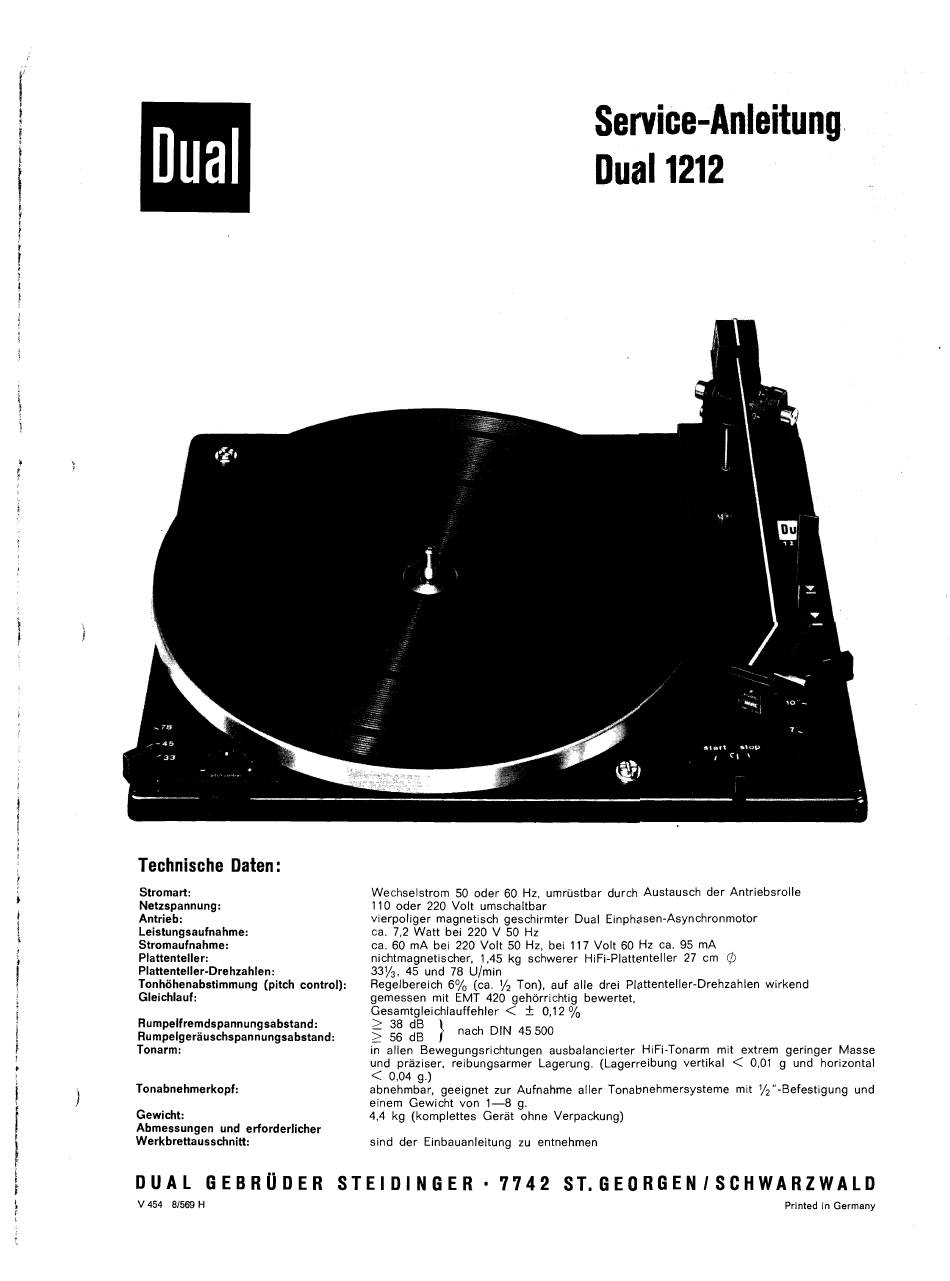

Service-Anleitung
Dual 1212
durch Austausch
45500
ausbalancierter
HiFi-Tonarm mit extrem geringer
zu entnehmen
ST. GEORGEN/SCHWARZWALD
der Antriebsrolle
wirkend
Masse
mit 1/2"-Befestigung
und
Printed in Germany
loading

Inhaltszusammenfassung für Dual 1212

  • Seite 1 Antriebsrolle Stromart: Netzspannung : 110 Oder 220 Volt umschattbar vierpoliger magnetisch geschirmter Dual Einphasen-Asynchronmotor Antrieb: Leistungsaufnahme: ca. 7,2 Watt bei 220 V 50 Hz ca. 60 mA bei 220 Volt 50 Hz, bei 117 Volt 60 Hz ca. 95 mA Stromaufnahme: nichtmagnetischer.
  • Seite 2 Fig. 1 TA-AnschIußschema weiß rechter Kanal linker Kanai Kanal Kanal Tonabnehmerkabel a) mit Zwergstecker 5 polig Kanal rote Ader Kanal weiße Ader b) mit Cynchstecker gelb Tonarm- anschluß- platte Tonarm- Ansch!ußplatte mit Kurzschließer I Tonarm- Kanal Kanal Verstärker weiß leitung Federkontaktverbindung c) mit Bananensteckern zwischen Schiebekopf...
  • Seite 3 Inhalt Seite Technische Daten Tonabnehmer-Anschlußschema Motor und Antrieb Plattenteller läuft nach Anschluß des Gerätes und Betätigen aer Starttaste nicht an Plattenteller erreicht nicht die erforderliche Drehzahl Wiedergabe Wird durch Rumpeln beeinträchtigt Nenndrehzahl liegt am Rande des Regelbereiches der Tonhöhenabstimmung Tonhöhenabstimmung (pitch control) Tonarm und Tonarmlagerung Antiskating-Einrichtung...
  • Seite 4 Treibrad gelagert ist, von der Antriebsrolle abgehoben Antriebsrolle einem Gewindestift Motor- und auf die der gewählten Drehzahl entsprechenden Stufe achse gesichert. Beim Austausch bzw. beim Aufsetzen der An- der Antriebsrolle in vertikaler Richtung verschoben wird. Fig. 3 Anschluß der Feldspule beim Dual 1212 mit Spannungswäh'er 110/125V...
  • Seite 5 Anschluß der Feldspule beim Dual 1212 ohne Spannungswähler Fig. 4 110/125V 220 v Fehlersuche: Ursache Beseitigung Defekt Plattenteiier läuft nach Anschluß Stromzufuhr Motor Anschtüsse an Schalterplatte und Netzanschluß- des Gerätes und Betätigen der unterbrochen stecker prüfen Treibrad (105) außer Eingriff...
  • Seite 6 Stufe der Antriebsrolle, deren konische Laufflächen die Anderung der Nenndrehzahlen angegebenen Bereich von ± 30/0 bewirken. Tonarm und Tonarmlagerung Tonarm Dual 1212 ist sowohl vertikal als auch hori- zontal präzisionskugelgelagert. Lagerreibung vertikal < 0,01 g Lagerreibung horizontal <...
  • Seite 7 Antiskating-Einrichtung des Tonarmes Fig. 7 Die geometrisch bedingte und auf jeden Tonarm wirkende Skating-Kraft Wird beim Dual 1212 durch eine präzise Anti- skating-Einrichtung weitgehend aufgehoben. Die in Größe und RiChtung exakt definierte Gegenkraft Wird über eine Kurvensteuerung automatisch mit der Auflagekraft eingestellt, so daß...
  • Seite 8 Fig. 8 Kinematik der Tonarmsteuerung rades (193) vorhandenen Steuerkurven bei ejner Drehung um 3600 hervorge- rufen. Als Steuerorgane für das Anheben und Absenken wirken dabei der Haupthebel (238) und der Heberbolzen (219), für die Horizontalbewegung des Tonarmes Haupthebel (238) mit dem Segment (216). Für die Wiedergabe von Schallplatten mit 17, 25 und 30 cm Durchmesser ist eine...
  • Seite 9 Fehlersuche: Beseitigung Defekt Ursache Mittels Schalttaste erforderliche Einstellung Tonarm setzt nicht Rande Plattengrößenejnstellung Schallplatte auf falsch vornehmen. Tonarmaufsetzpunkt ist falsch Nach den Angaben der Bedienungsanleitung Schallplatten-Aufsetzpunkt so justieren, daß der eingestellt Tonarm ca. 1 mm vom Schallplattenrand entfernt aufsetzt. (Die Einstellung Wird nur für 17,5-cm- Schallplatten vorgenommen und ergibt sich für 25- und 30-cm-Schallplatten...
  • Seite 10 Fig. II Bedienungselemente Zur Verhinderung von Bedienungsfehlern ist die Steuer- taste während des Startvorganges (Drehen des Kurven- rades) in ihrer Stellung blockiert. Unmittelbar vor Erreichen der 0-StelIung des Kurvenrades (Beendigung des Wechselvorganges) Wird der Starthebel durch den Startbolzen (SB) des kurvenrades abgedrängt damit Steuertaste Umschalthebel...
  • Seite 11 Schallplattenabwurf Schallplattenabwurf Fig. 13 Für das Stapeln und Abwerfen der Schall- platten Sind je nach Mittelloch - Durch- messer, 7 Oder 38 mm, die Wechselachse 3 Oder Abwurfsäule 12 vor- gesehen. Eingeleitet Wird der Abwurfvorgang durch Drehung Kurvenrades (193), dessen Hubkurve (AK) die Abwurfwippe (239) Wechselbolzen (199)
  • Seite 12 Endabstellung Fig. 15 Wechselvorgang Die Funktionen Endabstellung und Wechselvorgang Sind durch die Stellung des Umlenkhebels (195) bedingt. Der Umlenkhebel Wird nach jedem Startvorgang Oder Piattenabwurf vom Haupthebel in die Stoppstellung bracht (längeres Ende des Umlenkhebels zur Kurvenrad- mitte). Beim nachfolgenden Plattenabwurf Wird der Umlenkhebel von der Abwurfwippe umgelenkt (Startsteilung),...
  • Seite 13 Fig. 18 Defekt Bejm Verschieben Schalttaste „start" fällt keine Schallptatte (Plattenwechsler außer Funktion). Ursache Abwurfwippe (239)Wird vom Starthebel blockiert. Beseitigung Abwurfwippenstellung korrigieren, daß in Stellung Start" zwischen dem Starthebel Abwurfwippe Mindestabstand 0,3 mm vorhanden ist (Fig. 18). 03mm Fig. 19 Defekt Beim Verschieben...
  • Seite 14 Defekt Fig. 21 Schatttaste verriegelt sich in Stellung „stop" bei dem auf der Stütze befindlichem Tonarm. Ursache Abstand zwischen Nase Schaltarmes (222) und dem Starthebel (274) iSt zu groß. Beseitigung In O-Stellung des Kurvenrades die Schaltarm- nase so justieren, daß der Abstand zum Start- hebel ca.
  • Seite 15 — 3 stück) 200 581 200 723 Gummidämpfer 200 722 Topf Druckfeder (4-poI-Motor) 200 728 Druckfeder (2-poI-Motor) 200 721 Gewindestück Dual 215343 Einbauplatte kpl. 215 203 CSA-Typenschild 215 204 USA-Typenschild Typenschild 110/220 V, 50 218409 218418 Typenschild 110/125 V, 60 218419 Typenschild...
  • Seite 16 Pos.-Nr. Artikel-Nr. Bezeichnung 215234 Rändelschraube kpl. 215 345 Anzah' Tonarm kpJ. 210 199 pro Geråt Greifrjng G6x1 215221 Kurvenrad klein 215218 Tasthebel kpl. 215 346 Federhaus kpl. 215 214 Schwenkstück kpl. 210 146 Idealscheibe 201 024 Lagerschraube lang k pl. 215211 Lagerbock kpl.
  • Seite 17 Anzahl Bezeichnung Pos.-Nr. Artikel-Nr. pro Geråt 204 669 Abdeckung 204 668 Gummi-Oberteil Einlegeplatte kpl. 204 632 Gummi-Unterteil Abschirmblech Lagerbrücke oben kpl. 204 686 Feldspule 110/125 V (2-Pol-Motor) 202 999 Schutzscheibe 210 762 Isolierschlauch 209 939 Kabeldurchführungstülle Anker Stator kpl., V (4-Pol-Motor) 217 591 Feldspule 110/220V (4-Pol-Motor), 2 stuck 217 592...
  • Seite 18 207 312 Zwergstecker für Tonabnehmerkabel (5-polig) Tonabnehmerkabel mit Zwergstecker (steckbar) Netzkabel mit AMP- und Flachstecker und Erdleitung 31 1 Netzkabel mit Dual- und Flachstecker und Erdleitung 209 425 Cynchstecker (gelb) für Tonabnehmerkabel Cynchstecker (rot) für Tonabnehmerkabel 207 299 Tonabnehmerkabel mit Cynchstecker...
  • Seite 19 300000 Calypsol WIA 31 Haftöl Renotac Nr. 342 Bei der Vermengung unterschiedlicher Schmierstoffe treten Um Schmierpannen zu vermeiden, empfehlen wir die Ver- häufig chemische Zersetzungs-Vorgange ein. wendung der oben angegebenen Original-Schmierstoffe. Fig. 24 Schmierstellen über Platine Dual 1212 —45 Start...
  • Seite 20 Fig. 25 Schmierstellen unter der Platine Shell Alvania Nr. 2 Shell Clavus BP Super Viskostatik 10W / 30 Molykote Paste G Silikonöl 300 OOO Calypso! WIA 31 Haftöl Renotac Nr. 342 Dual Gebrüder Steidinger • 7742 St. GeorgenlSchwarzwaId...
