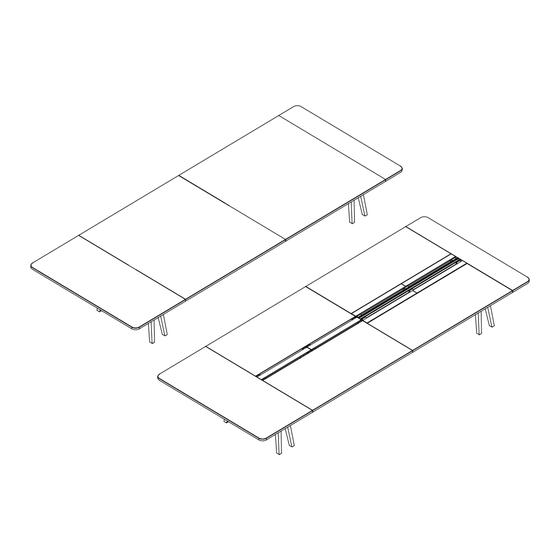

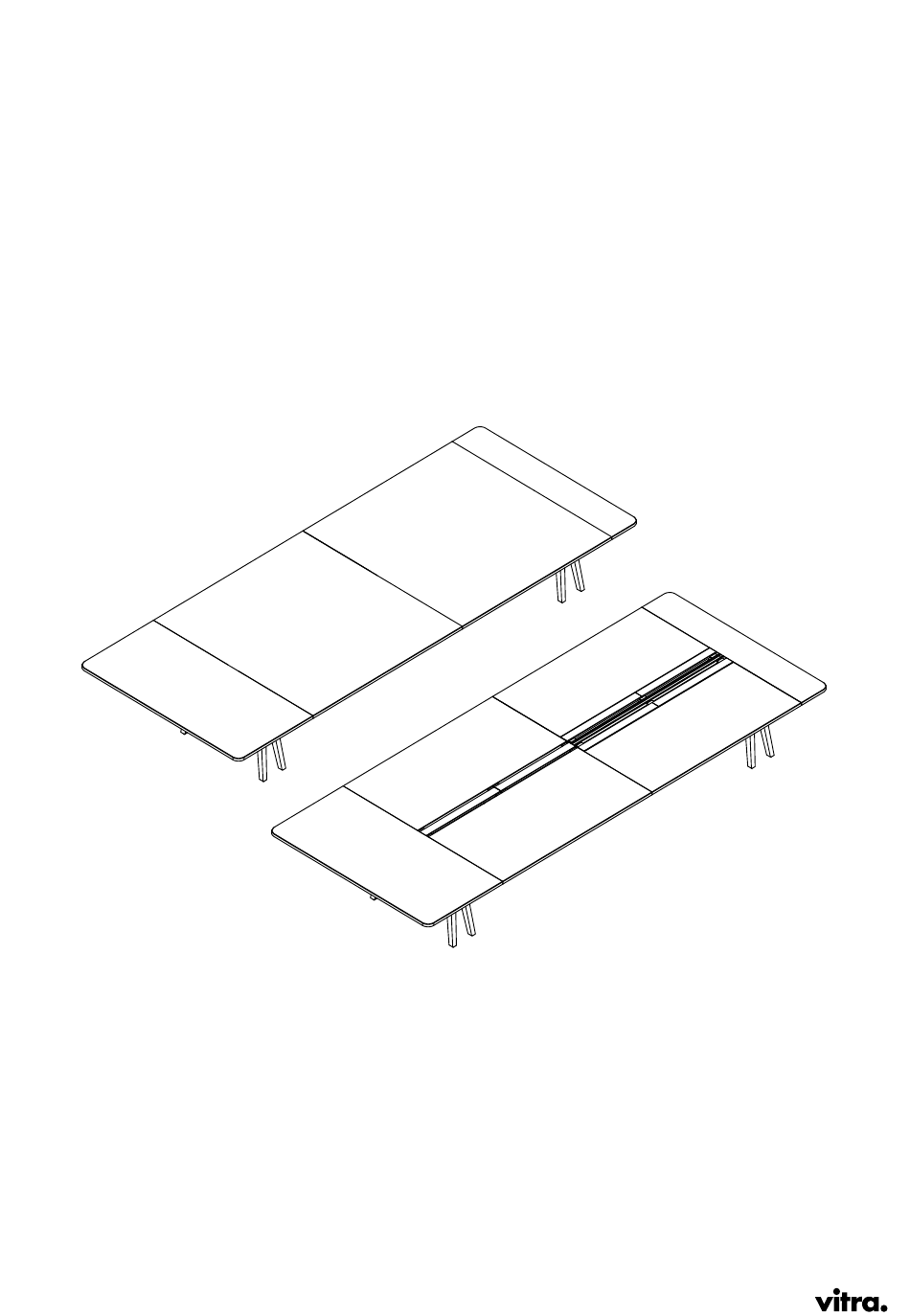

- Seite 1 Joyn2 Platform Developed by Vitra in Switzerland Design: Ronan & Erwan Bouroullec Montage- und Verwendungsanleitung 2023, 62913814/A...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Hinweise ............................3 Bestimmungsgemässer Gebrauch .................... 3 Symbolerklärung ........................... 3 Sicherheit ............................4 Montageprinzip ..........................5 Montagevorgaben Untergestell ....................5 Vorgaben und Restriktionen für den Auf- und Umbau ............8 Anforderungen an einen Büroarbeitstisch ................8 4.1.1 Vollwertiger Arbeitsplatz ......................8 4.1.2 Schriftgut in geringem Umfang .................... -
Seite 3: Hinweise
HINWEISE Hinweise Lesen Sie diese Anleitung vor Gebrauch sorgfältig durch. Bewahren Sie diese zum späteren Nachlesen auf. Montage/Demontage darf nur durch Fachpersonal erfolgen. Lieferung vor Montage auf Vollständigkeit überprüfen. Keine Teile verwenden, die nicht zum System gehören. Bestimmungsgemässer Gebrauch Das Produkt ist als Tischsystem konzipiert. Das Produkt darf ausschliesslich im gewerblichen Bereich eingesetzt werden. -
Seite 4: Sicherheit
SICHERHEIT Sicherheit VORSICHT Verletzungsgefahr und Gefahr von Materialschäden durch nicht korrekte Mon- tage/Demontage. Die Standsicherheit des Produktes ist nicht mehr gewährleistet. ► Montage/Demontage darf nur durch Fachpersonal erfolgen. VORSICHT Beim Verschieben des Produktes ist es zwingend erforderlich, folgende Punkte zu beach- ten: ►... -
Seite 5: Montageprinzip
MONTAGEPRINZIP Montageprinzip Montagevorgaben Untergestell HINWEIS Beachten Sie die zulässigen Abstandsmasse des Fussbocks zur Aussenkante und zwi- schen den Fussböcken. VORSICHT Bei einer Platform mit zwei unterschiedlichen Abschlussplatten muss die dazwi- schenliegende Tischplatte mindestens 1400 mm gross sein. Ansonsten ist die Standsicherheit der Platform nicht gewährleistet. 2023, 62913814/A 5/60... - Seite 6 MONTAGEPRINZIP HINWEIS Der maximale Abstand zwischen zwei Querverbindern beträgt 2400 mm. Überschreitet der Abstand 2400mm, muss der weitere Querverbinder immer mittig platziert werden. HINWEIS Unter jedem Technikschienenende und Technikschienenstoss muss ein Querverbinder montiert werden. Weitere notwendige Querverbinder müssen wie beschrieben montiert werden.
- Seite 7 MONTAGEPRINZIP HINWEIS Unter jedem Tischplattenstoss (siehe Grafik) muss ein zusätzlicher Ausleger montiert wer- den. HINWEIS Bei einer Tischplatte die grösser als 1600 mm ist, muss mittig ein zusätzlicher Ausleger montiert werden. 2023, 62913814/A 7/60...
-
Seite 8: Vorgaben Und Restriktionen Für Den Auf- Und Umbau
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU Vorgaben und Restriktionen für den Auf- und Umbau Anforderungen an einen Büroarbeitstisch HINWEIS Wenn die Abmessungen einer Konfiguration mindestens den angegebenen Massen ent- sprechen, dann werden die Anforderungen nach einem Büroarbeitstisch nach EN527-1 erfüllt. -
Seite 9: Schriftgut In Geringem Umfang
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 4.1.2 Schriftgut in geringem Umfang 2023, 62913814/A 9/60... -
Seite 10: Montage
MONTAGE Montage Allgemeine Montagehinweise Joyn 2 bietet eine Vielzahl an Konfigurationsmöglichkeiten. Vor Gebrauch ist es notwendig, sich mit den einzelnen Bauteilen und deren Funktion sowie den Grenzen des Tischsystems vertraut zu machen. Die Montage- und Verwendungsanleitung ist ein wichtiges Dokument, das vom Nutzer be- rücksichtigt werden muss. - Seite 11 MONTAGE 2023, 62913814/A 11/60...
-
Seite 12: Übersicht Montagereihenfolge
MONTAGE 5.2 Übersicht Montagereihenfolge Profilverbinder Querverbinder Bock Ausleger Endabschlusskappe Hinweise Montage Abdeckung Technikschiene Tisch- und Abschlussplatten Abdeckung Kabelkorb 12/60 2023, 62913814/A... - Seite 13 MONTAGE 1. Profilverbinder 2023, 62913814/A 13/60...
- Seite 14 MONTAGE 2. Querverbinder 14/60 2023, 62913814/A...
- Seite 15 MONTAGE 2023, 62913814/A 15/60...
- Seite 16 MONTAGE 3. Bock 16/60 2023, 62913814/A...
- Seite 17 MONTAGE 4. Ausleger 2023, 62913814/A 17/60...
- Seite 18 MONTAGE HINWEIS Der Ausleger muss wie folgt montiert werden: 1) unter jedem Plattenstoss. 2) bei Tischplatten die grösser als 1600 mm sind, in der Mitte der Tischplatte. 18/60 2023, 62913814/A...
- Seite 19 MONTAGE 5. Endabschlusskappe 2023, 62913814/A 19/60...
- Seite 20 MONTAGE 6. Hinweise Montage Abdeckung HINWEIS Vor der Montage der Halter für die Abdeckung an der Technikschiene und der Tisch- platte, muss die Position der einzelnen Abdeckungen beachtet werden. Dementspre- chend müssen die Halter vormontiert werden. 20/60 2023, 62913814/A...
- Seite 21 MONTAGE 7. Technikschiene HINWEIS Vor der Montage der Technikschiene, müssen die Halter für die Abde- ckungen auf der Technikschiene montiert werden. Siehe folgenden Mon- tageschritt. Die Halter finden Sie in der Verpackung der Abdeckungen. 2023, 62913814/A 21/60...
- Seite 22 MONTAGE 22/60 2023, 62913814/A...
- Seite 23 MONTAGE HINWEIS Vor der Montage der Technikschiene muss unter jedem Technikschienen- ende und Technikschienenstoss ein Querverbinder montiert werden. Siehe Montage des Querverbinders im Kapitel 2 2023, 62913814/A 23/60...
- Seite 24 MONTAGE 24/60 2023, 62913814/A...
- Seite 25 MONTAGE 8. Tisch- und Abschlussplattenmontage allgemein HINWEIS Sammeln Sie vor der Tischplattenmontage aus allen Tischplatten- und Abschlussplatten- paketen Ihrer Joyn 2 Platform das folgende Montagematerial. 2023, 62913814/A 25/60...
- Seite 26 MONTAGE HINWEIS Ist in Ihrer Joyn 2 Platform eine Abschlussplatte 80 vorgesehen, dann müssen vor der Montage der Tischplatten die Halter für die Abschluss- platte 80 montiert werden. 26/60 2023, 62913814/A...
- Seite 27 MONTAGE HINWEIS Montagevariante A & B bei der Tischplatten- und Abschlussplattenmontage beachten. 18 0 � 18 0 � 18 0 � 18 0 � 2023, 62913814/A 27/60...
- Seite 28 MONTAGE 8. A Tischplatte + Abschlussplatte Melamin, Furnier, HPL Variante Variante Variante Technikschiene mit Abde- Spalt ohne Abdeckung Spalt mit Abdeckung ckung 28/60 2023, 62913814/A...
- Seite 29 MONTAGE Variante Variante Spalt mit Abdeckung Technikschiene mit Abdeckung 2023, 62913814/A 29/60...
- Seite 30 MONTAGE 30/60 2023, 62913814/A...
- Seite 31 MONTAGE 2023, 62913814/A 31/60...
- Seite 32 MONTAGE 32/60 2023, 62913814/A...
- Seite 33 MONTAGE 2023, 62913814/A 33/60...
- Seite 34 MONTAGE 34/60 2023, 62913814/A...
- Seite 35 MONTAGE HINWEIS Ausleger + Klemmplatte nur bei Tischplatten grösser als 1600mm erfor- derlich. 2023, 62913814/A 35/60...
- Seite 36 MONTAGE 36/60 2023, 62913814/A...
- Seite 37 MONTAGE 8. B Tischplatte Meet + Abschlussplatte Melamin, Furnier, HPL 2023, 62913814/A 37/60...
- Seite 38 MONTAGE HINWEIS Schritt 1 + 2 sind nur bei der Tischplattenvariante HPL notwendig. 38/60 2023, 62913814/A...
- Seite 39 MONTAGE 2023, 62913814/A 39/60...
- Seite 40 MONTAGE HINWEIS Montageschritt B+D sind nur erforderlich, wenn die Tischplatte grösser als 1600mm ist. HINWEIS Die vollständige Montage der Tischplattenhalter erfolgt erst, wenn alle Tischplatten und Abschlussplatten 30/80 miteinander verbunden wur- den. 40/60 2023, 62913814/A...
- Seite 41 MONTAGE 2023, 62913814/A 41/60...
- Seite 42 MONTAGE 42/60 2023, 62913814/A...
- Seite 43 MONTAGE 2023, 62913814/A 43/60...
- Seite 44 MONTAGE 44/60 2023, 62913814/A...
- Seite 45 MONTAGE HINWEIS Ausleger + Klemmplatte nur bei Tischplatten grösser als 1600mm erfor- derlich. 2023, 62913814/A 45/60...
- Seite 46 MONTAGE 46/60 2023, 62913814/A...
- Seite 47 MONTAGE 8. C Tischplatte/Tischplatte Meet + Abschlussplatte Massivholz 2023, 62913814/A 47/60...
- Seite 48 MONTAGE 48/60 2023, 62913814/A...
- Seite 49 MONTAGE 2023, 62913814/A 49/60...
- Seite 50 MONTAGE 50/60 2023, 62913814/A...
- Seite 51 MONTAGE HINWEIS Alle Tischplatten und Anbauplatten versetzt auf das Untergestell legen. Tisch- und An- bauplatten mit den Tischplattenverbindern und den Minifix gemäss Montage A & B auf Seite 27 verbinden. Lamellos gemäss Grafik positionieren. 2023, 62913814/A 51/60...
- Seite 52 MONTAGE HINWEIS Alle Tischplatten und Anbauplatten versetzt auf das Untergestell legen. Tisch- und An- bauplatten mit den Tischplattenverbindern und den Minifix gemäss Montage A & B auf Seite 27 verbinden. Lamellos gemäss Grafik positionieren. HINWEIS Die verbundenen Tisch- und Anbauplatten auf dem Untergestell ausrichten. 52/60 2023, 62913814/A...
- Seite 53 MONTAGE HINWEIS Ausleger + Klemmplatte nur bei Tischplatten grösser als 1600mm erfor- derlich. 2023, 62913814/A 53/60...
- Seite 54 MONTAGE 54/60 2023, 62913814/A...
- Seite 55 MONTAGE 9. A Abdeckung für Spalt 2023, 62913814/A 55/60...
- Seite 56 MONTAGE 9. B Abdeckung für Technikschiene 56/60 2023, 62913814/A...
- Seite 57 MONTAGE 10. Kabelkorb HINWEIS Ist eine Steckdose im Kabelkorb vorgesehen, so muss diese vor der Mon- tage des Kabelkorbes anhand der Anleitung 62913762 montiert werden. 2023, 62913814/A 57/60...
- Seite 58 MONTAGE 58/60 2023, 62913814/A...
- Seite 59 MONTAGE 2023, 62913814/A 59/60...
- Seite 60 Vitra Factory GmbH Charles-Eames-Strasse 2 79576 Weil am Rhein Germany www.vitra.com...
