2.3 STEUERSCHRANK.

Schaltung der Programmierungsuhr- folgende Kabel zur Kommunikation an das elektronische
Modul schalten:
STEUERSCHRANK (ANHANG 1 – Abb. 3)
BLAU Position (4) Anschlußklemme Zeitschaltuhr
GELB Position (4) Anschlußklemme Umschalter
MODUL (ANHANG 1 – Abb. 4)
GELBES Kabel an Klemme (J10) Kontakt "+" schließen
BLAUES Kabel an Klemme (J10) Kontakt "-" schließen
Zum besseren Verständnis ist Schaltungslichtbild beigelegt
Sämtliche verbindungskabel zwischen Modul und Steuerschrank können einen Querschnitt von
0,7mm aufweisen, es empfiehlt sich die Verwendung eines dreiadrigen Schlauchkabels zur
Absicherung der einwandfreien Stopfbuchsenabdichtung.

2.4 PROGRAMMIERUNG.

Filterung:
1º Filterungszeit mittels im Steuerschrank eingebauter Programmierungsuhr programmieren.

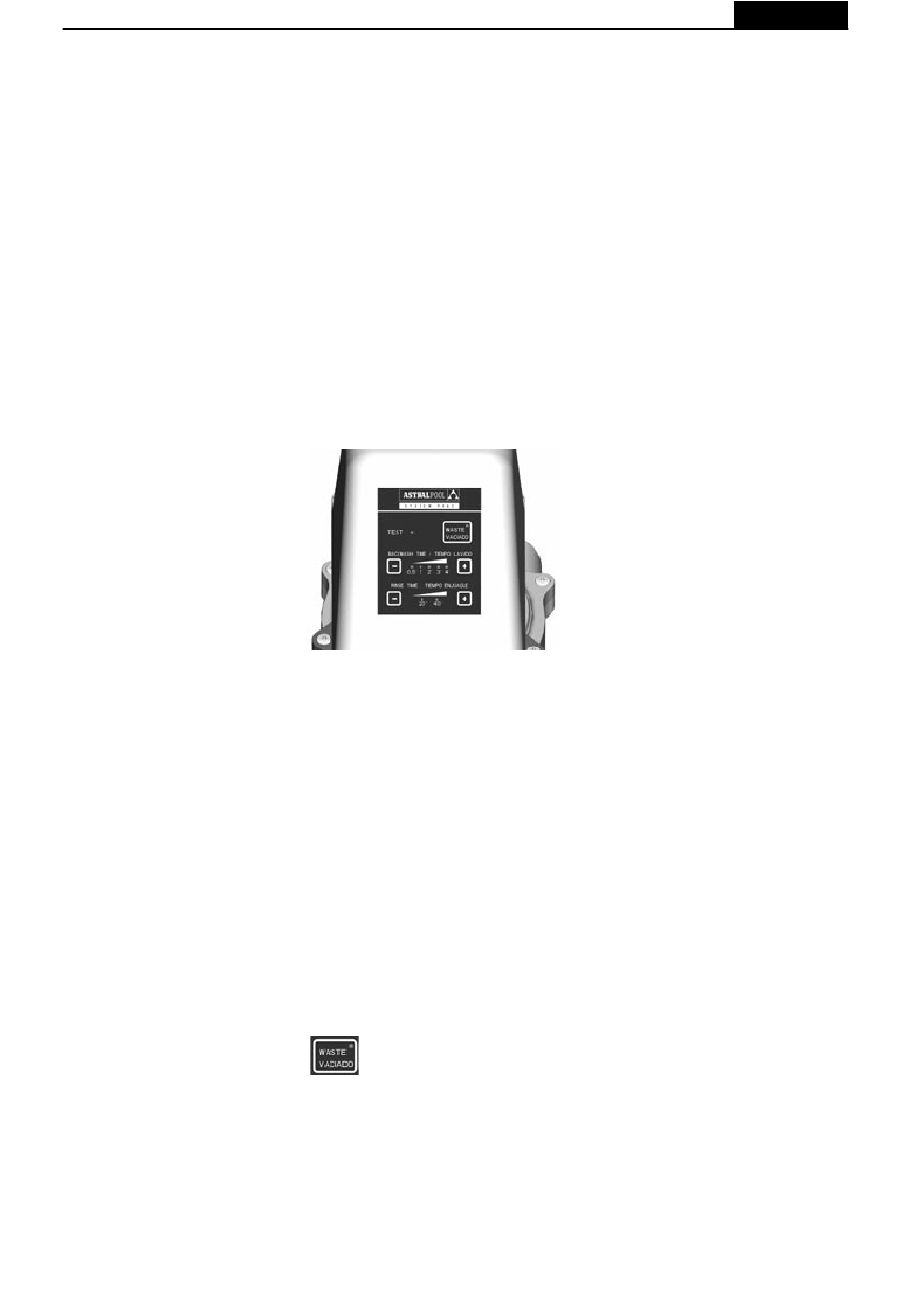

2º Waschzeit programmieren, dazu Drucktaster der elektronischen Modulmaske verwenden,
durch Betätigung von (+) bzw. (-) kann die erwünschte Zeit gewählt werden und es leuchtet
die entsprechende LED-Anzeige auf, die eingestellte Zeit erscheint in Minuten-Angabe (bei
Ausführung der Funktion durch das Ventil blinkt die Angabe).
3º Spülzeit programmieren, dazu Drucktaster der elektronischen Modulmaske verwenden, durch
Betätigung von (+) bzw. (-) kann die erwünschte Zeit gewählt werden, und es leuchtet die
entsprechende LED-Anzeige auf, die eingestellte Zeit erscheint in Sekunden-Angabe (bei
Ausführung der Funktion durch das Ventil blinkt die Angabe). Wird während des Wasch- oder
Spülbetriebes ein Taster zur Zeitabänderung betätigt, steht die neu eingestellte Zeit zur nächsten
Funktionsausführung an.

2.5 ENTLEERUNG.

Manuell auszuführender Vorgang. Folgende Anweisungen sind zu beachten:
1º Im Steuerschrank Umschalter-Drucktaser auf "0" stellen.
2º Am elektronischen Modul
Ventil stellt sich unabhängig von der aktuell ausgeführten Funktion auf Entleerungsstellung.
3º Im Steuerschrank Umschalter-Drucktaster auf "I" stellen. Dadurch wird der Zwangslauf der
Pumpe und somit der Entleerungsvorgang eingeleitet.
Diese Vorgänge sind mit dem Ventil in der Stellung "Filterung" vorzunehmen. Ist der Wasch- bzw.
Spülvorgang aktiv, so ist bis zur Beendung der entsprechenden Funktion abzuwarten.
3 Sekunden lang betätigen, bis LED-Anzeige aufleuchtet, das
