1. INSTALLATION DES VENTILS

1.1 ÜBERPRÜFUNG DES VENTILTYPS.
Mehrfachventil 1 / " Modell BASIC 115-230 VAC (50-60 Hz); Modell 2" BASIC 115-230 VAC
1
2
(50-60 Hz). Modell und Code sind auf einem Schild gemeinsam mit den Betriebsmerkmalen des
Ventils angegeben. Das Schild befindet sich am hinteren Teil des Deckels des auf dem Ventil
installierten elektronischen Moduls.
Der hydraulische und elektrische Betrieb des Ventils werden im Werk überprüft.
Es wird empfohlen, sich das Ventil vor der Montage genau anzusehen, um eventuelle, durch
mechanische Einwirkungen entstandene Schäden festzustellen.
Bei jeder berechtigten Reklamation wird das Ventil durch ein neues ersetzt.

1.2 GARANTIELEISTUNGEN.

Die Anlage verlässt das Werk geprüft. Wir garantieren deshalb seinen fehlerfreien Betrieb. Garantie
wird unter der Bedingung der korrekten Installation geleistet. Es ist deshalb notwendig, die Anlage
von einer Person installieren zu lassen, die für diese Art von Arbeiten qualifiziert ist.
1.3 STRÖMUNGSSCHEMA DER VERSCHIEDENEN BETRIEBSPOSITIONEN
Das Ventil wird gemäß den in beiliegender Broschüre beschriebenen Anweisungen in den Filter
eingebaut.
Das Ventil ist stets in der zur späteren Verwendung günstigsten Position an der oberen Filterseite
zu montieren.
Bei Montage unter Last ist das Ventil maximal mit einer Wassersäule von 6 m (19,68 ft)
belastbar.
Die für den Betrieb notwendigen hydraulischen Anschlüsse erfolgen unter Beachtung der
Markierungen am Ventil.
PUMP bezeichnet den von der Pumpe kommenden Anschluss.
TOP bezeichnet den oberen Eingang zum Filter.
BOTTOM bezeichnet den unteren Rücklauf vom Filter zum Ventil.
RETURN bezeichnet den Rücklauf vom Ventil zum Schwimmbad.
WASTE bezeichnet den Anschluss zur Entwässerung.

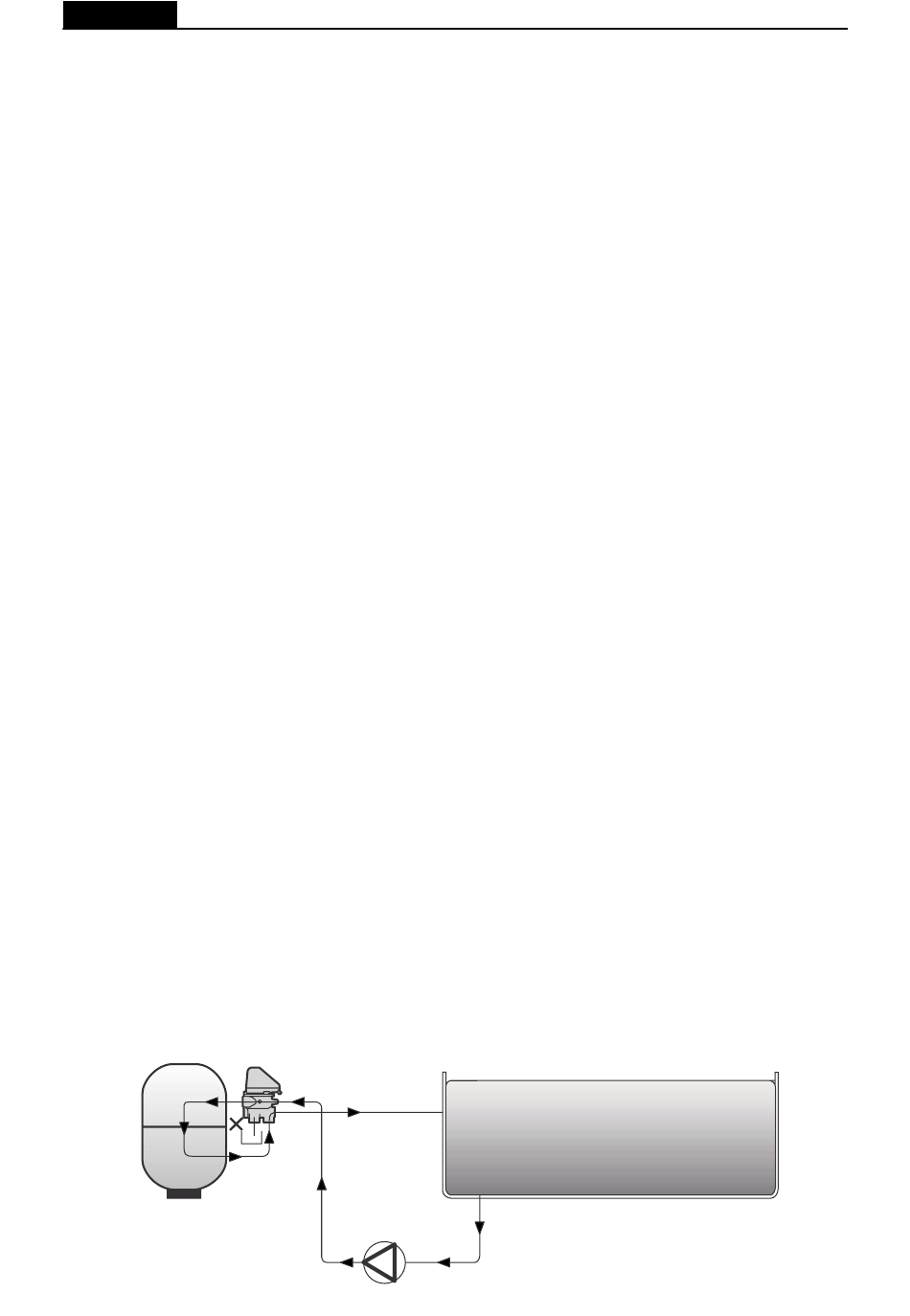

Einführung zum Ablauf des Filterprozesses:
Das Beckenwasser wird mit Hilfe des Skimmers, des Bodensaugers oder Bodenablaufventils an-
gesaugt. So gelangt es zum Mehrwegventil (Anschluss PUMP), welches es zum Filter, Anschluss
(TOP), leitet. Es läuft durch die Filterschicht und wird erneut vom Ventil über den Anschluss
(BOTTOM) aufgenommen. Über den Anschluss (RETURN) leitet das Ventil das Wasser erneut in
das Becken ein.
Das Ventil verfügt über einen integrierten Druckregler, der werkseitig auf einen Betriebsdruck von 1,5
kg/cm (21,3 psi) eingestellt ist. Sollte eine Neueinstellung notwendig sein, muss diese sich dem Druck
2
der eingebauten Pumpe anpassen, wobei der Einstellungsbereich zwischen 0,3 a 2 kg/cm (4,2-28,4 psi)
2
liegt. Je nach Erfordernissen ist die Montage mit einer Einstellung zwischen 1 y 6 kg/cm . (14,22-85,3 psi)
2
möglich. Sobald der Druck den zuvor festgelegten Grenzwert übersteigt, wechselt das Ventil automatisch
zur Position Spülen.Dieser Wechsel kann auch automatisch mittels Zeiteinstellung mit nach 7-tägigem
Betrieb, 24 Stunden lang an das Spannungsnetz geschaltetem Ventil erfolgen.
