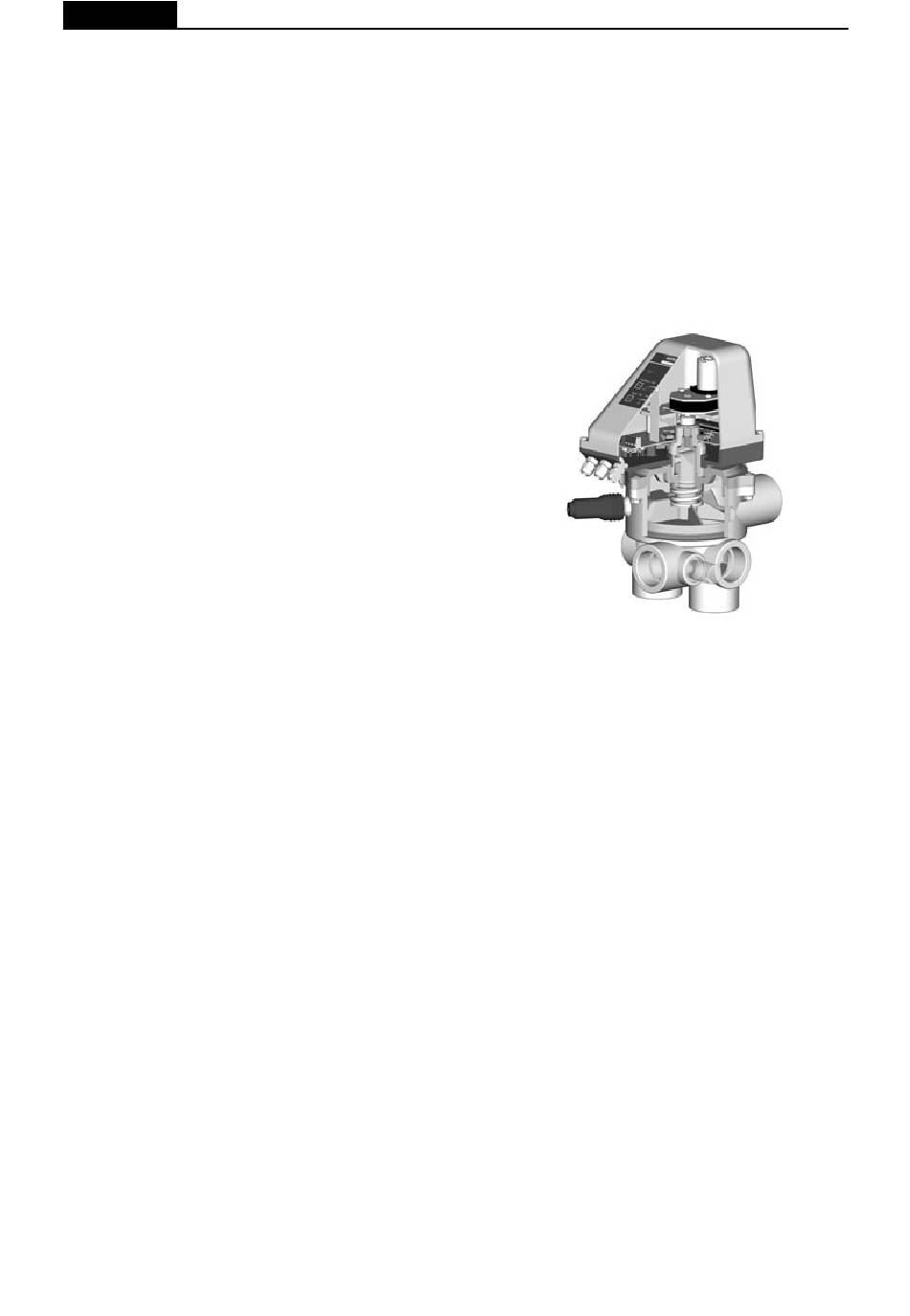

1.4 STEUERUNGSMODUL.

Dieser Teil des Ventils besteht aus einem Getriebemotor und einer Leiterplatte mit Endschaltern
für die verschiedenen Betriebspositionen des Ventils.
Im elektronischen Schaltkreis werden die Befehle zur Ausführung des zuvor eingestellten Programms
empfangen.
Verschiedene mechanische Teile führen die Ventilbewegungen aus.
Die gesamte Einheit befindet sich in einem durchsichtigen Gehäuse, welches mit vier Schrauben
verschlossen wird.
In das Modul wurde ein Signal-Lese- und Empfangsgerät integriert, mit dessen Hilfe Befehle emp-
fangen und an das Ventil weitergegeben werden.
Die ein- und ausgehenden Stromanschlüsse werden durch Stopfbuchsen geschützt. So wird eine
perfekte Isolierung gegenüber äußeren Faktoren, die die Einheit beschädigen könnten, erzielt.
Spannungszufuhr: 115-230 V Wechselspannung.

2.FUNKTION UND PROGRAMMIERUNG.

2.1 STEUERMASKE.

Im Elektrischen Moduldeckel ist eine mit Drucktastern und LED-Anzeige zur ausgeführten Funktion
ausgestattete Maske eingebaut.
(TEST) – Zeigt mögliche das Ventil beinträchtigende Störungen an. (Blinken)
(WASTE-VACIADO (ENTLEERUNG)) – Zeigt die Entleerungsfunktion an.
(-) – Wird zur Verringerung der programmierten Zeit verwendet.
(+) – Wird zur Erhöhung der programmierten Zeit verwendet.
(0.5' 1' 2' 3' 4') – Zeigt die programierte Minuten-Anzahl an.(Waschvorgang)
(20'' 40'') – Zeigt die programierte Sekunden-Anzahl an. (Spülvorgang)
Im Falle des Ausfalles von elektrischem Stromfluss geht das zum Ausfallzeitpunkt verwendete
Wasch- und Spülzeitprogramm verloren und steht anschließend mit den Werten 0,5' y 20" zur
Neuprogrammierung an.
Zur Filterungsprogrammierung der automatischen Ventileinheit ist stets ein herkömmlicher
Steuerschrank einzusetzen (möglichst von AstralPool).
Mindestbestandteile des Steuerschranks wie folgt: Differenzialschalter (empfehlenswert),
magnetothermischer Schalter, Pumpenschütz, Positionsumschalter (Lauf "II" Stillstand "O"
Zwangslauf "I") und Programmierungsuhr

2.2 ELEKTRISCHE SCHALTUNG.

Spannungsversorgung 115-230 VAC 50 u. 60 Hz
Folgende Anweisungen sind zur Vorbereitung des Steuerschrankes und zur Schaltung an das
elektronische Modul zu beachten:
STEUERSCHRANK – Vor Anschluß des Steuerschrankes an das Stromnetz sind folgende Handlungen
vorzunehmen:
1º Verbindungskabel (Klemme Nr. 4) des Umschalters und Verbindung (Klemme Nr. 4) der
Zeitschaltuhr abnehmen (SIEHE ANHANG 1).
2º Versorgung des elektronischen Moduls, es empfiehlt sich, die Stromversorgung aus dem
Steuerschrank abzunehmen, Klemmen L N T an den Ausgang des Differenzschalters (falls
vorhanden) bzw. des magnetothermischen Schalters zu schließen und mit den entsprechenden
Klemmen L N T des elektronischen Moduls zu verbinden (SIEHE ANHANG 1 - Abb.1 und Abb.2)
