Montage

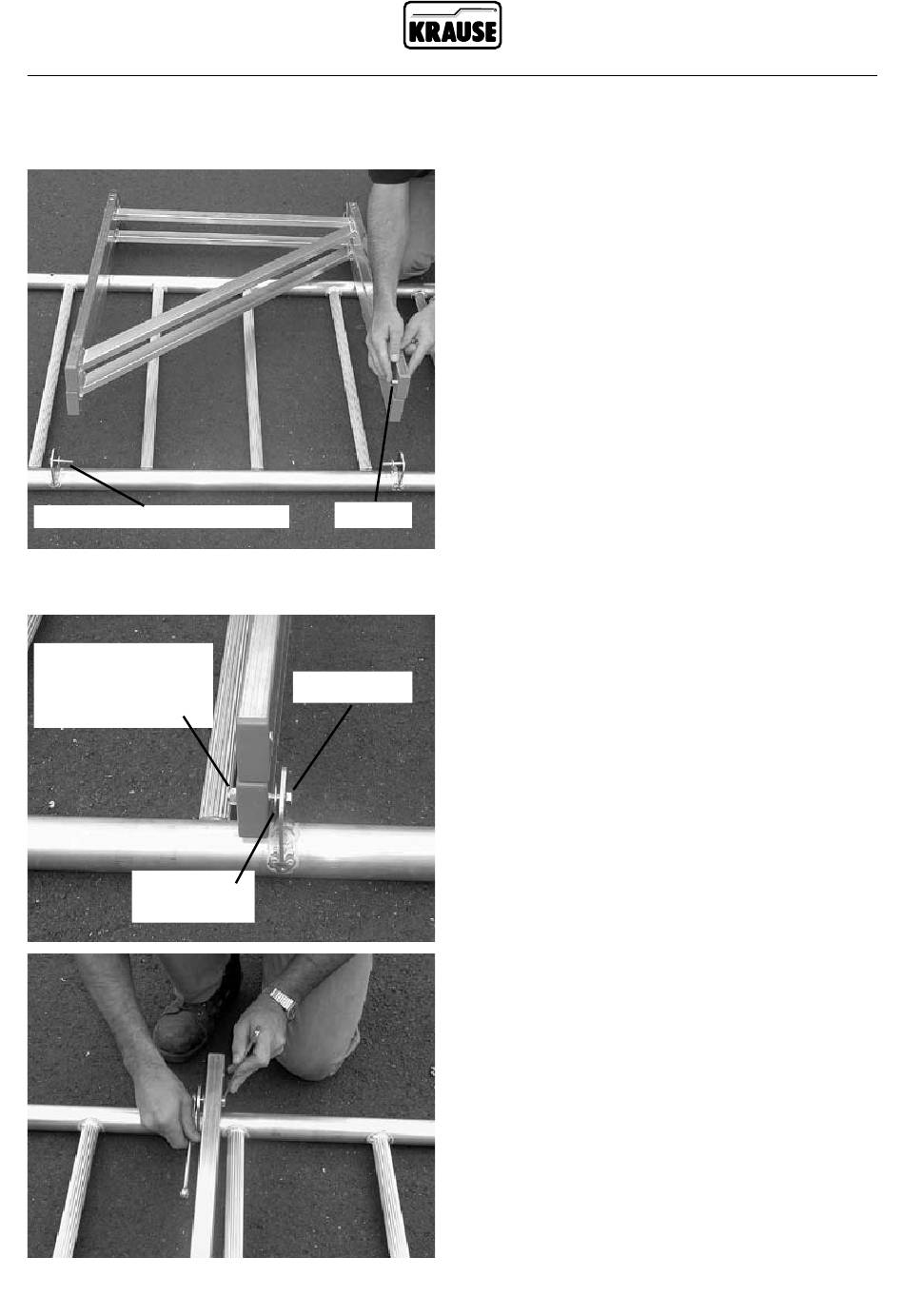

Stecken Sie die Schrauben durch die Laschen
der Vertikalrahmen und schieben Sie die groß-
en Unterlegscheiben über die Schrauben.
Nun führen Sie die Hülse, wie im neben-
stehenden Bild gezeigt, durch die dafür
vorgesehenen Bohrungen des Faltrahmens.
Schraube mit U-Scheibe Hülse
Ziehen Sie die eingesteckten Schrauben
etwas zurück und setzen Sie die Faltein-
Sicherungsmutter
heit zwischen die beiden am Vertikalrahmen
und kleiner Schraube
angebrachten Laschen.
U-Scheibe
Schieben Sie die Schrauben durch die
Hülsen. Jetzt wird die Falteinheit mit den
kleinen U-Scheiben und den Sicherungsmut-
tern verschraubt.
große
U-Scheibe
Wie nebenstehend gezeigt benötigen Sie
dazu entsprechendes Werkeug in der Schlüs-
selgröße 13. Das Anzugmoment beträgt ca.
20 Nm.
