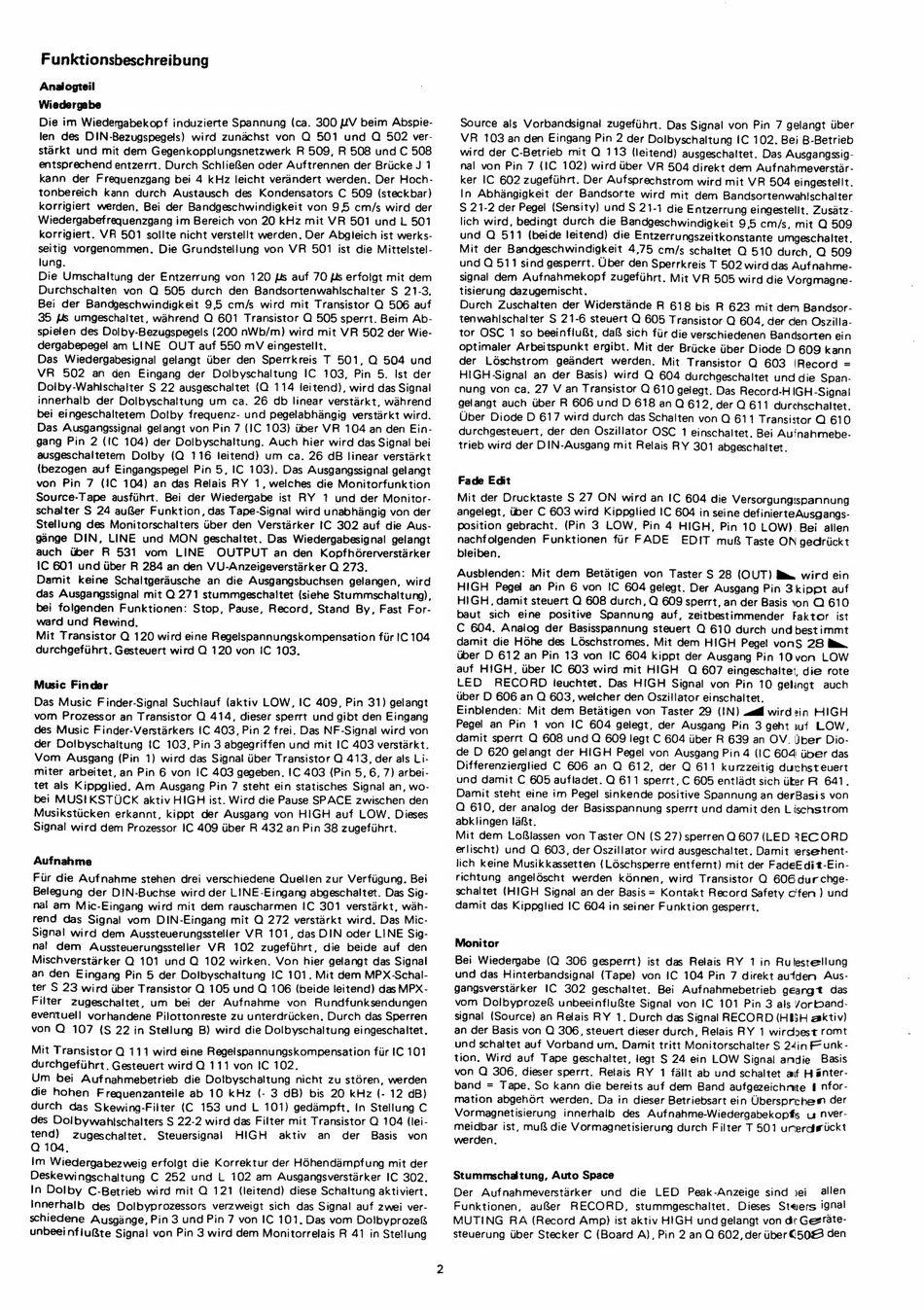

Funktionsbeschreibung
Analogteil
Wiedergabe
Die im Wiedergabekopf induzierte Spannung (ca. 300 UV beim Abspie-
len des DIN-Bezugspegels) wird zunachst von Q 501 und Q 502 ver-
starkt und mit dem Gegenkopplungsnetzwerk R 509, R 508 und C 508
entsprechend entzerrt. Durch SchlieRen oder Auftrennen der Briicke J 1
kann der Frequenzgang bei 4 kHz leicht verandert werden. Der Hoch-
tonbereich kann durch Austausch des Kondensators C 509 (steckbar)
korrigiert werden. Bei der Bandgeschwindigkeit von 95 cm/s wird der
Wiedergabefrequenzgang im Bereich von 20 kHz mit VR 501 und L 501
korrigiert. VR 501 sollte nicht verstellt werden. Der Abgleich ist werks-
seitig vorgenommen. Die Grundstellung von VR 501 ist die Mittelstel-
lung.
Die Umschaitung der Entzerrung von 120 bs auf 70 Us erfolgt mit dem
Durchschalten von Q 505 durch den Bandsortenwahischalter S 21-3.
Bei der Bandgeschwindigkeit 9,5 cm/s wird mit Transistor Q 506 auf
35 Us umgeschaltet, wahrend OQ 601 Transistor Q 505 sperrt. Beim Ab-
spielen des Dolby-Bezugspegels (200 nWb/m) wird mit VR 502 der Wie-
dergabepegel am LINE OUT auf 550 mV eingestellt.
Das Wiedergabesignal gelangt Uber den Sperrkreis T 501, QO 504 und
VR 502 an den Eingang der Dolbyschaltung IC 103, Pin 5. Ist der
Dolby-Wahlschalter S 22 ausgeschaltet (Q 114 leitend), wird das Signal
innerhalb der Dolbyschaltung um ca. 26 db linear verstarkt, wahrend
bei eingeschaltetem Dolby frequenz- und pegelabhangig verstarkt wird.
Das Ausgangssignal gelangt von Pin 7 (IC 103) itber VR 104 an den Ein-
gang Pin 2 (IC 104) der Dolbyschaltung. Auch hier wird das Signal bei
ausgeschaltetem Dolby (Q 116 leitend) um ca. 26 dB linear verstarkt
(bezogen auf Eingangspegel Pin 5, IC 103). Das Ausgangssignal gelangt
von Pin 7 (IC 104) an das Relais RY 1, welches die Monitorfunktion
Source-Tape ausfiihrt. Bei der Wiedergabe ist RY 1 und der Monitor-
schalter S 24 au@er Funktion, das Tape-Signal wird unabhangig von der
Steliung des Monitorschalters Uber den Verstarker [(C 302 auf die Aus-
gange DIN, LINE und MON geschaltet. Das Wiedergabesignal gelangt
auch uber R 531 vom LINE OUTPUT an den KopfhéGrerverstarker
iC 601 und uber R 284 an den VU-Anzeigeverstarker Q 273.
Damit keine Schaltgerausche an die Ausgangsbuchsen gelangen, wird
das Ausgangssignal mit Q 271 stummgeschaltet (siene Stummschaitung),
bei folgenden Funktionen: Stop, Pause, Record, Stand By, Fast For-
ward und Rewind.
Mit Transistor Q 120 wird eine Regelspannungskompensation fiir 1C 104
durchgefihrt. Gesteuert wird Q 120 von IC 103.
Music Finder
Das Music Finder-Signal Suchlauf (aktiv LOW, IC 409, Pin 31) gelangt
vom Prozessor an Transistor Q 414, dieser sperrt und gibt den Eingang
des Music Finder-Verstarkers IC 403, Pin 2 frei. Das NF-Signal wird von
der Dolbyschaitung {C 103, Pin 3 abgegriffen und mit IC 403 verstarkt.
Vom Ausgang (Pin 1) wird das Signal Uber Transistor Q 413, der als Li-
miter arbeitet, an Pin 6 von IC 403 gegeben. IC 403 (Pin 5, 6, 7) arbei-
tet als Kippglied. Am Ausgang Pin 7 steht ein statisches Signal an, wo-
bei MUSIKSTUCK aktiv HIGH ist. Wird die Pause SPACE zwischen den
Musiksticken erkannt, kippt der Ausgang von HIGH auf LOW. Dieses
Signal wird dem Prozessor IC 409 tber R 432 an Pin 38 zugefiihrt.
Aufnahme
Fiir die Aufnahme stehen drei verschiedene Quellen zur Verfiigung. Bei
Belegung der DIN-Buchse wird der LINE-Eingang abgeschaltet. Das Sig-
nal am Mic-Eingang wird mit dem rauscharmen !C 301 verstarkt, wah-
rend das Signal vom DIN-Eingang mit Q 272 verstarkt wird. Das Mic-
Signal wird dem Aussteuerungsstelier VR 101, das DIN oder LINE Sig-
nal dem Aussteuverungssteller VR 102 zugefiihrt, die beide auf den
Mischverstaérker Q 101 und Q 102 wirken. Von hier gelangt das Signal
an den Eingang Pin 5 der Dolbyschaltung IC 101. Mit dem MPX-Schal-
ter S 23 wird iiber Transistor Q 105 und OQ 106 (beide leitend) das MPX-
Filter z2ugeschaltet, um bei der Aufnahme von Rundfunksendungen
eventuell vorhandene Pilottonreste zu unterdricken. Durch das Sperren
von Q 107 {§S 22 in Stellung B) wird die Dolbyschaltung eingeschaitet.
Mit Transistor Q 111 wird eine Regelspannungskompensation fir IC 101
durchgefiihrt. Gesteuert wird Q 111 von IC 102.
Um bei Aufnahmebetrieb die Dotbyschaitung nicht zu stéren, werden
die hohen Frequenzanteile ab 10 kHz (- 3 dB) bis 20 kHz (- 12 dB)
durch das Skewing-Fiiter (C 153 und L 101) gedampft. In Stellung C
des Dolbywahtischalters S 22-2 wird das Filter mit Transistor Q 104 (lei-
tend) zugeschaltet. Steuersignal HIGH aktiv an der Basis von
Q 104,
Im Wiedergabezweig erfolgt die Korrektur der HGhendampfung mit der
Deskewingschaltung C 252 und L 102 am Ausgangsverstarker IC 302.
In Dolby C-Betrieb wird mit Q 121 (leitend) diese Schaitung aktiviert.
innerhalb des Dolbyprozessors
verzweigt sich das Signal auf zwei ver-
schiedene Ausgange, Pin 3 und Pin 7 von IC 101. Das vom DolbyprozeR
unbeei nfluBte Signal von Pin 3 wird dem Monitorrelais R 41 in Stellung
Source als Vorbandsigna! zugefiihrt. Das Signal von Pin 7 gelangt iiber
VR 103 an den Eingang Pin 2 der Dolbyschaltung IC 102. Bei B-Betrieb
wird der C-Betrieb mit Q 113 (lieitend) ausgeschaltet. Das Ausgangssig-
nal von Pin 7 (IC 102) wird uber VR 504 direkt dem Aufnahmeverstar-
ker IC 602 zugefihrt. Der Aufsprechstrom wird mit VR 504 eingestellt.
In Abhdngigkeit der Bandsorte wird mit dem Bandsortenwah!schalter
S 21-2 der Pegel (Sensity) und S 21-1 die Entzerrung eingestellt. Zusatz-
lich wird, bedingt durch die Bandgeschwindigkeit 9,5 cm/s, mit Q 509
und Q 511 (beide leitend) die Entzerrungszeitkonstante umgeschaltet.
Mit der Bandgeschwindigkeit 4,75 cm/s schaltet Q 510 durch, Q 509
und Q 511 sind gesperrt. Uber den Sperrkreis T 502 wird das Aufnahme-
signal dem Aufnahmekopf zugefihrt. Mit VR 505 wird die Vorgmagne-
tisierung dazugemischt.
Fade Edit
Mit der Drucktaste S 27 ON wird an IC 604 die Versorgungsspannung
angelegt, Uber C 603 wird Kippgtied IC 604 in seine definierteAusgangs-
position gebracht. (Pin 3 LOW, Pin 4 HIGH, Pin 10 LOW). Bei allen
nachfolgenden Funktionen fur FADE EDIT mu Taste ON gedriickt
bleiben.
Ausblenden: Mit dem Betatigen von Taster S 28 (OUT) Bm wird ein
HIGH Pegel an Pin 6 von IC 604 gelegt. Der Ausgang Pin 3kippt auf
HiGH, damit steuert Q 608 durch, Q 609 sperrt, an der Basis ton Q 610
baut sich eine positive Spannung auf, zeitbestimmender faktor ist
C 604. Analog der Basisspannung steuert Q 610 durch und bestimmt
damit die H6he des Léschstromes. Mit dem HIGH Pegel vonS 28 tm
Uber D 612 an Pin 13 von IC 604 kippt der Ausgang Pin 10 von LOW
auf HIGH, Uber IC 603 wird mit HIGH Q 607 eingeschaitet, die rote
LED RECORD leuchtet. Das HIGH Signal von Pin 10 gelangt auch
uber D 606 an Q 603, weicher den Oszillator einschaltet.
Einblenden: Mit dem Betadtigen von Taster 29 (IN) ca wirdein HIGH
Pegel an Pin 1 von IC 604 gelegt, der Ausgang Pin 3 geht aut LOW,
damit sperrt Q 608 und O 609 legt C 604 tiber R 639 an OV. Jber Dio-
de D 620 gelangt der HIGH Pegel von Ausgang Pin 4 (IC 604i liber das
Differenzierglied C 606 an OQ 612, der Q 611 kurzzeitig durchsteuert
und damit C 605 aufiadet. Q 611 sperrt, C 605 entladt sich Uber R 641.
Damit steht eine im Pegel sinkende positive Spannung an derBasis von
Q 610, der analog der Basisspannung sperrt und damit den L ischstrom
abklingen laft.
Mit dem LoBlassen von Taster ON (S 27) sperren Q 607 (LED 3EC ORD
erlischt) und Q 603, der Oszillator wird ausgeschaltet. Damit iersehent-
lich keine Musikkassetten {(LOschsperre entfernt) mit der FadeE dit-Ein-
richtung angeldscht werden k6nnen, wird Transistor OQ 606 durchge-
schaltet (HIGH Signal an der Basis = Kontakt Record Safety o'fen ) und
damit das Kippgtied !C 604 in seiner Funktion gesperrt.
Monitor
Bei Wiedergabe (Q 306 gesperrt) ist das Relais RY 1 in Rutestellung
und das Hinterbandsignal (Tape) von IC 104 Pin 7 direkt autden Aus-
gangsverstarker IC 302 geschaltet. Bei Aufnahmebetrieb geangt das
vom Dolbyprozef unbeeinfluRte Signal von IC 101 Pin 3 als Yortbpand-
signal (Source) an Relais RY 1. Durch das Signal RECORD (HEGH avktiv)
an der Basis von OQ 306, steuert dieser durch, Relais RY 1 wirdoest romt
und schaltet auf Vorband um. Damit tritt Monitorschalter S 24in F unk-
tion. Wird auf Tape geschaltet, legt S 24 ein LOW Signal andie Basis
von Q 306, dieser sperrt. Relais RY 1 fallt ab und schaltet aif H snter-
band = Tape. So kann die bereits auf dem Band aufgezeichnite 4 nfor-
mation abgehort werden. Da in dieser Betriebsart ein Ubersprchesm der
Vormagnetisierung innerhalb des Aufnahme-Wiedergabekopfs u nver-
meidbar ist, mu die Vormagnetisierung durch Filter T 501 unerdwiickt
werden.
Stummschaltung, Auto Space
Der Aufnahmeverstarker und die LED Peak-Anzeige sind jei allen
Funktionen, auRer RECORD, stummgeschaltet. Dieses Steers ignal
MUTING RA (Record Amp) ist aktiv HIGH und gelangt von dr Get rate-
steuerung uber Stecker C (Board A), Pin 2 an Q 602, der tiber C5083 den
