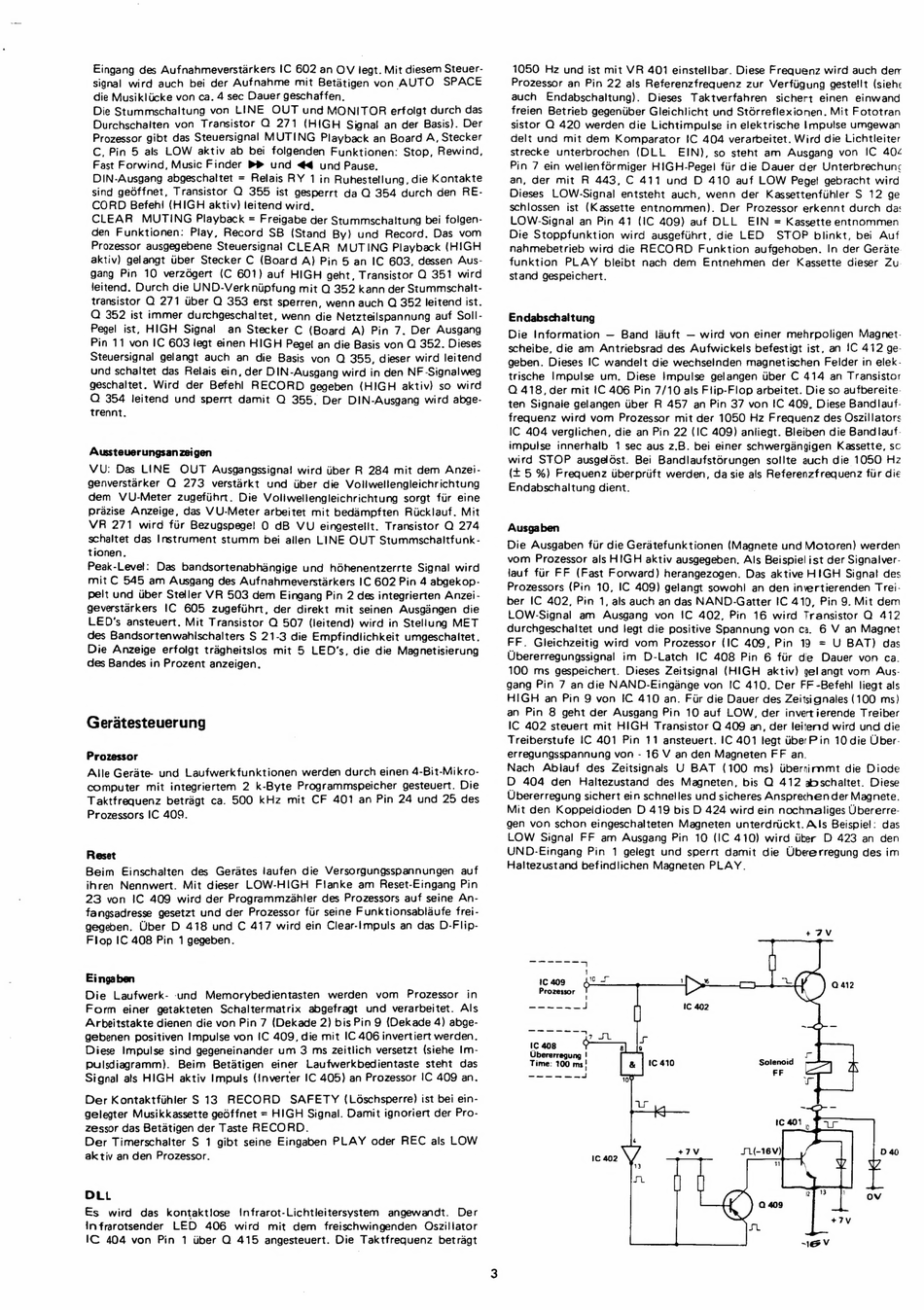

Dual C 844 Serviceanleitung Seite 3

Eingang des Aufnahmeverstarkers |C 602 an OV liegt. Mit diesem Steuer-
signal wird auch bei der Aufnahme mit Betadtigen von AUTO SPACE
die Musiklicke von ca. 4 sec Dauer geschaffen.
Die Stummschaltung von LINE OUT und MONITOR erfolgt durch das
Durchschalten von Transistor Q 271 (HIGH Signal an der Basis). Der
Prozessor gibt das Steuersignal MUTING Playback an Board A, Stecker
C, Pin 5 als LOW aktiv ab bei folgenden Funktionen: Stop, Rewind,
Fast Forwind, Music Finder P® und 44 und Pause.
DIN-Ausgang abgeschaltet = Relais RY 1 in Ruhestellung, die Kontakte
sind geoffnet, Transistor Q 355 ist gesperrt da Q 354 durch den RE-
CORD Befehi (HIGH aktiv) leitend wird.
CLEAR MUTING Playback = Freigabe der Stummschaitung bei foigen-
den Funktionen: Play, Record SB (Stand By) und Record. Das vom
Prozessor ausgegebene Steuersignal CLEAR MUTING Playback (HIGH
aktiv) gelangt Uber Stecker C (Board A) Pin 5 an IC 603, dessen Aus-
gang Pin 10 verzdgert (C 601) auf HIGH geht, Transistor Q 351 wird
leitend. Durch die UND-Verk niipfung mit Q 352 kann der Stummschal!t-
transistor Q 271 Uber Q 353 erst sperren, wenn auch Q 352 leitend ist.
Q 352 ist immer durchgeschaltet, wenn die Netzteilspannung auf Soll-
Pegel ist, HIGH Signal an Stecker C (Board A) Pin 7. Der Ausgang
Pin 11 von IC 603 legt einen HIGH Pegel an die Basis von Q 352. Dieses
Steuersignal gelangt auch an die Basis von Q 355, dieser wird leitend
und schaltet das Relais ein, der DIN-Ausgang wird in den NF -Signalweg
geschaltet. Wird der Befehl RECORD gegeben (HIGH aktiv) so wird
OQ 354 leitend und sperrt damit Q 355, Der DIN-Ausgang wird abge-
trennt.
Aussteuerungsan zeigen
VU: Das LINE OUT Ausgangssigna! wird liber R 284 mit dem Anzei-
genverstarker Q 273 verstarkt und Uber die Voliwellengleichrichtung
dem VU-Meter zugefiihrt. Die Voliwellengleichrichtung sorgt fir eine
prazise Anzeige, das VU-Meter arbeitet mit bedampften Riicklauf. Mit
VR 271 wird fur Bezugspege! 0 dB VU eingestetit. Transistor OQ 274
schaltet das Instrument stumm bei allen LINE OUT Stummschaltfunk-
ttonen.
Peak-Level: Das bandsortenabhangige und hdhenentzerrte Signal wird
mit C 545 am Ausgang des Aufnahmeverstarkers IC 602 Pin 4 abgekop-
pelt und uber Steller VR 503 dem Ejingang Pin 2 des integrierten Anzei-
geverstarkers !C 605 zugefiihrt, der direkt mit seinen Ausgdngen die
LED's ansteuert. Mit Transistor Q 507 (leitend) wird in Stellung MET
des Bandsortenwahlischalters S$ 21-3 die Empfindlichkeit umgeschaltet.
Die Anzeige erfolgt tragheitslos mit 5 LED's, die die Magnetisierung
des Bandes in Prozent anzeigen.
Geratesteuerung
Prozessor
Alle Gerate- und Laufwerkfunktionen werden durch einen 4-Bit-Mikro-
computer mit integriertem 2 k-Byte Programmspeicher gesteuert. Die
Taktfrequenz betragt ca. 500 kHz mit CF 401 an Pin 24 und 25 des
Prozessors IC 409.
Reset
Beim Ejinschalten des Gerates laufen die Versorgungsspannungen auf
ihren Nennwert. Mit dieser LOW-HIGH Fianke am Reset-Eingang Pin
23 von IC 409 wird der Programmzahler des Prozessors auf seine An-
fangsadresse gesetzt und der Prozessor fur seine Funktionsablaufe frei-
gegeben. Uber D 418 und C 417 wird ein Clear-impuls an das D-Flip-
Flop IC 408 Pin 1 gegeben.
Eingaben
Die Laufwerk- -und Memorybedientasten werden vom Prozessor in
Form einer getakteten Schaltermatrix abgefragt und verarbeitet. Als
Arbeitstakte dienen die von Pin 7 (Dekade 2) bis Pin 9 (Dekade 4) abge-
gebenen positiven Impulse von iC 409, die mit IC 406 invertiert werden.
Diese Impulse sind gegeneinander um 3 ms zeitlich versetzt (siehe Im-
pulsdiagramm). Beim Betadtigen einer Laufwerkbedientaste steht das
Signal als HIGH aktiv Impuls (inverter IC 405) an Prozessor IC 409 an.
Der Kontaktfiihnler S 13 RECORD SAFETY (Léschsperre) ist bei ein-
gelegter Musikkassette gedffnet = HIGH Signal. Damit ignoriert der Pro-
zessor das Betatigen der Taste RECORD.
Der Timerschalter S 1 gibt seine Eingaben PLAY oder REC als LOW
ak tiv an den Prozessor.
DLL
Es wird das kontaktlose Infrarot-Lichtleitersystem angewandt. Der
infrarotsender LED 406 wird mit dem freischwingenden Osziliator
IC 404 von Pin 1 Uber Q 415 angesteuert. Die Taktfrequenz betragt
1050 Hz und ist mit VR 401 einstellbar. Diese Frequenz wird auch der
Prozessor an Pin 22 als Referenzfrequenz zur Verfiigung gestellt (siehe
auch Endabschaltung). Dieses Taktverfahren sichert einen einwand
freien Betrieb gegentiber Gleichlicht und Stérreflexionen. Mit Fototran
sistor OQ 420 werden die Lichtimpulse in elektrische Impulse umgewan
delt und mit dem Komparator IC 404 verarbeitet. Wird die Lichtleiter
strecke unterbrochen (OLL EIN), so stent am Ausgang von IC 404
Pin 7 ein wellenférmiger HIGH-Pegel fiir die Dauer der Unterbrechunc
an, Ger mit R 443, C 411 und D 410 auf LOW Pegel gebracht wird
Dieses LOW-Signal entsteht auch, wenn der Kassettenfiihler S 12 ge
schlossen ist (Kassette entnommen). Der Prozessor erkennt durch da:
LOW-Signal an Pin 41 (IC 409) auf DLL EIN = Kassette entnommen
Die Stoppfunktion wird ausgefihrt, die LED STOP blinkt, bei Auf
nahmebetrieb wird die RECORD Funktion aufgehoben. In der Gerate-.
funktion PLAY bleibt nach dem Entnehmen der Kassette dieser Zu.
stand gespeichert.
Endabschaltung
Die Information — Band lauft — wird von einer mehrpoligen Magnet-
scheibe, die am Antriebsrad des Aufwickels befestigt ist, an IC 412 ge-
geben. Dieses IC wandelt die wechselnden magnetischen Feider in elek-
trische Impulse um. Diese Impulse gelangen uber C 414 an Transistor
QO 418, der mit {C 406 Pin 7/10 als Flip-Flop arbeitet. Die so aufbereite-
ten Signaie gelangen Uber R 457 an Pin 37 von IC 409, Diese Bandlauf-
frequenz wird vom Prozessor mit der 1050 Hz Frequenz des Oszillators
IC 404 verglichen, die an Pin 22 (IC 409) anliegt. Bleiben die Band lauf-
impulse innerhalb 1 sec aus 2.B. bei einer schwergangigen Kassette, sc
wird STOP ausgelost. Bei Bandlaufst6rungen sollte auch die 1050 Hz
(+ 5 %) Frequenz Uberprift werden, da sie als Referenzfrequenz fiir die
Endabschaltung dient. :
Ausgaben
Die Ausgaben fur die Geratefunktionen (Magnete und Motoren) werden
vom Prozessor als HIGH aktiv ausgegeben. Als Beispiel ist der Signalver-
lauf fur FF (Fast Forward) herangezogen. Das aktive HIGH Signal des
Prozessors {Pin 10, IC 409) gelangt sowohl an den invertierenden Trei-
ber IC 402, Pin 1, als auch an das NAND-Gatter IC 410, Pin 9. Mit dem
LOW-Signal am Ausgang von IC 402, Pin 16 wird Transistor Q 412
durchgeschaltet und legt die positive Spannung von ca. 6 V an Magnet
FF. Gleichzeitig wird vom Prozessor (IC 409, Pin 19 = U BAT) das
Ubererregungssignal im D-Latch IC 408 Pin 6 fiir die Dauer von ca.
100 ms gespeichert. Dieses Zeitsignal (HIGH aktiv) gelangt vom Aus-
gang Pin 7 an die NAND-Eingange von IC 410. Cer FF -Befehl liegt als
HIGH an Pin 9 von IC 410 an. Fir die Dauer des Zeitsignales (100 ms)
an Pin 8 geht der Ausgang Pin 10 auf LOW, der invertierende Treiber
IC 402 stevert mit HIGH Transistor Q 409 an, der leitend wird und die
Treiberstufe {C 401 Pin 11 ansteuert. iC 401 legt UberPin 10 die Uber-
erregungsspannung von - 16 V an den Magneten FF an.
Nach Abiauf des Zeitsignals U BAT (100 ms) iibernirmmt die Diode
D 404 den Haltezustand des Magneten, bis Q 412 abschaltet. Diese
Ubererregung sichert ein schnelles und sicheres Ansprechen der Magnete.
Mit den Koppeidioden D 419 bis D 424 wird ein nochmaliges Ubererre-
gen von schon eingeschalteten Magneten unterdrickt. Als Beispiel: das
LOW Signal FF am Ausgang Pin 10 (IC 410) wird Uber D 423 an den
UND-Eingang Pin 1 gelegt und sperrt damit die Ubeerregung des im
Haltezustand befindlichen Magneten PLAY.
+Z4v
ee a J i iC 402
eumelanin ems 5 -—<
cas |= Oe IE
Time: 100m a IC 410 Boland aie;
ee aa 10¥
a ae
7 1c401, Tap
'
+7V sel 37 D 40
icaoz \/
13
1 W/ W/7
ee
@ Q 409
Sik
29 3 t ov
9 V
