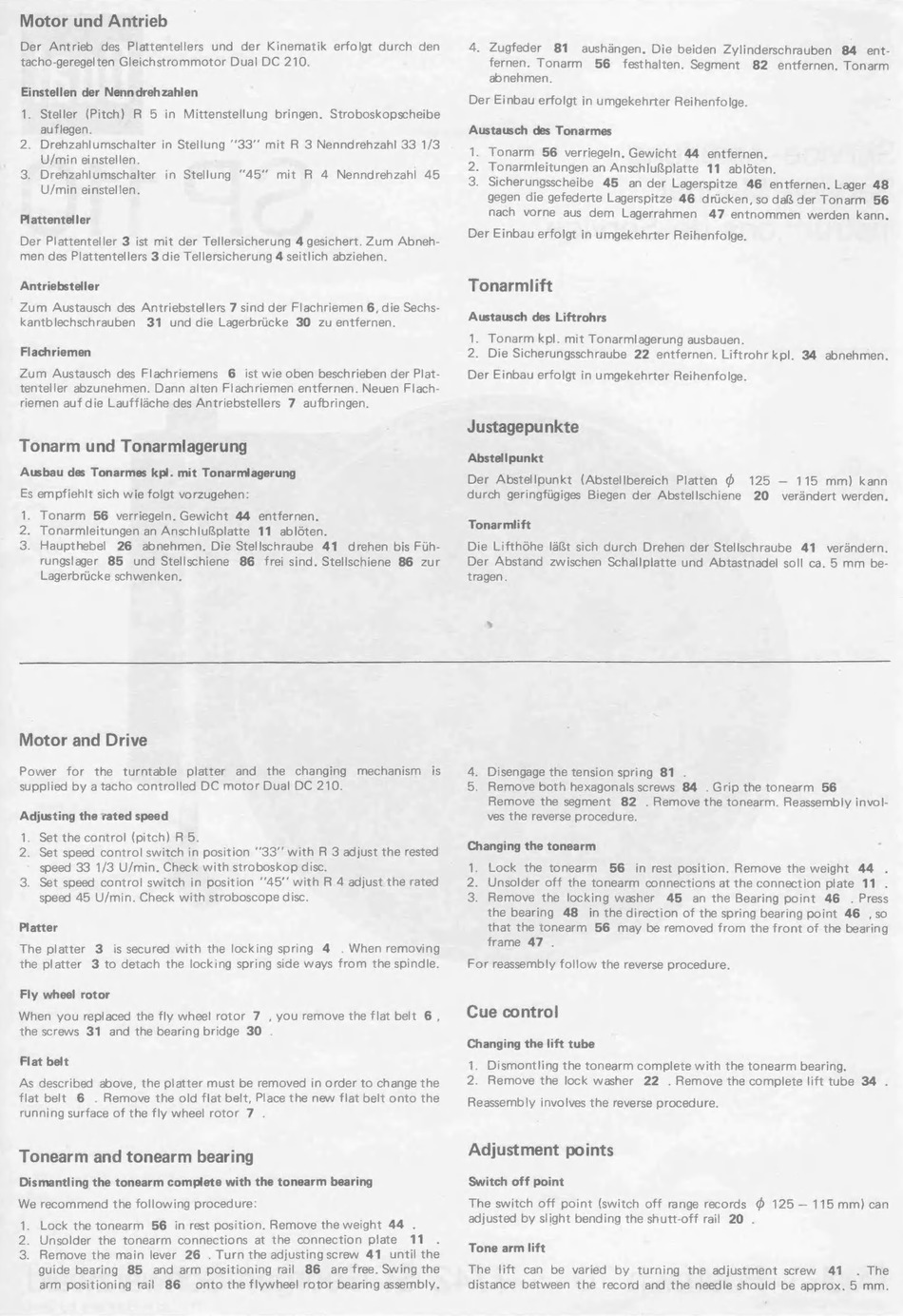

Motor und Antrieb
Der Antrieb des Plattentellers und der Kinematik erfolgt durch den
tacho-geregelten Gleichstrommotor Dual DC 210.
Einstellen der Nenndrehzahlen
1. Steller (Pitch) R 5 in Mittenstellung bringen. Stroboskopscheibe
auflegen.
2. Drehzahlumschalter in Stellung 33" mit R 3 Nenndrehzahl 33 1/3
U/min einstellen.
3. Drehzahlumschalter in Stellung "45" mit R 4 Nenndrehzahl 45
U/min einstellen.
Plattenteller
Der Plattenteller 3 ist mit der Tellersicherung 4 gesichert. Zum Abneh-
men des Plattentellers 3 die Tellersicherung 4 seitlich abziehen.
Antriebsteller
Zum Austausch des Antriebstellers 7 sind der Flachriemen 6, die Sechs-
kantblechschrauben 31 und die Lagerbrücke 30 zu entfernen.
Flachriemen
Tonarm und Tonarmlagerung
Tonarmlift
Justagepunkte
Abstellpunkt
Motor and Drive
Adjusting the rated speed
1. Set the control (pitch) R 5.
3. Set speed control switch in position "ABT" with R 4 adjust the rated
speed 45 U/min. Check with stroboscope disc.
Platter
The platter 3 is secured with the locking spring 4
. When removing
the platter 3 to detach the locking spring side ways from the spindle.
Fly wheel rotor
When you replaced the fly wheel rotor 7 , you remove the flat belt 6,
the screws 31 and the bearing bridge 30 .
Flat belt
As described above, the platter must be removed in order to change the
flat belt 6 . Remove the old flat belt, Place the new flat belt onto the
running surface of the fly wheel rotor 7 .
Tonearm and tonearm bearing
Dismantling the tonearm complete with the tonearm bearing
We recommend the following procedure:
1. Lock the tonearm 56 in rest position. Remove the weight 44 .
Changing the tonearm
Cue control
Changing the lift tube
1. Dismontling the tonearm complete with the tonearm bearing.
2. Remove the lock washer 22 . Remove the complete lift tube 34
.
Reassembly involves the reverse procedure.
Adjustment points
Switch off point
Tone arm lift
