MoNtAGeANLeituNG
Warnung!
Es ist zu empfehlen, dass ein Öhlins Händler den
Stoßdämpfer einbaut.
Warnung!
Achten Sie darauf, dass Ihr Motorrad einen sicheren
Stand hat und nicht kippen kann.
Hinweis!
Reinigen Sie das Fahrzeug sorgfältig vor der Montage
des Stoßdämpfers.
Hinweis!
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung wenn Sie Arbeiten am
Motorrad ausführen. Dort erfahren Sie mehr über
Montagevorgänge und Einstellwerte.
1
Stellen Sie das Motorrad auf einen
Montageständer. Das Hinterrad sollte den
Boden dabei nur ganz leicht berühren.
2
Lösen und demontieren Sie die Schrauben
der unteren Verkleidung, damit diese geteilt
werden kann.
3

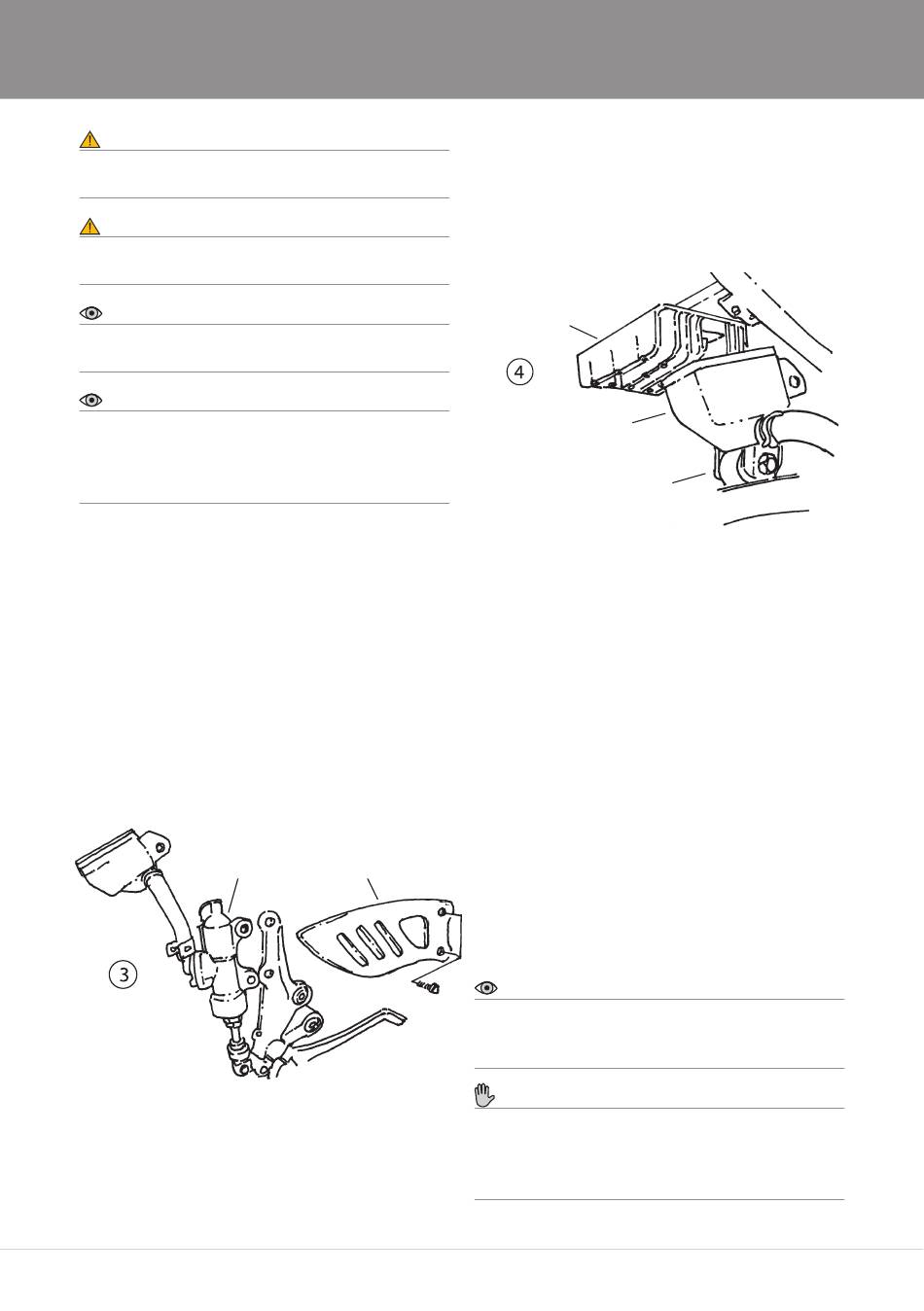

Lösen Sie den hinteren Bremszylinder durch
die Demontage des Bremszylinderprotektors.
Hinterer
Bremszylinder
4
Lösen Sie den Ausgleichsbehälter der
Hinterradbremse und den Regler, der sich
oberhalb des originalen Stoßdämpfers
befindet.
Bremsflüssigkeits-
ausgleichsbehälter
5
Lösen Sie zuerst die untere und danach die
obere Stoßdämpferanbindung.
6
Nehmen Sie den originalen Stoßdämpfer nach
oben und nach hinten aus dem Motorrad aus.
7
Bringen Sie den Öhlins Stoßdämpfer in
Position und bauen Sie ihn ein.
8
Montieren Sie die obere und dann die untere
Bremszylinder-
Stoßdämpferanbindung.
protektor
9
Montieren Sie den Regler, den Bremszylinder
und die untere Verkleidung.
Bevor Sie die Schrauben anziehen, lassen Sie das
Motorrad etwas ab, so dass der Stoßdämpfer leicht
gestaucht wird.
Achten Sie darauf, alle Schrauben entsprechend dem
vorgegebenen Drehmoment anzuziehen. Überprüfen
Sie, dass nichts den Stoßdämpfer am Ein- und
Ausfedervorgang hindert oder diesen beeinflusst.
2/4
Regler
Obere Stoßdämpfer-
anbindung
Hinweis!
Achtung!
