Produktinformation Wärmemelder ADW 53A
Pl-
34.83a
5.2
Anschaltung

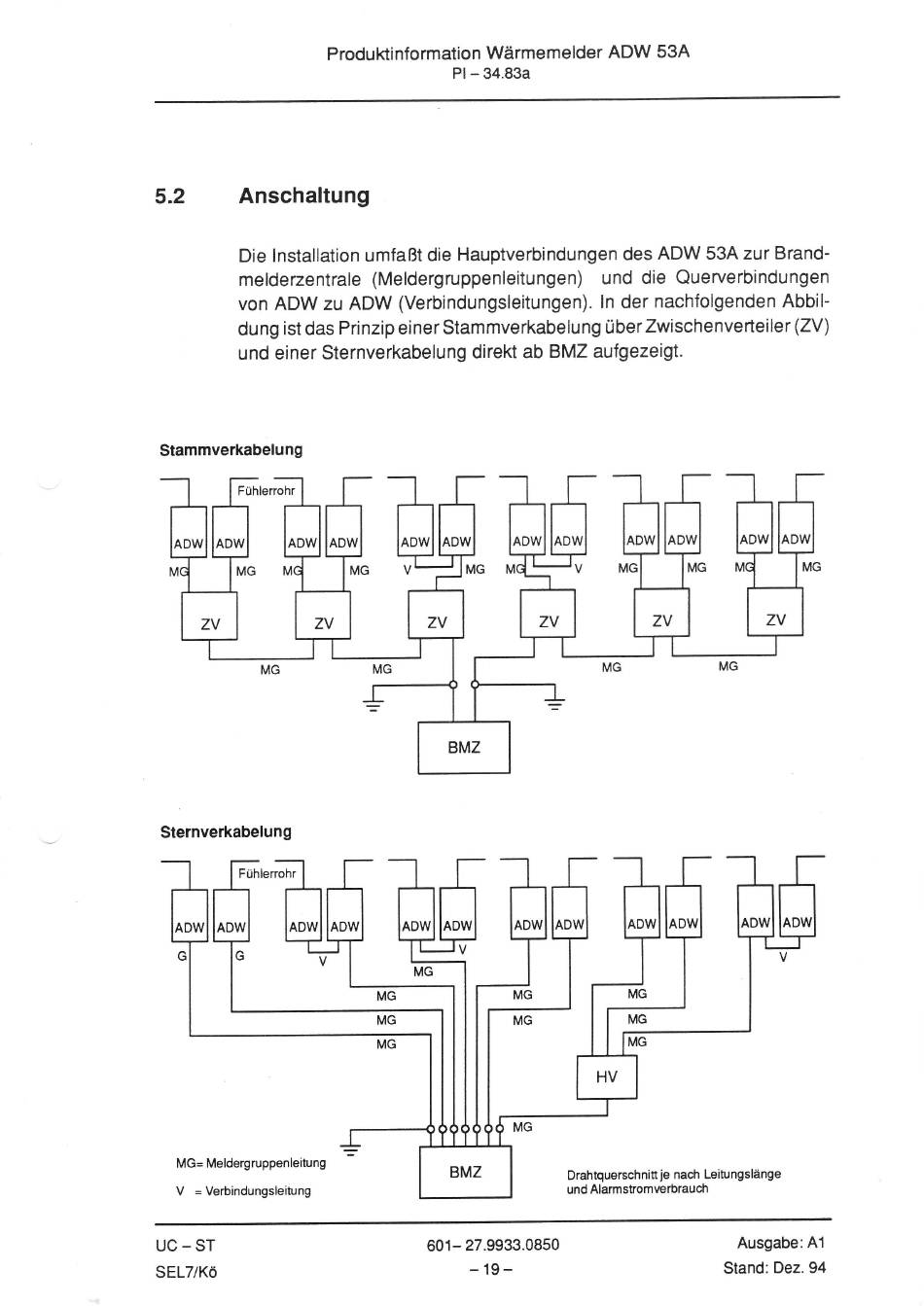

Die lnstallation umfaßt die Hauptverbindungen des ADW 53A zur Brand-
melderzentrale (Meldergruppenleitungen) und
die
Querverbindungen
von ADW zu ADW (Verbindungsleitungen). ln der nachfolgenden Abbil-
dung
ist das Prinzip
einer Stammverkabelung überZwischenverteiler (ZY)
und einer Sternverkabelung direkt ab BMZ aufgezeigt.
Stammverkabelung
Sternverkabelung
Fühlerrohr
MG= Meldergruppenleitung
V
= Verbindungsleitung
Drahtquerschnitt
je
nach Leitungslänge
und
Alarmstromve rbrauch
UC-ST
SELT/Kö
601-
27.9933.0850
_19_
Ausgabe:
Al
Stand:
Dez.94
