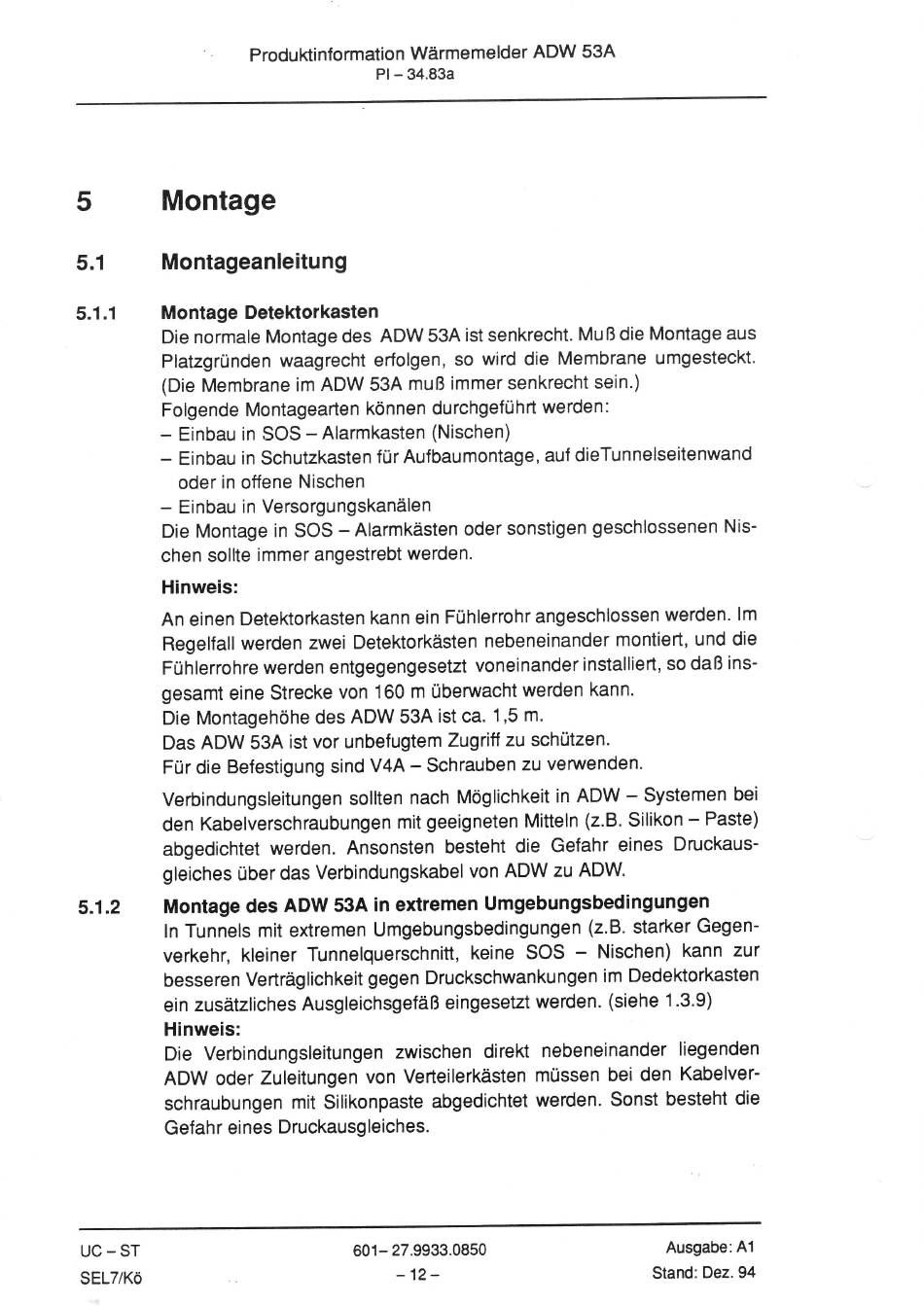

Produktinformation Wärmemelder ADW
534
Pl-
34.83a
5
Montage
Montageanleitung
Montage Detektorkasten
Die normale Montage
des
ADW 53A ist senkrecht. Muß die Montage aus
Platzgründen waagrecht erfolgen, so wird
die
Membrane umgesteckt'
(Die Membrane im ADW 53A muß immer senkrecht sein.)
Folgende Montagearten können durchgeführt werden:
-
Einbau in SOS
-
Alarmkasten (Nischen)
-
Einbau in Schutzkasten für Aufbaumontage, auf dieTunnelseitenwand
oder in offene Nischen
-
Einbau in Versorgungskanälen
Die Montage in SOS
-
Alarmkästen oder sonstigen geschlossenen Nis-
chen sollte immer angestrebt werden.
Hinweis:
An einen Detektokasten kann ein FÜhlerrohr angeschlossen werden. lm
Regelfall werden zwei Detektorkästen nebeneinander montiert, und die
Fühlerrohre werden entgegengesetzt voneinander installiert, so daß ins-
gesamt eine Strecke von 160 m überwacht werden
kann.
Die Montagehöhe des ADW 53A
ist
ca. 1,5 m'
Das ADW 53A ist vor unbefugtem Zugritl zu schützen.
Für
die
Befestigung sind V4A
-
Schrauben zu verwenden.
Verbindungsleitungen sollten nach Möglichkeit in ADW
-
Systemen
bei
den Kabelverschraubungen
mit
geeigneten Mitteln (z.B' Silikon
-
Paste)
abgedichtet werden. Ansonsten besteht
die
Gefahr eines
Druckaus-
gleiches über das Verbindungskabel von ADW zu
ADW.
Montage des ADW 53A in extremen umgebungsbedingungen
ln Tunnels mit extremen Umgebungsbedingungen (2.8. starker Gegen-
verkehr, kleiner Tunnelquerschnitt, keine SOS
-
Nischen) kann zur
besse
re
n
Ve
rträg
lichkeit
gege
n Druckschwan
ku
nge
n
i
m Dedektorkasten
ein zusätzliches Ausgleichsgefäß eingesetzt werden. (siehe
1.3.9)
Hinweis:
Die
Verbindungsleitungen zwischen
direkt
nebeneinander
liegenden
ADW oder Zuleitungen von Verteilerkästen müssen bei den
Kabelver-
schraubungen mit Silikonpaste abgedichtet werden. Sonst besteht die
Gefah r
ei
nes Druckausgleiches.
5.1
5.1.1
5.1.2
UC_ST
SELT/KÖ
601-
27.9933.0850
-
12-
Ausgabe:
Al
Stand:
Dez.94
