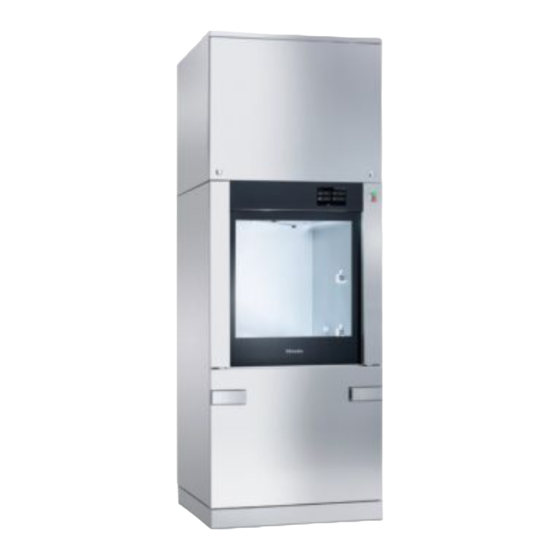

Miele PLW 8616 Installationsplan
Vorschau ausblenden Andere Handbücher für PLW 8616:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

PLW 8616
de
Installationsplan
fr
Schéma d'installation
nl
Installatieschema
no
Installasjonsveiledning
M.-Nr. 12 020 871

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele PLW 8616

  • Seite 1 PLW 8616 Installationsplan Schéma d’installation Installatieschema Installasjonsveiledning M.-Nr. 12 020 871...
  • Seite 2 de ............................fr ............................25 nl ............................47 no ............................68...
  • Seite 3: Inhaltsverzeichnis

    de - Inhalt Hinweis zum Installationsplan..................Gerätemaße ........................Installationshinweise....................... Aufstellen........................... Sockel (FP) ........................Aufsatzverkleidung (TC)....................Verkleidung kundenseitig ....................Reihenaufstellung ......................Versorgungsleitungen......................Installationsbereich kundenseitig .................. Anschlüsse Aufsatzverkleidung (TC) ................Elektroanschluss ....................... 10 RCD-Schutzschalter...................... 10 Rechtsdrehfeld ......................10 Potenzialausgleich......................10 Dampfanschluss (optional) ....................11 Druckluftanschluss ......................
  • Seite 4: Hinweis Zum Installationsplan

    Sockel Dampfkondensator TC 900 Aufsatzverkleidung Berechtigung zur Das Reinigungsgerät darf nur durch den Miele Kundendienst oder ei- Installation ne entsprechend autorisierte Fachkraft installiert und in Betrieb ge- nommen werden. Die Installationen müssen entsprechend den jeweilig gültigen Vor- schriften, gesetzlichen Grundlagen, den Unfallverhütungsvorschrif-...
  • Seite 5: Gerätemaße

    - Gerätemaße Vorderansicht 3–6 X/Y = TC 900 TC 900 PLW 8616 PLW 8616 FP 900 FP 900 Draufsicht Aufsatzver- kleidung (TC)
  • Seite 6 - Gerätemaße Seitenansicht TC 900 PLW 8616 FP 900 Draufsicht Sockel (FP)  Ablauf Bodenwanne Be-/Entladerichtung  Abwasser...
  • Seite 7: Installationshinweise

    de - Installationshinweise Aufstellen Sockel (FP) Für das Aufstellen des Reinigungsgeräts wird ein Sockel benötigt. Der Sockel ist mit höhenverstellbaren Füßen und einer Auffangwanne z. B. für Kondenswasser ausgestattet. Aufsatzver- Die Aufsatzverkleidung (TC) ermöglicht im Wartungs- und Servicefall kleidung (TC) den Zugriff auf die technische Ausstattung oberhalb des Spülraums, z. B.
  • Seite 8: Versorgungsleitungen

    de - Installationshinweise Versorgungsleitungen Die Anschlüsse für die Versorgungsleitungen befinden sich am Reini- gungsgerät oberhalb der Aufsatzverkleidung. Die kundenseitigen Versorgungsleitungen und der Abluftanschluss müssen in einer Höhe von 2650 mm über der Oberkante des fertigen Fußbodens enden, damit die Aufsatzverkleidung (TC) auf dem Reini- gungsgerät montiert werden kann.
  • Seite 9: Anschlüsse Aufsatzverkleidung (Tc)

    de - Installationshinweise Anschlüsse Auf- Die folgenden Leitungen werden außerhalb des Installationsbereichs satzverkleidung durch die Abdeckung des Reinigungsgeräts geführt: (TC) Durchführung für: – Netzanschlussleitung – Datenleitung – Potentialausgleich (optional) – Fremdspannung für die potentialfreien Kontakte am Anschluss- modul (optional) – Leitungen zu den potentialfreien Kontakten am Anschlussmodul (optional) Abluftleitung Anschlusskasten Netzanschlussleitung...
  • Seite 10: Elektroanschluss

    - Installationshinweise Elektroanschluss Alle Arbeiten, die den Elektroanschluss betreffen, dürfen nur vom Miele Kundendienst oder einer qualifizierten Elektrofachkraft durchge- führt werden. Die Installation des Reinigungsgeräts muss der Messkategorie CAT II gemäß IEC 61010-1 entsprechen. Der Elektroanschluss des Reinigungsgeräts erfolgt von oben. Sie be- nötigen innerhalb der Aufsatzverkleidung eine Netzanschlussleitung...
  • Seite 11: Dampfanschluss (Optional)

    de - Installationshinweise Dampfanschluss (optional) Dual beheizte Reinigungsgeräte mit Dampf- und Elektroheizung (EL/ S) müssen an trockenen Industriedampf angeschlossen werden. Die Schläuche für Dampf und Kondensat lassen sich ca. 300 mm aus der Aufsatzverkleidung herausziehen. Kundenseitig müssen ein Absperrventil, ein Schmutzfänger und eine Entwässerung in der Dampfleitung installiert sein.
  • Seite 12: Netzwerkanschluss

    de - Installationshinweise Netzwerkanschluss Das Reinigungsgerät ist mit einer Ethernet Schnittstelle ausgestattet. Der Netzwerkanschluss RJ45 befindet sich innerhalb der Aufsatzver- kleidung oberhalb des Spülraums. Kundenseitig wird ein Netzwerkanschluss oberhalb des Reinigungs- geräts benötigt. Bei der parallelen Verlegung von Netzwerkkabel und Elektroanschluss benötigen Sie innerhalb der Aufsatzverkleidung 1500 mm Kabellänge.
  • Seite 13: Netzwerkprotokolle

    de - Installationshinweise Netzwerk- Das Reinigungsgerät unterstützt die Kommunikation über folgende protokolle Netzwerkprotokolle: Netzwerk- Beschreibung Port protokolle DHCPv4 Dynamische IPv4 Adressen Vergabe 68/UDP DHCPv6 Dynamische IPv6 Adressen Vergabe 546/UDP HTTPS Weboberfläche zur Parametrierung des 443/TCP Reinigungsautomaten Zusätzlich werden die Protokolle ICMPv4 und ICMPv6 unterstützt. Wasseranschluss Wasserzulauf Schließen Sie das Reinigungsgerät nur an ein vollständig entlüfte-...
  • Seite 14: Wasserablauf

    de - Installationshinweise Wasserablauf Das Abwasser muss durch eine entsprechend dimensionierte Sam- melleitung ≥DN 100 mit Gefälle aufgenommen werden. Die Abwasserleitungen müssen bis mindestens 94 °C temperaturbe- ständig sein. Montieren Sie kundenseitig einen Geruchsverschluss. Wenn mehrere Reinigungsgeräte in Reihe aufgestellt werden, muss die Sammelleitung die entsprechende Abwassermenge aufnehmen können.
  • Seite 15 de - Installationshinweise Ablaufpumpe (DP) Das Reinigungsgerät kann mit einer Ablaufpumpe ausgestattet wer- (optional) den. Die Ablaufpumpe pumpt das Abwasser zu einem Bodenablauf oder einer Abwasserleitung an der Decke. Die maximale Abpumphö- he beträgt 3000 mm. Be-/Entlade- richtung ≥ DN 100 ≥...
  • Seite 16: Abluftanschluss

    de - Installationshinweise Abluftanschluss Das Reinigungsgerät muss an eine Lüftungs- oder Klimaanlage ange- schlossen werden. Während des Betriebs wird pro Reinigungsgerät für den Abluftanschluss ein permanenter Volumenstrom von 350 m benötigt. Entsprechend der Abluftmenge muss Zuluft über die Raum- lufttechnik oberhalb der Aufsatzverkleidung (TC) zugeführt werden. Bei fehlender Zuluftleitung muss eine Aufsatzverkleidung mit Belüf- tungsschlitzen auf der Beladeseite verwendet werden.
  • Seite 17: Dampfkondensator (Optional)

    de - Installationshinweise Dampfkondensator (optional) Wenn die Abluftleitung des Reinigungsgeräts an eine Klimaanlage an- geschlossen wird, muss ein Dampfkondensator vorgeschaltet wer- den, um die Abluft zu entfeuchten. Der Dampfkondensator muss in Verbindung mit einem Trocknungsag- gregat betrieben werden. Installieren Sie kundenseitig Absperrventile in dem Wasserzulauf des Dampfkondensators.
  • Seite 18: Anschlussmodul

    de - Installationshinweise Anschlussmodul Das Reinigungsgerät ist mit einem Anschlussmodul ausgestattet, mit dessen potentialfreien Ein- und Ausgängen Betriebszustände abge- fragt und externe Komponenten angesteuert werden können. Das An- schlussmodul enthält 3 Stecker, Stecker 5 (gelb) mit 4 Eingängen, Stecker 6 (grün) mit 5 Ausgängen und Stecker 7 (rot) mit 4 Ausgän- gen.
  • Seite 19: Potentialfreie Ausgänge

    de - Installationshinweise potentialfreie Ausgänge Parameter Der Kontakt wird angesteuert, ... – Trocknung aktiv wenn das Trocknungsaggregat aktiv ist Programm läuft während ein Programm läuft Betrieb während die Maschine eingeschaltet ist Störung wenn eine Störung vorliegt. Status Tür Beladeseite während die Tür auf der Beladeseite geöffnet wird Status Tür Endladeseite während die Tür auf der Entladeseite geöffnet wird Programm beendet...
  • Seite 20: Technische Daten

    1770 mm Höhe inklusive Sockel und Aufsatzverkleidung 2495 mm Breite 900 mm Tiefe 990 mm Gewicht Variante PLW 8616 EL Nettogewicht inklusive Sockel und Aufsatzverkleidung 466 kg Nettogewicht plus EL/S, DU, SC, CT 639 kg Betriebsgewicht max. 815 kg 1333 N größte Einzellast max. (Fuß 5 cm Flächenlast (Deckentragfähigkeit) max.
  • Seite 21: Dampfanschluss (Optional)

    de - Technische Daten Dampfanschluss (optional) Qualität Industriedampf trocken Dampfdruck (Überdruck) 250-1000 kPa Auslegeleistung für Dampf- und Kondensatleitung 50 kg/h Dampfleitung, kundenseitig mit Absperrventil, Außengewinde 3/4" flächendichtend Kondensatleitung, kundenseitig mit Absperrventil, Außenge- 1/2" winde flächendichtend Druckluftanschluss Druckluft technisch ISO 8573-1: Klasse 4 Druck 600–800 kPa Auslegeleistung 5 l/min...
  • Seite 22: Wasserablauf

    de - Technische Daten Wasserablauf Ablaufventil (DV) Wassertemperatur max. 94 °C Volumenstrom kurzzeitig max. 162 l/min Abwasseranschluss kundenseitig für das Gerät DN 50 Abwasseranschluss kundenseitig für die Bodenwanne DN 50 ≥ DN 100 Abwasserleitung Ablaufpumpe (DP) (optional) Wassertemperatur max. 94 °C Volumenstrom kurzzeitig max. 162 l/min Abpumphöhe min. 200 mm Abpumphöhe max.
  • Seite 23: Betriebsbedingungen

    de - Technische Daten Betriebsbedingungen Umgebungstemperatur 5–40 °C Relative Luftfeuchte: minimal 10 % maximal für Temperaturen bis 31 °C 80 % linear abnehmend für Temperaturen bis 40 °C 50 % Höhe über NN bis maximal 1500 m Emissionswerte Wärmeabgabe Beladeseite 600 W Entladeseite 600 W Spülgut nach dem Entladen 1400 W Schalldruckpegel Schalldruckpegel LpA im Reinigen und Trocknen...
  • Seite 88 Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Germany Telefon: 05241 89-0 Telefax: 05241 89-2090 Internet: www.miele.com/professional Änderungen vorbehalten/2022-08-17 M.-Nr. 12 020 871 / 00...
