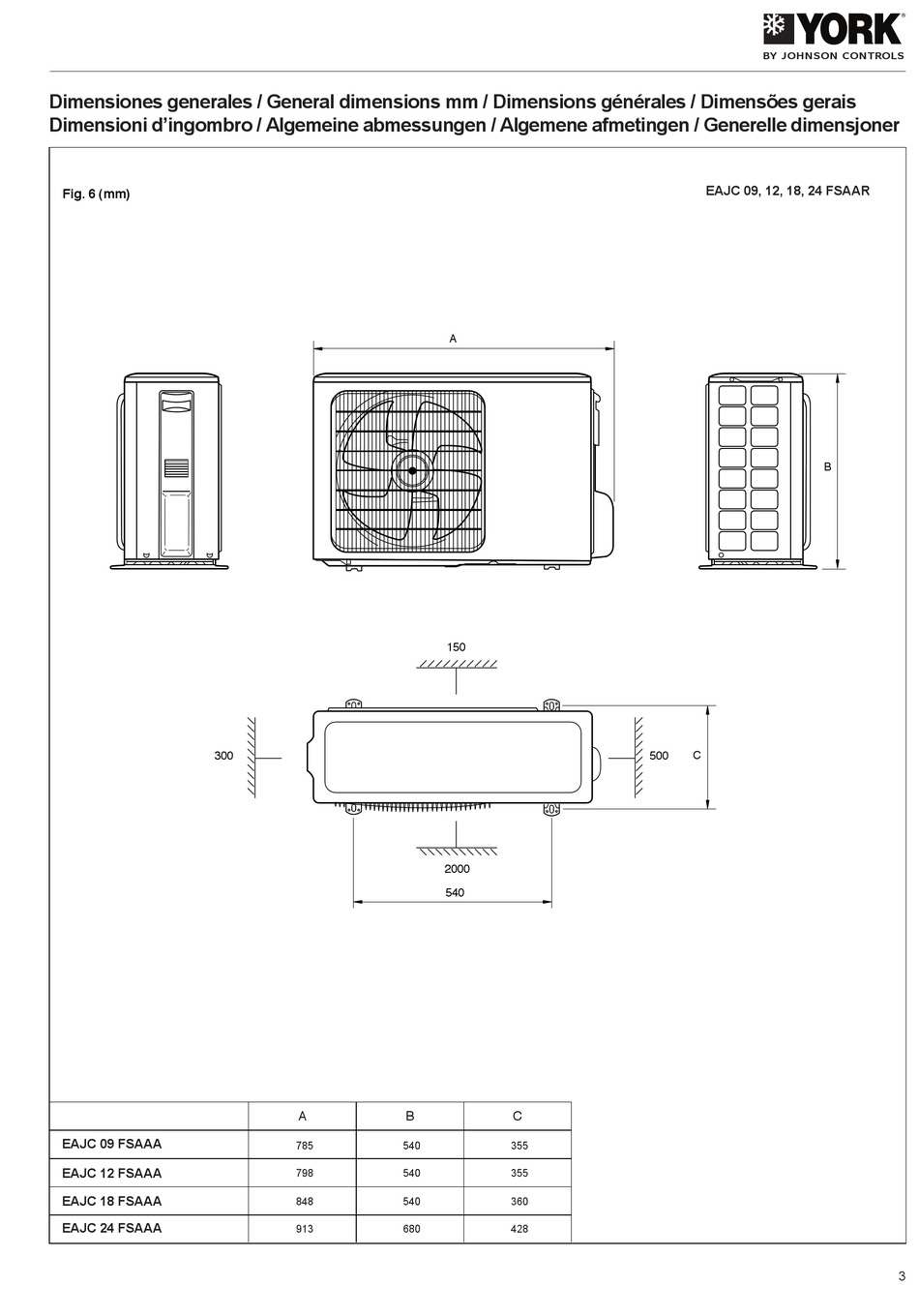

Dimensiones generales / General dimensions mm / Dimensions générales / Dimensões gerais
Dimensioni d'ingombro / Algemeine abmessungen / Algemene afmetingen / Generelle dimensjoner
Fig. 6 (mm)
300
EAJC 09 FSAAA
EAJC 12 FSAAA
EAJC 18 FSAAA
EAJC 24 FSAAA
A
150
2000
540
A B
785 540
798 540
848 540
913 680
500
C
355
355
360
428
by johnson controls
EAJC 09, 12, 18, 24 FSAAR
B
C
3
