1. Die Abdeckplatte und die Zierleisten oben und unten lösen und entfernen.
Vorhandene Abdeckkappen von der linken Seite (oben/unten) entfernen
und nach dem Türanschlagwechsel auf der andere Seite wieder einsetzen.
2. Die Schraube (21) vom oberen Scharnier (23) lösen und das Scharnier entfernen.
3. Die Gerätetür leicht öffnen und vorsichtig aus dem unteren Scharnier (34)
aushebeln und sorgsam zur Seite legen.
4. Die Scharnierschraube (35) vom unteren Scharnierband (36) lösen.
Die Scharnierschraube und die Mutter mit Unterlegscheiben und Zwischenlage (31-
33, 35) auf der anderen Seite des unteren Scharniers (34) anbringen.
5. Die Gerätetür auf die untere Scharnierschraube (35) aufsetzen.
6. Die Scharnierschauben (19) am Scharnierband (16) so anbringen, dass diese nach
unten zeigt.
7. Die Scharnierachse (25) in die Mulde der oberen Gerätetür einsetzen. Das obere
Scharnier (16) auf der linken Seite fixieren. Die Gerätetür vorsichtig schließen.
8. Die Abdeckplatte, Zierleisten und Abdeckkappen oben und unten ebenfalls wieder
fixieren.
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Tür
prüfen.

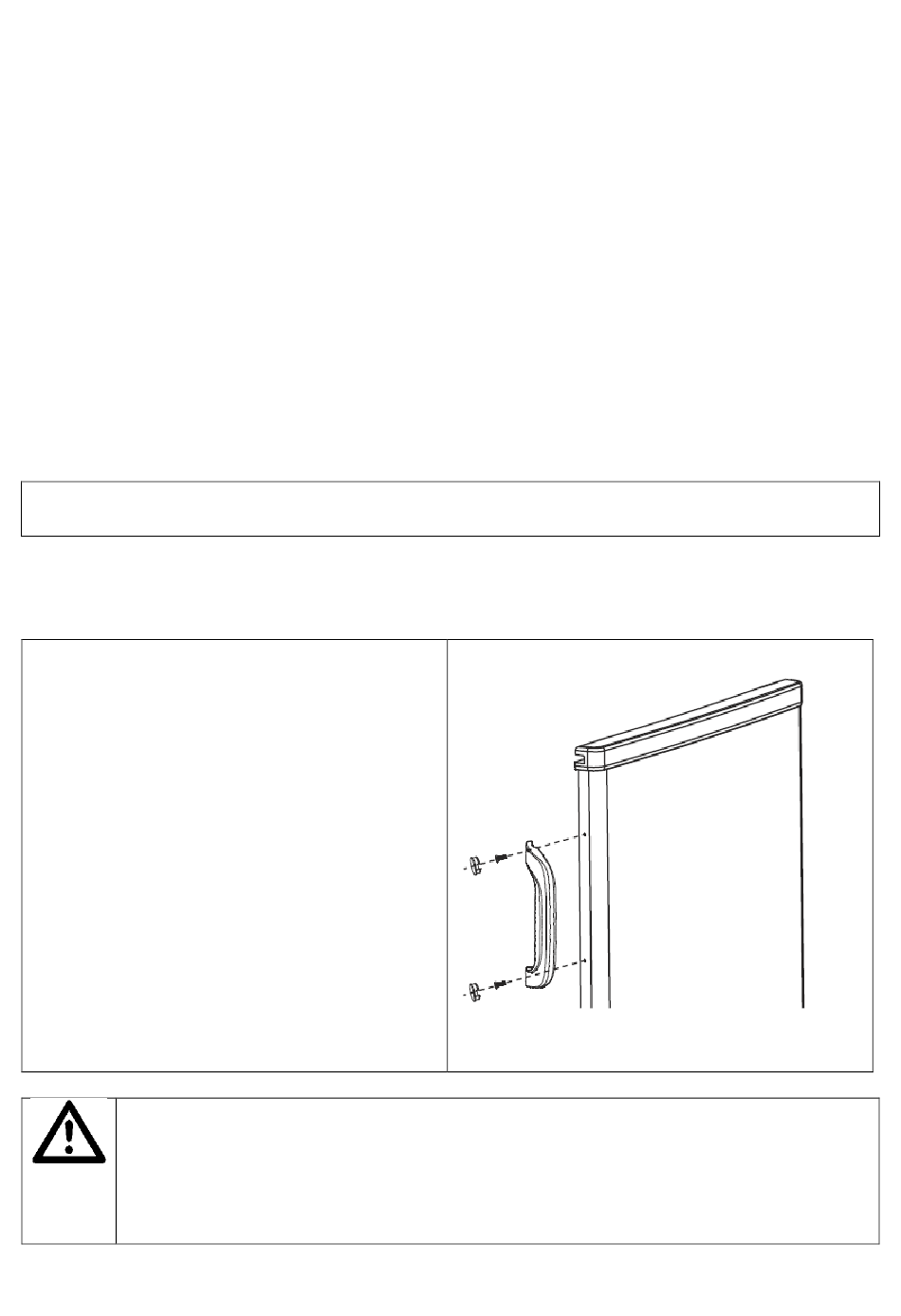

Türgriffmontage
•
Entfernen Sie die Abdeckkappen
(modellabhängig) und lösen Sie die
Schrauben.
•
Nehmen Sie den Türgriff ab,
drehen ihn um 180° und bringen ihn auf
der anderen Türseite wieder an.
•
Türgriff festschrauben und die
Abdeckkappen wieder anbringen.
VORSICHT
Das Gerät nach Türanschlagwechsel wieder senkrecht stellen.
Passgenauen Sitz der Gerätetür prüfen.
Intakten Sitz der Türdichtung prüfen.
Frühestens nach zwei Stunden wieder am Stromnetz anschließen.
(Modellabhängig)
Version E1.0r_07/2016
GS184-10A++
DE
Seite 19 von 24
