Inhaltszusammenfassung für exquisit GS 111-4.2 A+

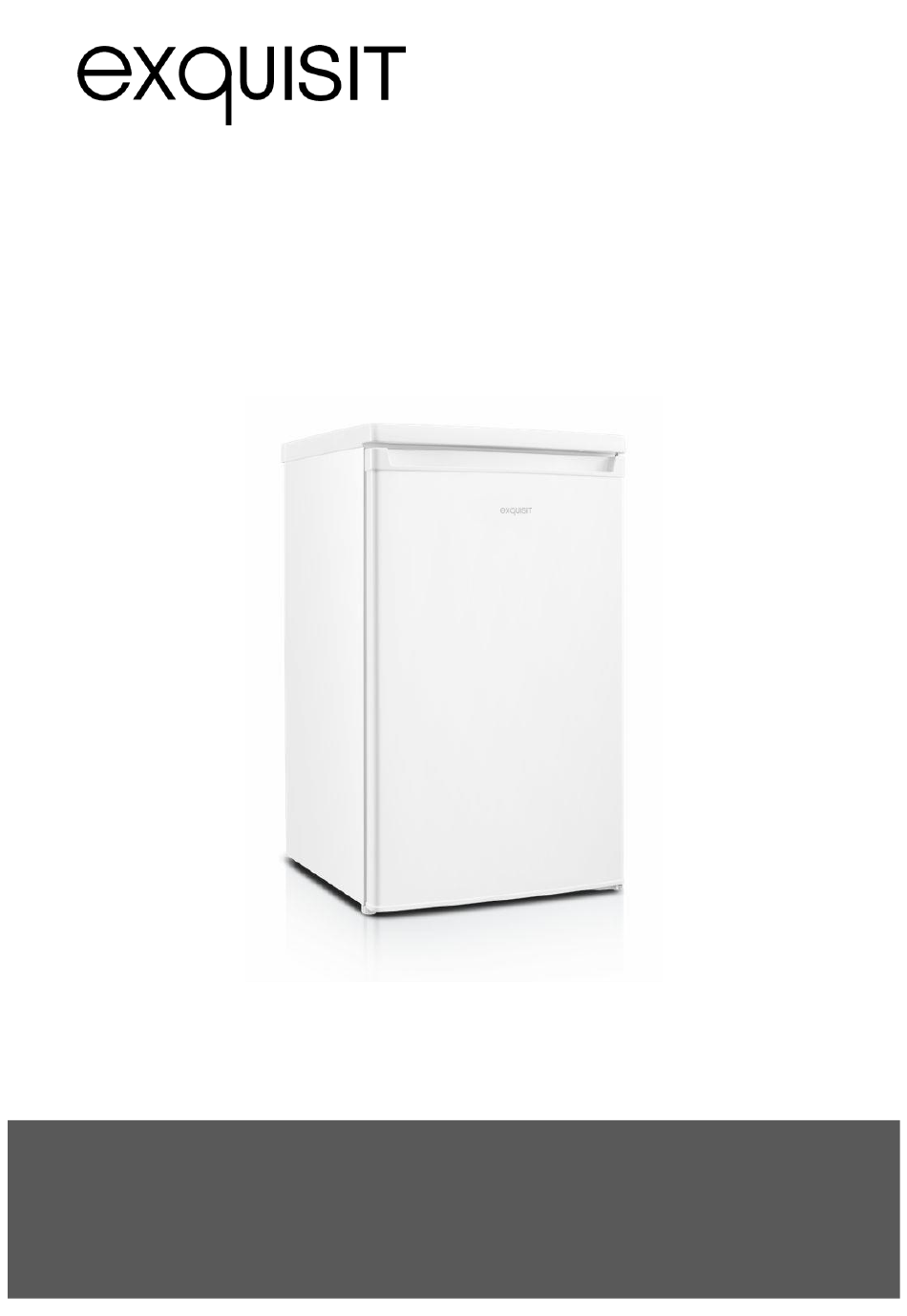

- Seite 1 Gefrierschrank GS 111-4.2 A+ Gebrauchsanweisung...
-
Seite 2: Einleitung
Zwecke als zum Gefrieren von Lebensmitteln benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Das Gerät ist nicht zum Einbau geeignet! www.ggv-exquisit.de Kundendienst Tel. +49 (0)2944 9716791 Seite 2... -
Seite 3: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Gerät Gefrierschubladen Gebrauchsanweisung Bezeichnung 1) Temperaturregler 2) Gefrierschubladen 3) verstellbare Füße 4) Gerätetür Temperaturregler (1) Stufe MIN – MAX Seite 3... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Sicherheit und Verantwortung ..........6 1.2 Sicherheit und Warnungen ............ 6 Montage ................8 2.1 Gerät auspacken ..............8 2.2 Türanschlagwechsel ............10 2.3 Aufstellen ............... 13 2.4 Nivellieren ..............14 Inbetriebnahme ..............15 3.1 Gerät ein-/ausschalten ............ -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 6: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden. - Seite 7 Zu Ihrer Sicherheit • Wenn Kabel oder Stecker beschädigt sind, das Gerät nicht mehr benutzen. • Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten keine Eingriffe am Gerät vornehmen. • Keine elektrischen Geräte innerhalb des Lebensmittel-Lagerraumes betreiben, die nicht vom Hersteller freigegeben sind. GESUNDHEITSGEFAHR! Arzneimittel sind empfindliche Produkte.
-
Seite 8: Montage
Montage 2 Montage 2.1 Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen VERLETZUNGSGEFAHR! Klebestreifen nicht mit einem scharfen Gegenstand, z. B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden. -
Seite 9: Explosions- Und Brandgefahr
Montage Kältemittel GESUNDHEITSGEFAHR! Ist der Kühlkreislauf beschädigt, tritt das Kältemittel R600a aus. Das Kältemittel ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich. ENTZÜNDLICHES GAS! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. -
Seite 10: Türanschlagwechsel
Montage 2.2 Türanschlagwechsel VERLETZUNGSGEFAHR! • Das Gerät vom Stromnetz trennen. • Die Innenausstattung des Gerätes herausnehmen (z. B. Schubladen, Ablagen, Fächer) und sicher zur Seite legen. • Zum Wechsel des Türanschlags muss eine zweite Person zur Verfügung stehen, da das Gerät schwer ist und gekippt werden muss. - Seite 11 Montage 1. Die beiden Schrauben hinten an der Abdeckplatte entfernen. 2. Die Abdeckplatte abheben und vorsichtig zur Seite stellen. 3. Das obere Scharnier mit einem Schraubendreher lösen. 4. Die Gerätetür aus dem unteren Stift aushebeln und zur Seite stellen. 5. Das Gerät mit Hilfe einer weiteren Person etwas nach hinten kippen.
- Seite 12 Montage 8. Den Stift vom unteren Scharnier lösen, das Scharnier um 180° drehen und den Stift wieder einstecken. 9. Das untere Scharnier mit den beiden Befestigungsschrauben anschrauben. 10. Beide verstellbaren Füße befestigen. 11. Das Gerät senkrecht aufstellen. 12. Die Gerätetür auf den Stift des unteren Scharniers setzen und vorsichtig schließen.
-
Seite 13: Aufstellen
Montage • Das Gerät nach Türanschlagwechsel wieder senkrecht stellen. • Passgenauen Sitz der Gerätetür prüfen. • Intakten Sitz der Türdichtung prüfen. • Frühestens nach zwei Stunden wieder am Stromnetz anschließen. 2.3 Aufstellen BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. -
Seite 14: Nivellieren
Montage Mindestabstände für Be- und Entlüftung Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Gefrierleistung (je nach Modell). Unbedingt die Mindestabstände für die Belüftung des Gerätes einhalten, die in den nachfolgenden Tabellen und Zeichnungen aufgeführt sind. Gerätemaße in mm und Grad 210°-220°... -
Seite 15: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel Wartung und Pflege). 3.1 Gerät ein-/ausschalten Das Gerät am Strom anschließen. Den Temperaturregler von “MIN” nach rechts auf die gewünschte Gefrierstufe drehen. Der Temperaturregler befindet sich oben mittig an der Vorderfront es Gerätes. -
Seite 16: Lebensmittel Richtig Lagern
Inbetriebnahme 3.2 Lebensmittel richtig lagern GESUNDHEITSGEFAHR! Wenn das Gerät abgeschaltet wurde oder der Strom ausfällt, wird der Inhalt nicht mehr ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen und verderben, sodass bei Verzehr die Gefahr einer Lebensmittelvergiftung besteht. • Nach einem Stromausfall überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. - Seite 17 Inbetriebnahme HINWEIS Bei einem Stromausfall die Gerätetür geschlossen lassen. Die eingefrorenen Waren können mehrere Stunden überstehen (siehe Produktdatenblatt „Lagerzeit bei Störung“). Der Gefrierraum eignet sich für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln. • Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat.
-
Seite 18: Eiswürfel Herstellen
Inbetriebnahme • Hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend lagern. Die Hinweise des Getränkeherstellers berücksichtigen. Zum Einfrieren nicht geeignet sind u.a. ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm, Mayonnaise. Aus Sicherheitsgründen sind die Gefrierschubladen mit einer Stoppeinrichtung versehen. Sie können jedoch ganz entnommen werden, indem sie hochgezogen und dann herausgenommen werden. -
Seite 19: Energie Sparen
Inbetriebnahme 3.2.2 Energie sparen • Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch. • Auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite achten. -
Seite 20: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege STROMSCHLAGGEFAHR! Das Gerät darf während der Reinigung/Wartung nicht am Stromnetz angeschlossen sein. Vor Reinigungs- und Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. • Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. -
Seite 21: Reinigen Des Gerätes
Wartung und Pflege 4.1 Reinigen des Gerätes Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. Vor dem Reinigen den Temperaturregler auf die höchste Einstellung stellen; das Gefriergut speichert die Kälte für einige Zeit. WICHTIG •... -
Seite 22: Manuelles Abtauen
Wartung und Pflege 4.2 Abtauen Manuelles Abtauen Im Gefrierraum kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, den Gefrierraum abtauen und reinigen. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch. -
Seite 23: Gerät Außer Betrieb Nehmen
Wartung und Pflege 4.3 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Wird das Gerät für längere Zeit außer Betrieb genommen: • Lebensmittel entnehmen. • Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. •... -
Seite 24: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... -
Seite 25: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Das Gerät gefriert Netzstecker ist nicht in Stromversorgung und nicht. der Steckdose. Sicherungen überprüfen. Prüfen, ob der Netzstecker richtig in der Steckdose steckt. Sicherung der Steckdose Sicherung einschalten, hat ausgelöst. eventuell Fachbetrieb hinzurufen. -
Seite 26: Zuständiger Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 27: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). - Seite 28 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 29: Technische Daten
Technische Daten 8 Technische Daten Modell GS 111-4.2 A+ Typ I (Anzahl der Temperaturregler) Abtauen Gefrieren manuell Lampenleistung [W] Elektrischer Anschluss [V / Hz] 220-240 / 50-60 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572008418 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ *Technische Änderungen vorbehalten CE-Konformität Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den... -
Seite 30: Entsorgung
Entsorgung 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Gerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. - Seite 31 Entsorgung Notizen Seite 31...
- Seite 32 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY GS111-4.2A+_0230051_E3.2_DE_2018_08_24 www.GGV-exquisit.de...
