exquisit GS 175-1 A++ Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für GS 175-1 A++:
- Gebrauchsanweisung (28 Seiten) ,
- Bedienungsanleitung (21 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit GS 175-1 A++
Inhaltszusammenfassung für exquisit GS 175-1 A++

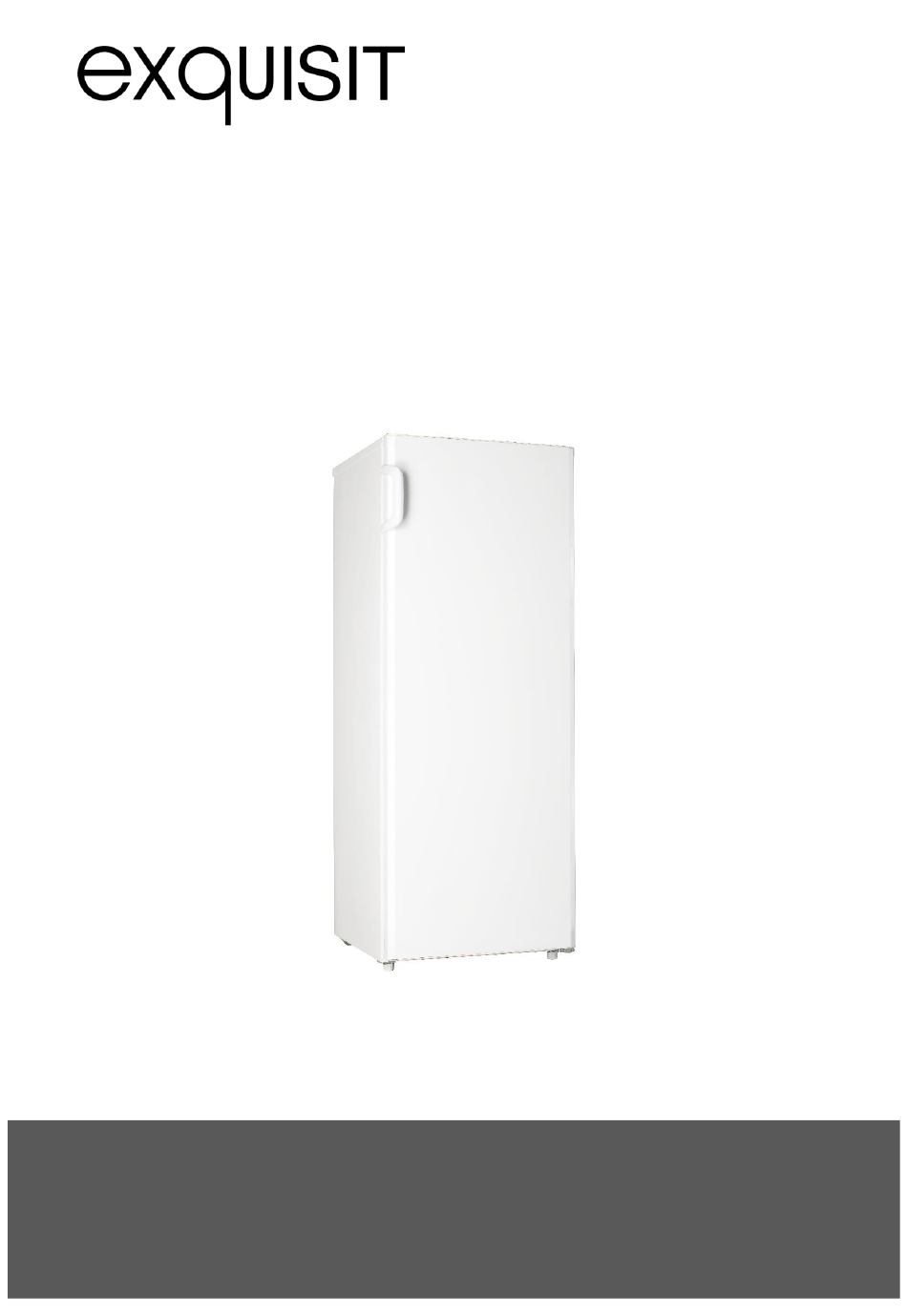

- Seite 1 Gefrierschrank GS 175-1 A++ Gebrauchsanweisung...
-
Seite 2: Einleitung
Zwecke als zum Gefrieren von Lebensmitteln benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Das Gerät ist nicht zum Einbau geeignet! www.ggv-exquisit.de Kundendienst Tel. +49 (0)2944 9716791 Seite 2... - Seite 3 Gerät kennenlernen Lieferumfang Gerät Gefrierschubladen Eiswürfelschale Gebrauchsanweisung Bezeichnung 1) Temperaturregler 2) obere Gefrierschublade 3) mittlere Gefrierschubladen 4) Eiswürfelschale (innenliegend) 5) untere Gefrierschublade 6) verstellbare Füße 7) Gerätetür Temperaturregler Stufe MIN - MAX Seite 3...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Sicherheit und Verantwortung ..........6 1.2 Sicherheit und Warnungen ............ 6 Montage ................8 2.1 Gerät auspacken ..............8 2.2 Türanschlagwechsel / Türgriffmontage ........9 2.3 Aufstellen ............... 14 2.4 Nivellieren ..............15 Inbetriebnahme .............. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 6: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu... - Seite 7 Zu Ihrer Sicherheit • Wenn Kabel oder Stecker beschädigt sind, das Gerät nicht mehr benutzen. • Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten keine Eingriffe am Gerät vornehmen. • Keine elektrischen Geräte innerhalb des Lebensmittel-Lagerraumes betreiben, die nicht vom Hersteller freigegeben sind. GESUNDHEITSGEFAHR! Arzneimittel sind empfindliche Produkte.
-
Seite 8: Montage
Montage 2 Montage 2.1 Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen VERLETZUNGSGEFAHR! Klebestreifen nicht mit einem scharfen Gegenstand, z. B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden. -
Seite 9: Explosions- Und Brandgefahr
Montage ENTZÜNDLICHES GAS! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Bei unsachgemäßer Handhabung besteht EXPLOSIONS- UND BRANDGEFAHR • Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt. • Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle mit scharfen Gegenständen, Abknicken von Rohrleitungen. - Seite 10 Montage Beim Ankippen des Gerätes darf der Neigungswinkel nicht mehr als 45° betragen, da sonst das Kühlsystem beschädigt werden kann. Benötigtes Werkzeug Bezeichnung Kreuzschlitz-Schraubendreher Schraubendreher, flach Spachtel Steckschlüssel 1. Die 4 Abdeckkappen von der Abdeckplatte entfernen. 2. Die 4 Schrauben lösen. 3.
- Seite 11 Montage 4. Das vordere Abdeck- Plättchen der Abdeckplatte lösen. 5. Das Plättchen auf der gegenüberliegenden Seite wieder anbringen. 6. Die Schrauben vom oberen Scharnier lösen. 7. Das Scharnier entfernen. 8. Die Gerätetür etwas öffnen, aus dem unteren Scharnier aushebeln und behutsam zur Seite legen. 9.
- Seite 12 Montage 14. Das Scharnier und den Fuß auf der linken Seite anschrauben. 15. Die Platte mit dem Fuß auf der rechen Seite anschrauben. 16. Die Gerätetür auf den Stift des unteren Scharniers setzen und vorsichtig schließen. 17. Den Stift des oberen Scharniers oben in das Loch der Gerätetür stecken.
- Seite 13 Montage Türgriffmontage (modellabhängig) 1. Die Schrauben des Türgriffs lösen und den Türgriff abnehmen. 2. Die Abdeckkappen an der linken Seite entfernen und an der rechten Seite anbringen. 3. Den Türgriff um 180° drehen und auf der anderen Seite anschrauben. 4. Auf festen Sitz des Türgriffs achten. •...
-
Seite 14: Aufstellen
Montage 2.3 Aufstellen BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. • Die Lüftungsschlitze freihalten. • Die vorgeschriebenen Abstände für Geräterückwand, -seite und -oberkante unbedingt einhalten. • Den Kompressor und frei von Staub und Gegenständen halten. Das Gerät in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. -
Seite 15: Nivellieren
Montage Gerätemaße in mm und Grad 1440 1145 160° (Abbildungen ähnlich) 2.4 Nivellieren Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füßen ausgeglichen werden. An den Füßen drehen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht. Seite 15... -
Seite 16: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel Wartung und Pflege). 3.1 Gerät ein-/ausschalten Das Gerät am Strom anschließen und am Temperaturregler einschalten. Zum Einschalten des Gerätes den Temperaturregler von “MIN” nach rechts auf den gewünschten Gefriermodus drehen. -
Seite 17: Lebensmittel Richtig Lagern
Inbetriebnahme 3.2 Lebensmittel richtig lagern GESUNDHEITSGEFAHR! Wenn das Gerät abgeschaltet wurde oder der Strom ausfällt, wird der Inhalt nicht mehr ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen und verderben, sodass bei Verzehr die Gefahr einer Lebensmittelvergiftung besteht. • Nach einem Stromausfall überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. - Seite 18 Inbetriebnahme HINWEIS Bei einem Stromausfall die Gerätetür geschlossen lassen. Die eingefrorenen Waren können mehrere Stunden überstehen (siehe Produktdatenblatt „Lagerzeit bei Störung“). Der Gefrierraum eignet sich für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln. • Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat.
-
Seite 19: Eiswürfel Herstellen
Inbetriebnahme Zum Einfrieren nicht geeignet sind u.a. ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm, Mayonnaise. Aus Sicherheitsgründen sind die Gefrierschubladen mit einer Stoppeinrichtung versehen. Sie können jedoch ganz entnommen werden, indem sie hochgezogen und dann herausgenommen werden. Das Einsetzen erfolgt in umgekehrter Reihenfolge. WICHTIG Darauf achten, dass der Innenraum mit normalen Mengen beladen wird. -
Seite 20: Wartung Und Pflege
Wartung und Pflege • Die Türdichtungen des Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und sich der Energieverbrauch nicht unnötig erhöht. • Das Gerät nur öffnen, wenn es erforderlich ist und dann nur so kurz wie möglich. Der Energieverbrauch und die Temperatur im Gerät können ansteigen, wenn die Gerätetür häufig oder lange geöffnet wird bzw. -
Seite 21: Reinigen Des Gerätes
Wartung und Pflege 4.1 Reinigen des Gerätes Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. Vor dem Reinigen den Temperaturregler auf die höchste Einstellung stellen; das Gefriergut speichert die Kälte für einige Zeit. WICHTIG •... -
Seite 22: Manuelles Abtauen
Wartung und Pflege 4.2 Abtauen Manuelles Abtauen Im Gefrierraum kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, den Gefrierraum abtauen und reinigen. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch. -
Seite 23: Gerät Außer Betrieb Nehmen
Wartung und Pflege 4.3 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Wird das Gerät für längere Zeit außer Betrieb genommen: • Lebensmittel entnehmen. • Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. •... -
Seite 24: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... -
Seite 25: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Das Gerät gefriert Netzstecker ist nicht in Stromversorgung und nicht. der Steckdose. Sicherungen überprüfen. Prüfen, ob der Netzstecker richtig in der Steckdose steckt. Sicherung der Steckdose Sicherung einschalten, hat ausgelöst. eventuell Fachbetrieb hinzurufen. -
Seite 26: Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 27: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). - Seite 28 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 29: Technische Daten
Technische Daten 8 Technische Daten Modell GS 175-1 A++ Typ I (Anzahl der Temperaturregler) Abtauen Gefrieren manuell Elektrischer Anschluss [V / Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572012460 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ *Technische Änderungen vorbehalten CE-Konformität Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den... -
Seite 30: Entsorgung
Entsorgung 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Gerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. - Seite 31 Entsorgung Notizen Seite 31...
- Seite 32 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY GS175-1_A2_0230079_E1-5_K03 www.GGV-exquisit.de...
