5-2 Kabel und Beschleunigungsmesser verbinden

Achten Sie darauf, dass das Messgerät ausgeschaltet ist, bevor
Sie Kabel und Beschleunigungsmesser anschließen oder trennen.
Stellen Sie die Verbindung über das mitgelieferte Spiralkabel

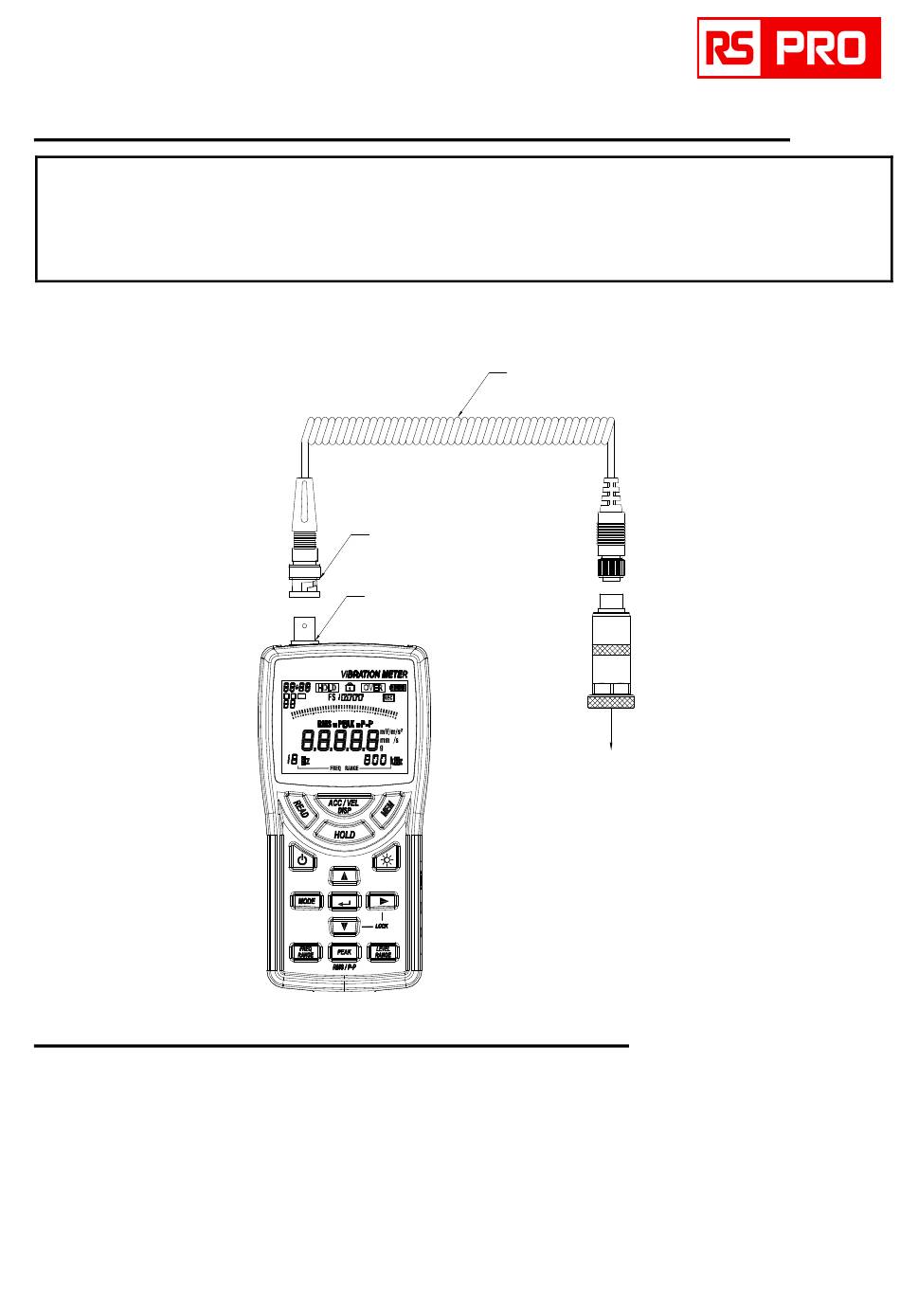

VA-02 her; beachten Sie hierzu die nachstehende Abbildung.

5-3 Beschleunigungsmesser montieren

Es gibt vier grundlegende Methoden zur Befestigung des
Beschleunigungsmessers am Messobjekt. Die Methode
zur Montage des Beschleunigungsmessers wirkt sich
erheblich auf die Kontakt-Resonanzfrequenz aus. Bitte
beachten Sie bei der Wahl der Methode die nachstehend
erläuterten Vor- und Nachteile der vier Methoden.
