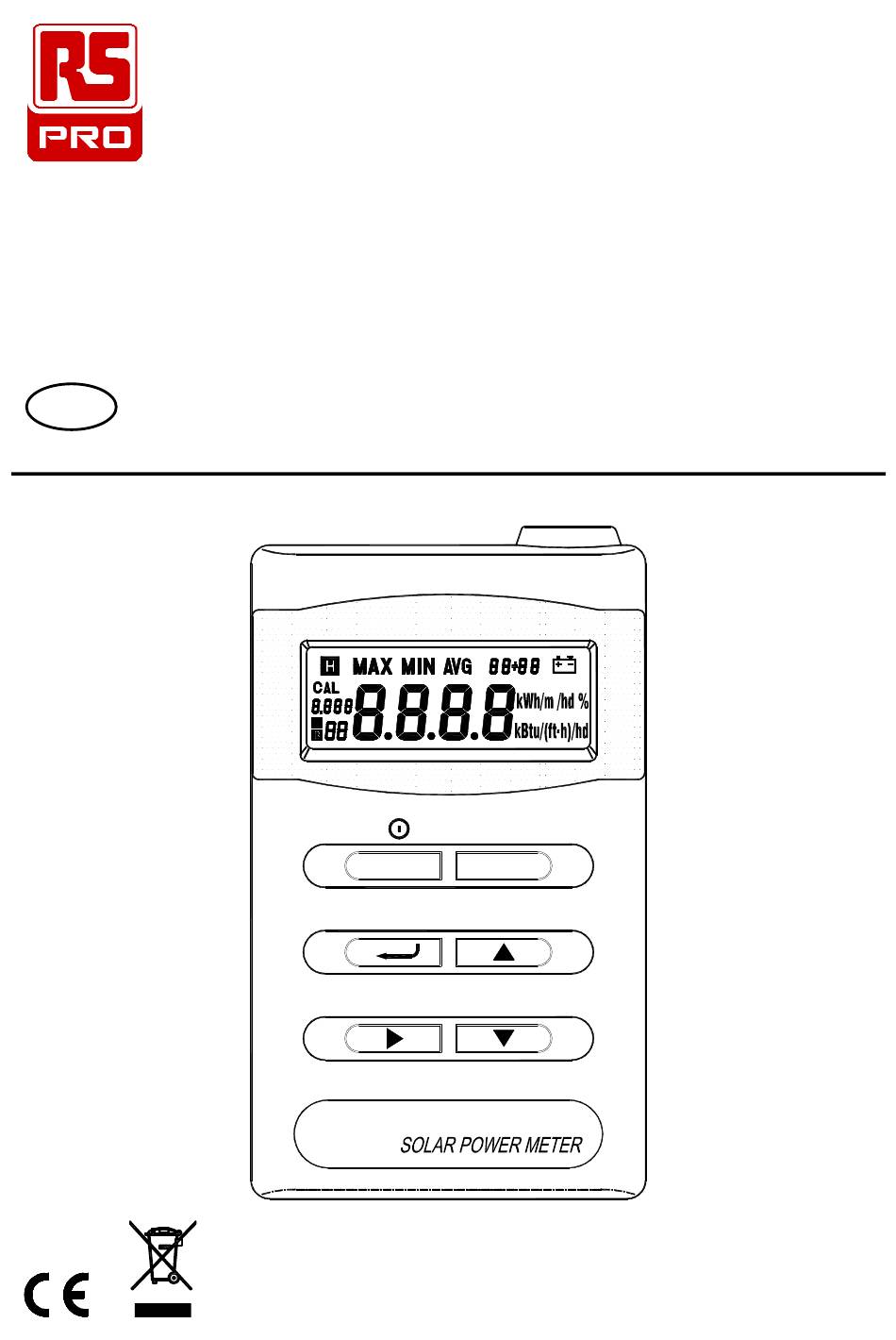

- Seite 1 Bedienungsanleitung ISM 400 Solarmessgerät HOLD TIME MODE POWER / % MEMORY READ...
-
Seite 3: Inhaltsverzeichnis
Solarmessgerät / DE Inhalt 1. EINLEITUNG..............1 2. EIGENSCHAFTEN UND ANWENDUNGEN ....2 3. SPEZIFIKATIONEN ............4 4. TEILE ................5 5. BEDIENUNG ..............9 5-1 Solarenergiemessung ..........9 5-2 Nutzung des MAX MIN Aufnahmemodus für Solarenergiemessungen ........10 5-3 Messung der Solarenergietransmission ....11 5-4 Integrierte Solarenergiemessung ...... -
Seite 4: Einleitung
Solarmessgerät / DE 1. Einleitung Das digitale Solarmessgerät ist ein Präzisionsinstrument zur Messung der Sonnenstrahlung im Freien. Für den Schrägeinfall der Sonnenstrahlen ist es vollständig achsenkalibriert. Das Solarmessgerät ist kompakt, robust und einfach zu bedienen. Die in dem Gerät verwendete empfindliche Messkomponente ist ein sehr stabiler, langlebiger Silizium Photovoltaikdetektor. -
Seite 5: Eigenschaften Und Anwendungen
Solarmessgerät / DE 2. Eigenschaften Und Anwendungen Eigenschaften : 4-stellige LCD Anzeige Breiter Spektralbereich Hervorragende Langzeitstabilität Achsenkalibriert Automatische Transmissionsmessungen Wahl zwischen Energie oder Strahlung Solarenergiemessung Einstellungsfunktion für aktuelle Zeit Einstellungsfunktion für unabhängigen Kalibrierungsfaktor. Lichtsensorbefestigung an der Oberseite Auswahl zwischen W/m oder Btu/(ft x h) Daten halten/ MAX/MIN/AVG Modi... - Seite 6 Solarmessgerät / DE 2. Solarforschung: Das Messgerät kann zur Solarforschung und Entwicklung, als Hilfsmittel im Unterricht und zur Überprüfung der Effizienz von Solarzellen verwendet werden. 3. Landwirtschaft: Gemüse, Blumen und Pflanzen werden durch Sonnenlicht beeinflusst, speziell wenn sie in einem Gewächshaus kultiviert werden.
-
Seite 7: Spezifikationen
Solarmessgerät / DE Spezifikationen Anzeige: LCD Display, 4-stellige LCD Anzeige. Messbereich: 2000 W/m , 634 Btu/(ft x h). Auflösung: 0.1 W/m , 0.1 Btu/(ft x h). Überbereich Display: LCD wird das “OL” Symbol anzeigen. Farbempfindlichkeit: 400 bis 1000 nm. Genauigkeit: Normalerweise innerhalb ± 10 W/m [±... -
Seite 8: Teile

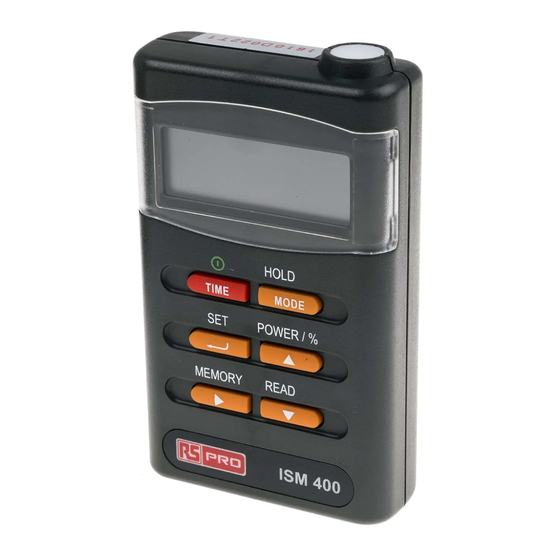

Solarmessgerät / DE 4. Teile HOLD TIME MODE POWER / % MEMORY READ Datalogging Solar Power Meter 1. Solarsensor. 2. LCD Display: Display 4-stellige Anzeige mit einem Maximalwert von 9999, den gemessenen Werten, Einheitenfunktionssymbolen, Dezimalpunkten usw. 3. ZEIT (TIME) Taste: Drücken Sie die Taste, um das Messgerät einzuschalten, halten Sie sie 3 Sekunden lang, um das... - Seite 9 Solarmessgerät / DE 4. HALTEN/MODUS (HOLD/MODE) Taste: HALTEN (HOLD) Funktion: Drücken Sie diese Taste, um die Anzeigewerte einzufrieren oder weiterlaufen zu lassen. Aufnahmemodus: Drücken Sie diese Taste 3 Sekunden lang, um den MIN/MAX/AVG Aufnahmemodus aufzurufen. Drücken Sie diese Taste, um aus Maximum (MAX), Minimum (MIN), Durchschnitt (average AVG) und aktueller Messung (MAX MIN AVG) zu wählen.
- Seite 10 Solarmessgerät / DE Kalibrierungsfaktor Einstellungsmodus. Drücken und halten Sie diese Taste, wenn Sie das Messgerät einschalten. Das LCD wird “CAL” und eine blinkende Ziffer anzeigen. Drücken Sie die Tasten, um die gewünschten ↵ Kalibrierungsfaktorwerte einzustellen. Drücken Sie die Taste zum Speichern und Verlassen. 6.
- Seite 11 Solarmessgerät / DE Löschen der gespeicherten Daten: Drücken und halten Sie diese Taste während Sie das Messgerät einschalten. Das LCD wird „ CLr“ anzeigen. Drücken Sie die Taste zur Auswahl von „ “ oder „ “, um die Speicherdaten zu löschen. Drücken Sie die ↵ Taste, um die Auswahl zu bestätigen.
-
Seite 12: Bedienung
Solarmessgerät / DE 5. Bedienung Dieses Messgerät verwendet einen in einem achsenkalibrierten Gehäuse montierten Silizium Photovoltaikdetektor zur Durchführung von Sonnenstrahlungsmessungen für solare, landwirtschaftliche, meteorologische und hydrologische Zwecke. 5-1 Solarenergiemessung Im Energiemodus misst das Messgerät das Energieniveau der Sonnenstrahlung. 1. Drücken Sie die “ ”... -
Seite 13: Nutzung Des Max Min Aufnahmemodus Für Solarenergiemessungen
Solarmessgerät / DE 5-2 Nutzung des MAX MIN Aufnahmemodus für Solarenergiemessungen 1. Drücken Sie die “ ” Taste, um das Messgerät einzuschalten. 2. Drücken Sie die “SET” Taste, um die gewünschte Einheit oder Btu/(ft x h) auszuwählen. 3. Richten Sie das Messgerät mit dem Solarsensor direkt zur Sonne gerichtet aus. -
Seite 14: Messung Der Solarenergietransmission
Solarmessgerät / DE 5-3 Messung der Solarenergietransmission Im Transmissionsmodus ist das Messgerät in der Lage, den mit einem bestimmten Material, z.B. Glas, Folie oder anderen transparenten Materialien in Verbindung stehenden Prozentsatz der Solartransmission zu berechnen. 1. Drücken Sie die “ ”... -
Seite 15: Integrierte Solarenergiemessung
Solarmessgerät / DE 10. Drücken Sie zum Verlassen die “ENERGIE / %” (POWER/%) Taste. 5-4 Integrierte Solarenergiemessung Das Messgerät kann die Menge des verfügbaren Sonnenlichts am Standort eines PV Systems messen. Das Messgerät kann die Gesamtsolarenergie für einen bestimmten Zeitraum oder die Durchschnittssolarenergie pro Stunde berechnen. - Seite 16 Solarmessgerät / DE 6. Drücken Sie erneut, um zu “ ” (Minuten:Sekunden) zu gehen. 7. Drücken Sie die Tasten, um die Minuten: Sekunden einzustellen. 8. Drücken Sie die “↵” Taste, um die Echtzeit zu speichern und die integrierte Solarenergiemessung zu starten. Minute Hour Second...
-
Seite 17: Manueller Datenspeicher Schreib- Und Lesemodus
Solarmessgerät / DE 5-5 Manueller Datenspeicher Schreib- und Lesemodus 1. Löschen der intern gespeicherten Daten Drücken Sie die “ ” Taste, um das Messgerät auszuschalten. Drücken und halten Sie die “SPEICHER” (MEMORY) Taste wenn Sie das Messgerät wieder einschalten. Das LCD wird “ CLr”... -
Seite 18: Deaktivieren Der Auto Abschaltfunktion
Solarmessgerät / DE 5-6 Deaktivieren der Auto Abschaltfunktion Das Messgerät wird sich automatisch abschalten, wenn innerhalb von 10 Minuten keine Taste betätigt wurde. Deaktivieren der Auto Abschaltfunktion: 1. Drücken Sie die “ ” Taste, um das Messgerät auszuschalten. 2. Drücken und halten Sie die “HALTEN” (HOLD) Taste wenn Sie das Messgerät wieder einschalten und die Auto Abschaltfunktion wird deaktiviert. -
Seite 19: Nulleinstellung
Solarmessgerät / DE 3. Drücken Sie die “ ” oder “ ” Taste bis zum gewünschten Wert. Wiederholen Sie Schritt 2 und 3 für die verbleibenden Stellen, bis der Anzeigewert mit dem Standard Referenzwert übereinstimmt. 4. Drücken Sie die “↵ ” Taste, um den neuen Einstellungswert zu speichern und zum Verlassen. -
Seite 20: Batterien
Solarmessgerät / DE 6. Batterien 1. Falls der Batterieladestand niedrig ist, wird das LCD “ ” anzeigen; die Batterien sollten in diesem Fall durch normale 4 x 1,5V Batterien der Größe AAA ausgetauscht werden. 2. Lösen Sie die Schraube an der Rückseite des Messgeräts und entfernen Sie die Halteklammer/ Batterieabdeckung. -
Seite 21: Wartung
Solarmessgerät / DE 7. Wartung 1. Die weiße Plastikplatte an der Oberseite des Messgeräts sollte falls nötig mit einem feuchten Tuch gereinigt werden. 2. Legen Sie das Instrument nicht an einen Ort mit extrem hoher Temperatur oder Luftfeuchtigkeit. 3. Das Kalibrierungsintervall des Solarsensors variiert zwischen verschiedenen Einsatzbedingungen, im Allgemeinen nimmt die Empfindlichkeit direkt proportional zur Intensität des Sonnenlichts multipliziert mit der...
