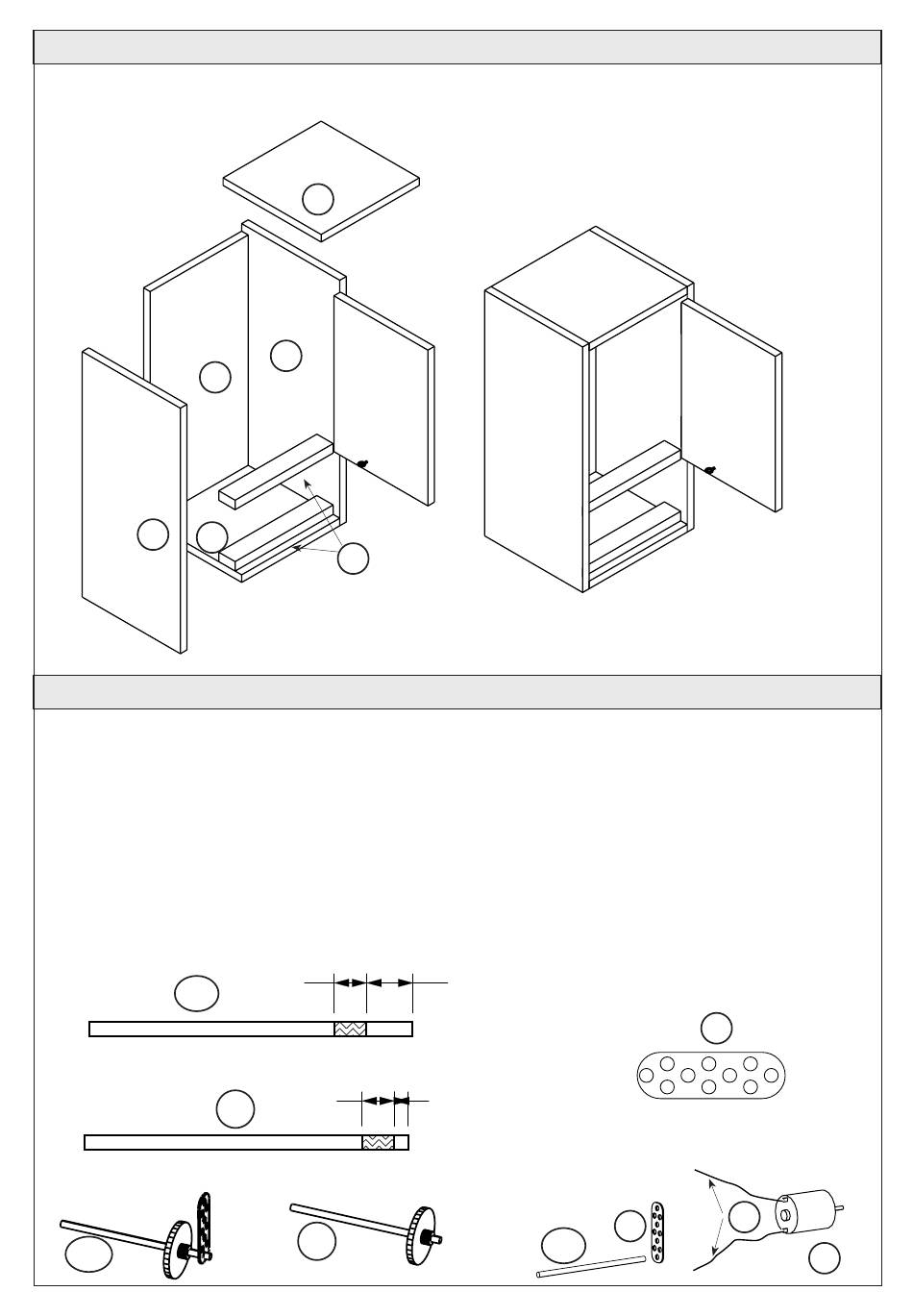

5.2. Zusammenleimen des Gehäuses
- Von der Kiefernleiste (2) 10x 20 x 250 mm zwei Querleisten 10 x 20 x 120 mm ablängen.
- Teile nach Zeichnung zusammenleimen.
7
8
6
5.3. Anlöten des Lochstreifens an die Antriebswelle, Litze an den Motor
- Vom Lochstreifen (10) ein Stück mit vier Löchern (Mitte, ca. 33 mm) nach Abb. 1 ablängen, abrunden
und entgraten.
- Getriebewellen (23a+b) mit einem Seitenschneider im Winkel von 45° Abb. 2 an den markierten Stellen
so einkerben, dass abstehende Grate entstehen. Sie dienen zum besseren Halt der roten Zahnräder (12).
- Wellen an den Enden entgraten (Abb. 2).
- Lochstreifen auf die Welle (23a) ca. 4 mm aufschieben und anlöten (Abb. 3).
- Von der Litze (32) zwei Stücke mit ca. 150 mm Länge abschneiden, an den Enden abisolieren und ver-
zinnen.
- Litzenstücke an die Anschlussfahnen des Motors (18) anlöten (Abb. 4).
- Rote Zahnräder (12) auf die eingekerbten Abschnitte auf den Wellen schieben (Abb. 5, evtl. mit Zwei-
komponentenkleber fixieren).
Abb. 2
23a
23b
Abb. 5
23a
6
6
8
2
7
10
7
3
23b
Abb. 1
10
Abb. 3
10
23a
Abb. 4
32
18
