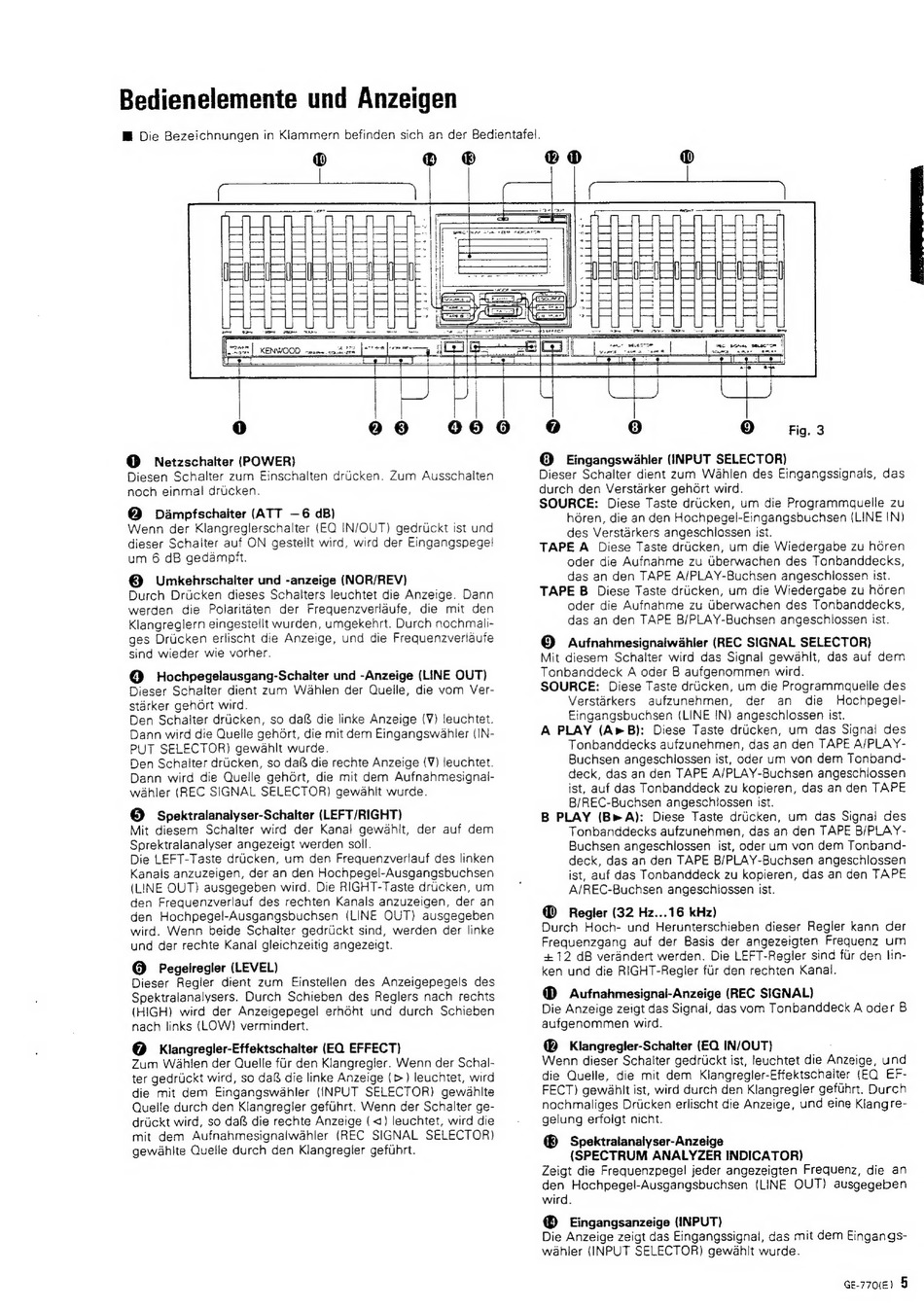

Bedienelemente und Anzeigen
lM Die Bezeichnungen in Kiammern befinden sich an der Bedientafel.
@
Netzschalter (POWER)
Diesen Schalter zum
Einschalten drucken. Zum Ausschalten
noch einmal drucken.
@
Dampfschaiter (ATT —6 dB)
Wenn der Klangreglerschalter (EQ IN/OUT) gedrtckt ist und
dieser Schalter auf ON gesteilt wird, wird der Eingangspege!
um 6 dB gedampift.
©
Umkehrschalter und -anzeige (NOR/REV)
Durch Drucken dieses Schalters leuchtet die Anzeige. Dann
werden
die Polaritaten
der Frequenzverlaufe,
die mit den
Klangreglern eingestellt wurden, umgekehrt. Durch nochmali-
ges Drucken erlischt die Anzeige, und die Frequenzverlaufe
sind wieder wie vorher.
@
Hochpegelausgang-Schalter und -Anzeige (LINE OUT)
Dieser Schalter dient zum Wahlen der Quelle, die vom Ver-
starker gehort wird.
Den Schalter driicken, so daf& die linke Anzeige (V) leuchtet.
Dann wird die Quelle gehért, die mit dem Eingangswahler (IN-
PUT SELECTOR) gewahlt wurde.
Den Schaiter driicken, so dafg die rechte Anzeige (V) leuchtet.
Dann wird die Quelle gehdrt, die mit dem Aufnahmesignai-
wahler (REC SIGNAL SELECTOR) gewahit wurde.
©
Spektralanalyser-Schalter (LEFT/RIGHT)
Mit diesem
Schalter wird der Kanal gewahlt,
der auf dem
Sprektralanalyser angezeigt werden soll.
Die LEFT-Taste drucken, um den Frequenzverlauf des linken
Kanals anzuzeigen, der an den Hochpegel-Ausgangsbuchsen
(LINE OUT) ausgegeben wird. Die RIGHT-Taste drucken, um
den Frequenzverlauf des rechten Kanals anzuzeigen, der an
den
Hochpegel-Ausgangsbuchsen
(LINE OUT)
ausgegeben
wird. Wenn
beide Schalter gedriickt sind, werden der linke
und der rechte Kanal gleichzeitig angezeigt.
@ Pegelregler (LEVEL)
Dieser Regler dient zum
Einstellen
des Anzeigepegels
des
Spektralanalysers. Durch Schieben des Reglers nach rechts
(HIGH)
wird der Anzeigepegel
erhoht und durch
Schieben
nach links (LOW) vermindert.
(7) Klangregler-Effektschalter (EQ EFFECT)
Zum Wahlen der Quelle flr den Klangregler. Wenn der Schal-
ter gedriickt wird, so da die linke Anzeige (>) leuchtet, wird
die mit dem
Eingangswahler
(INPUT SELECTOR)
gewéahlte
Quelle durch den Klangregler gefuhrt. Wenn der Schalter ge-
druckt wird, so da die rechte Anzeige (<1) leuchtet, wird die
mit dem
Aufnahmesignalwahler
(REC
SIGNAL
SELECTOR)
gewahite Quelle durch den Klangregler gefuhrt.
7]
8)
9)
Fig. 3
@
Ejingangswahler (INPUT SELECTOR)
Dieser Schalter dient zum Wa4ahlen des Eingangssignals, das
durch den Verstarker gehort wird.
SOURCE:
Diese Taste driicken, um die Programmauelle zu
hdren, die an den Hochpegel-Eingangsbuchsen (LINE !N)
des Verstarkers angeschlossen ist.
TAPE A
Diese Taste drucken, um die Wiedergabe zu horen
oder die Aufnahme zu tberwachen des Tonbanddecks,
das an den TAPE A/PLAY-Buchsen angeschlossen ist.
TAPE B Diese Taste driicken, um die Wiedergabe zu héren
oder die Aufnahme zu Uberwachen des Tonbanddecks,
das an den TAPE B/PLAY-Buchsen angeschlossen ist.
©
Aufnahmesignalwahler (REC SIGNAL SELECTOR)
Mit diesem Schalter wird das Signal gewahit, das auf dem
Tonbanddeck A oder B aufgenommen wird.
SOURCE:
Diese Taste drucken, um die Programmauelile des
Verstarkers
aufzunehmen,
der
an
die
Hochpegel-
Eingangsbuchsen (LINE IN) angeschlossen ist.
A PLAY (A»B):
Diese Taste driicken, um das Signal des
Tonbanddecks aufzunehmen, das an den TAPE A/PLAY-
Buchsen angeschlossen ist, oder um von dem Tonband-
deck, das an den TAPE A/PLAY-Buchsen angeschlossen
ist, auf das Tonbanddeck zu kopieren, das an den TAPE
B/REC-Buchsen angeschiossen ist.
B PLAY
(Bre A): Diese Taste driicken, um
das Signal des
Tonbanddecks aufzunehmen, das an den TAPE B/PLAY-
Buchsen angeschlossen
ist, oder um von dem Tonband-
deck, das an den TAPE B/PLAY-Buchsen angeschlossen
ist, auf das Tonbanddeck zu kopieren, das an den TAPE
A/REC-Buchsen angeschlossen ist.
@
Regier (32 Hz...16 kHz)
Durch
Hoch- und Herunterschieben dieser Regler kann der
Frequenzgang
auf der Basis der angezeigten
Frequenz um
+12 dB verandert werden. Die LEFT-Regler sind fur den lin-
ken und die RIGHT-Regler fir den rechten Kanal.
@
Aufnahmesignai-Anzeige (REC SIGNAL)
Die Anzeige zeigt das Signai, das vom Tonbanddeck A oder B
aufgenommen wird.
@
Klangregler-Schalter (EQ IN/OUT)
Wenn dieser Schalter gedrtickt ist, leuchtet die Anzeige, und
die Quelle, die mit dem Klangregler-Effektschalter {EQ EF-
FECT) gewahlit ist, wird durch den Klangregler geflhrt. Durch
nochmaliges Drticken erlischt die Anzeige, und eine Klangre-
gelung erfolgt nicht.
®
Spektralanalyser-Anzeige
(SPECTRUM ANALYZER INDICATOR)
Zeigt die Frequenzpegel jeder angezeigten Frequenz, die an
den Hochpegel-Ausgangsbuchsen
(LINE OUT) ausgegeben
wird.
@
Eingangsanzeige (INPUT)
Die Anzeige zeigt das Eingangssignal, das mit dem Eingangs-
wahler {INPUT SELECTOR) gewahlt wurde.
Ge-770(E) 59
