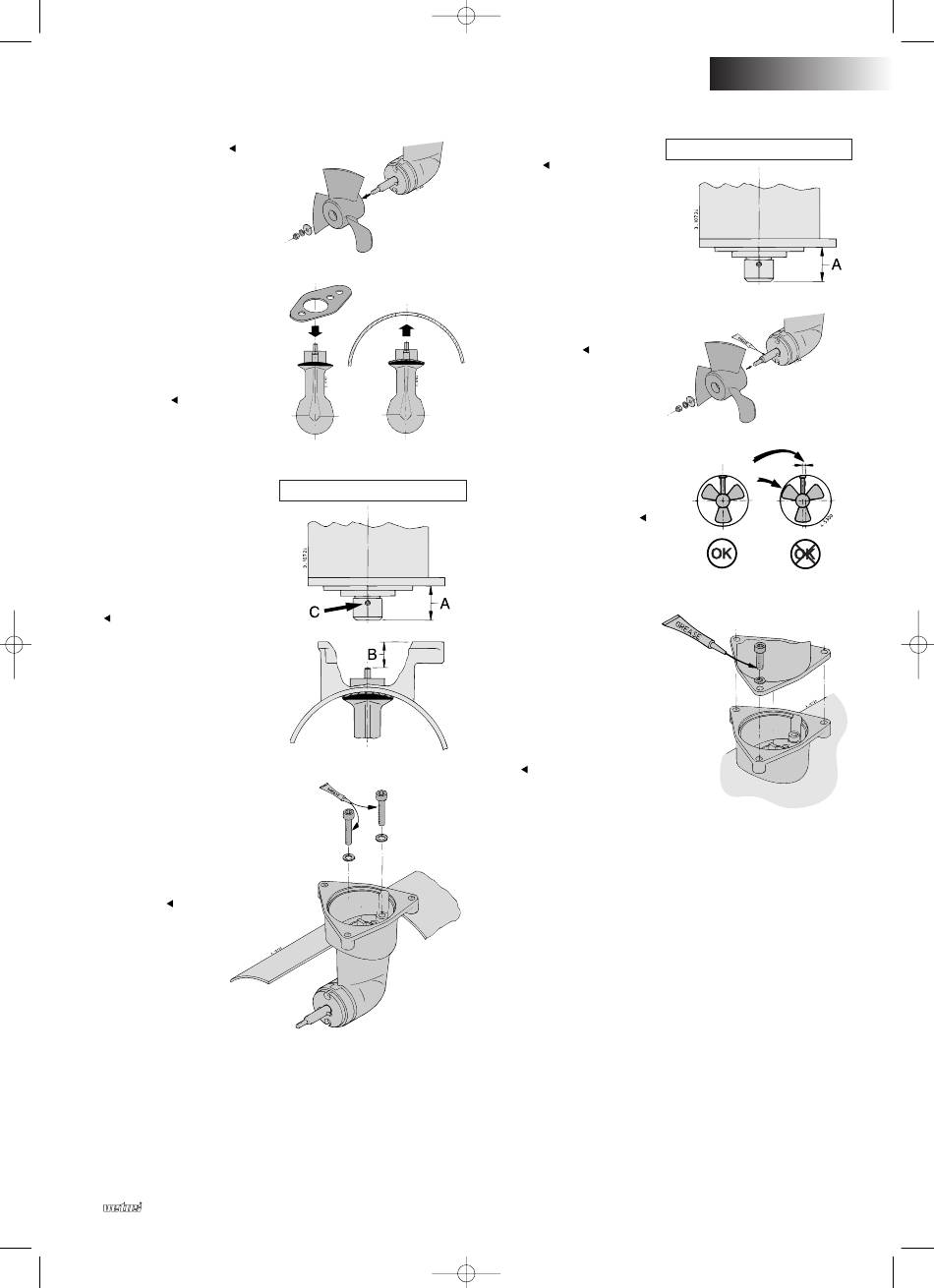

Montage staartstuk en tussenflens

Verwijder de schroef.
Breng één pakking aan tus-
sen staartstuk en tunnelbuis,
pas hierbij -tussen staartstuk
en pakking- een afdicht-
middel (polyurethaan* of sili-
conen) toe, en plaats het
staartstuk in het gat in de
tunnelbuis.
*) b.v. Sikaflex®-292.
Vet het gat in de tussenflens
in en breng de tussenflens
op zijn plaats. Monteer de
bouten.
Controleer nu maat 'A' ('A' =
'B' + 8 mm). Gebruik eventu-
eel de stelschroef 'C' om de
juiste maat 'A' te verkrijgen.
Monteer nu de tussenflens
definitief op het staartstuk,
vet de schroefdraad van de
bouten in met 'outboard gear
grease' alvorens deze te
monteren.
Controleer op mogelijke lekkage onmiddellijk nadat het
schip te water is gelaten.
Bedieningshandleiding en installatieinstructies Boegschroef 35 kgf, ø 150 mm
11:15 Pagina 5
A = B + 8 mm

Eindmontage

Controleer nu nogmaals
maat 'A'.
Vet de schroefas in met 'out-
board gear grease' en mon-
teer de schroef.
De schroef dient nu rondom
minimaal 1,5 mm van de tun-
nelbuiswand vrij te lopen.
Vet de schroefdraad van de
bouten in met 'outboard gear
grease' en monteer de elec-
tromotor op de tussenflens.
Draai ter controle met de
hand de schroef rond, deze
moet gemakkelijk zijn rond te
draaien, waarbij de electro-
motoras wordt meegeno-
men.
De stroomverzorging

De keuze van de accu

De totale accu-capaciteit moet op de grootte van de boeg-
schroef zijn afgestemd, zie tabel.
Wij bevelen Vetus onderhoudsvrije scheepsaccu's aan; welke
leverbaar zijn in de navolgende grootten : 55 Ah, 70 Ah, 108 Ah,
120 Ah, 143 Ah, 165 Ah, 200 Ah en 225 Ah.
Ook bevelen wij aan om voor de (elke) boegschroef een aparte
accu of accu's te gebruiken. De accu('s) kunnen dan zo dicht
mogelijk bij de boegschroef worden geplaatst; de hoofd-
stroomkabels kunnen dan kort zijn en spanningsverliezen door
lange kabels worden vermeden.
Gebruik altijd accu's waarvan type, capaciteit en staat van
dienst overeenkomen.
