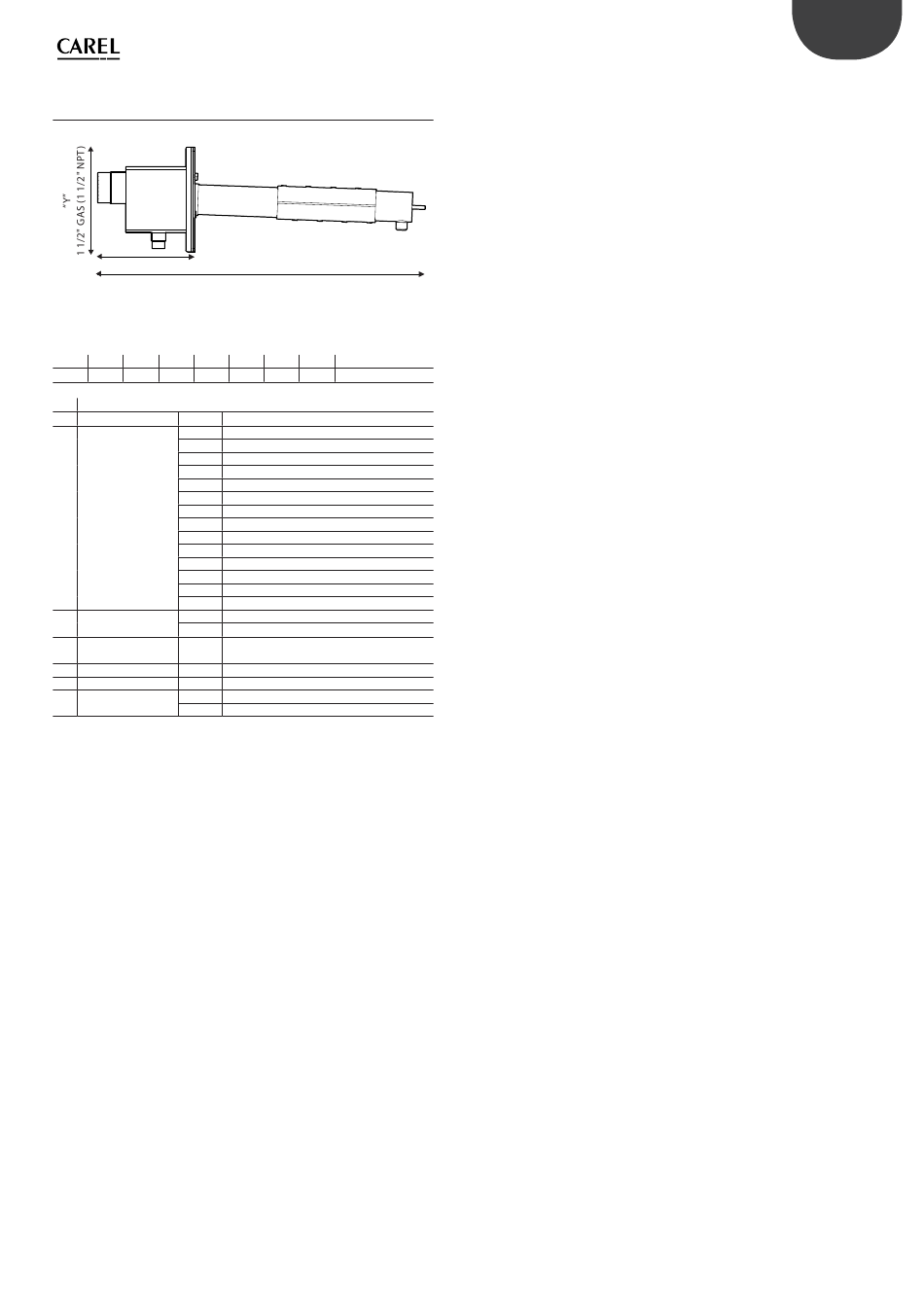

2.2 Dimensions et poids du distributeur SA0
(une rampe)
"Z"
"X" 3/8" GAS (3/8" NPT)
Fig. 2.b
Le système d'identifi cation pour le distributeur est montré dans le tableau
1.b. Ce tableau fournit les largeurs (valeur "X") et les hauteurs (valeur "Y").
SA 0 * * L
1 2 3 4 5
1 Préfi xe
2 Type 0 Tuyau simple (une rampe, double rampe)
3 Largeur Code Valeur "X" [mm (in)]
A A = 503mm (19.7in)
B B = 655 mm (25.7in)
C C = 807 mm (31.7in)
D D = 959 mm (37.7in)
E E = 1111 mm (43.7in)
F F = 1263 mm (49.7in)
G G = 1415 mm (55.7in)
H H = 1567 mm (61.7in)
I I = 1719 mm (67.7in)
J J = 1871 mm (73.7in)
K K = 2023 mm (79.7in)
L L = 2175 mm (85.7in)
Z Z = 427 mm (16.8in) per SA0******* SMAL
4 Sélection une Code Valeur "Y" [mm (in)]
A A= une rampe 160mm (6.3in)
rampe mm (in)
5 Type de rampe L L= 45 (1.75) OD
(diamètre) mm (in)
6 Isolation I I = Rampes isolées avec des buses
7 Châssis 0 0 = pas de châssis, non assemblé
8 Evacuation U U= ½ " Mâle NPT
0 0= ½ "Mâle Gaz
Valeur "z" = 145 mm (5.7 in)
Exemple 1 : un modèle SA0AALI000 est un ultimateSAM ayant les
caractéristiques suivantes :
•
Une rampe
•
Longueur de 503mm (19.7")
•
Une rampe, hauteur 160mm (6.3")
•
Diamètre rampe 45mm (1.75")
•
Rampe isolée et à buses
•
Evacuation collecteur de ½" mâle gaz
Exemple 2: un modèle SA0GALI0U0 est un ultimateSAM pour le
marché d'Amérique du Nord ayant les caractéristiques suivantes :
•
Une rampe
•
Longueur de 1415mm (55.7")
•
Une rampe, hauteur 160mm (6.3")
•
Diamètre rampe 45mm (1.75")
•
Rampe isolée et à buses
•
Evacuation collecteur ½" mâle NPT
* 0 * 0
6 7 8 9 Tab. 2.b
Tab. 2.c
