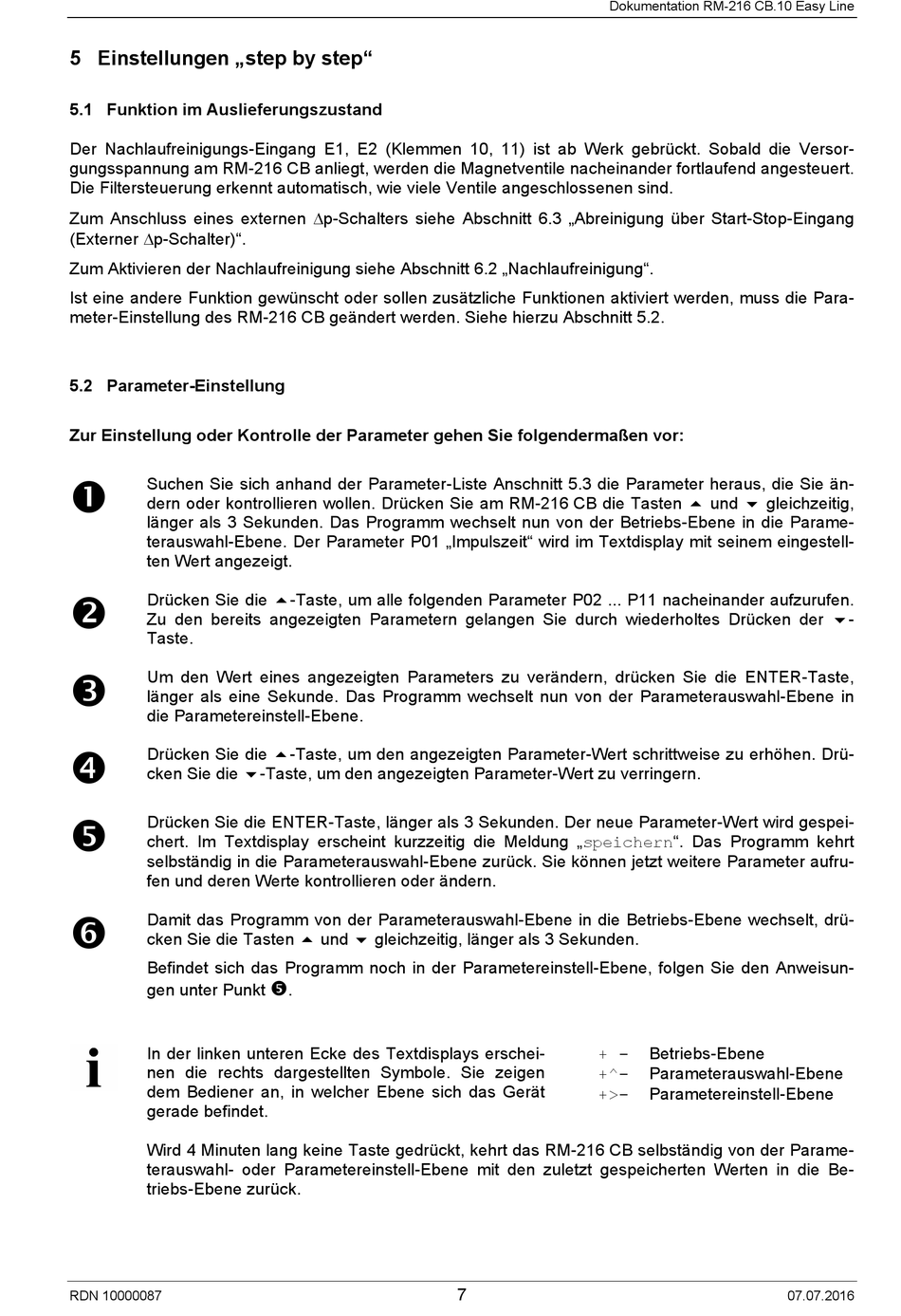

5 Einstellungen „step by step"

5.1 Funktion im Auslieferungszustand

Der Nachlaufreinigungs-Eingang E1, E2 (Klemmen 10, 11) ist ab Werk gebrückt. Sobald die Versor-
gungsspannung am RM-216 CB anliegt, werden die Magnetventile nacheinander fortlaufend angesteuert.
Die Filtersteuerung erkennt automatisch, wie viele Ventile angeschlossenen sind.
Zum Anschluss eines externen ∆p-Schalters siehe Abschnitt 6.3 „Abreinigung über Start-Stop-Eingang
(Externer ∆p-Schalter)".
Zum Aktivieren der Nachlaufreinigung siehe Abschnitt 6.2 „Nachlaufreinigung".
Ist eine andere Funktion gewünscht oder sollen zusätzliche Funktionen aktiviert werden, muss die Para-
meter-Einstellung des RM-216 CB geändert werden. Siehe hierzu Abschnitt 5.2.

5.2 Parameter-Einstellung

Zur Einstellung oder Kontrolle der Parameter gehen Sie folgendermaßen vor:
Suchen Sie sich anhand der Parameter-Liste Anschnitt 5.3 die Parameter heraus, die Sie än-

dern oder kontrollieren wollen. Drücken Sie am RM-216 CB die Tasten  und  gleichzeitig,
länger als 3 Sekunden. Das Programm wechselt nun von der Betriebs-Ebene in die Parame-
terauswahl-Ebene. Der Parameter P01 „Impulszeit" wird im Textdisplay mit seinem eingestell-
ten Wert angezeigt.
Drücken Sie die -Taste, um alle folgenden Parameter P02 ... P11 nacheinander aufzurufen.

Zu den bereits angezeigten Parametern gelangen Sie durch wiederholtes Drücken der -
Taste.
Um den Wert eines angezeigten Parameters zu verändern, drücken Sie die ENTER-Taste,

länger als eine Sekunde. Das Programm wechselt nun von der Parameterauswahl-Ebene in
die Parametereinstell-Ebene.
Drücken Sie die -Taste, um den angezeigten Parameter-Wert schrittweise zu erhöhen. Drü-

cken Sie die -Taste, um den angezeigten Parameter-Wert zu verringern.
Drücken Sie die ENTER-Taste, länger als 3 Sekunden. Der neue Parameter-Wert wird gespei-

chert. Im Textdisplay erscheint kurzzeitig die Meldung „speichern". Das Programm kehrt
selbständig in die Parameterauswahl-Ebene zurück. Sie können jetzt weitere Parameter aufru-
fen und deren Werte kontrollieren oder ändern.
Damit das Programm von der Parameterauswahl-Ebene in die Betriebs-Ebene wechselt, drü-

cken Sie die Tasten  und  gleichzeitig, länger als 3 Sekunden.
Befindet sich das Programm noch in der Parametereinstell-Ebene, folgen Sie den Anweisun-
gen unter Punkt
In der linken unteren Ecke des Textdisplays erschei-
nen die rechts dargestellten Symbole. Sie zeigen
dem Bediener an, in welcher Ebene sich das Gerät
gerade befindet.
Wird 4 Minuten lang keine Taste gedrückt, kehrt das RM-216 CB selbständig von der Parame-
terauswahl- oder Parametereinstell-Ebene mit den zuletzt gespeicherten Werten in die Be-
triebs-Ebene zurück.
RDN 10000087

.
Dokumentation RM-216 CB.10 Easy Line
+ -
+^-
+>-
7
Betriebs-Ebene
Parameterauswahl-Ebene
Parametereinstell-Ebene
