Dokumentation RM-216 CB.10 Easy Line

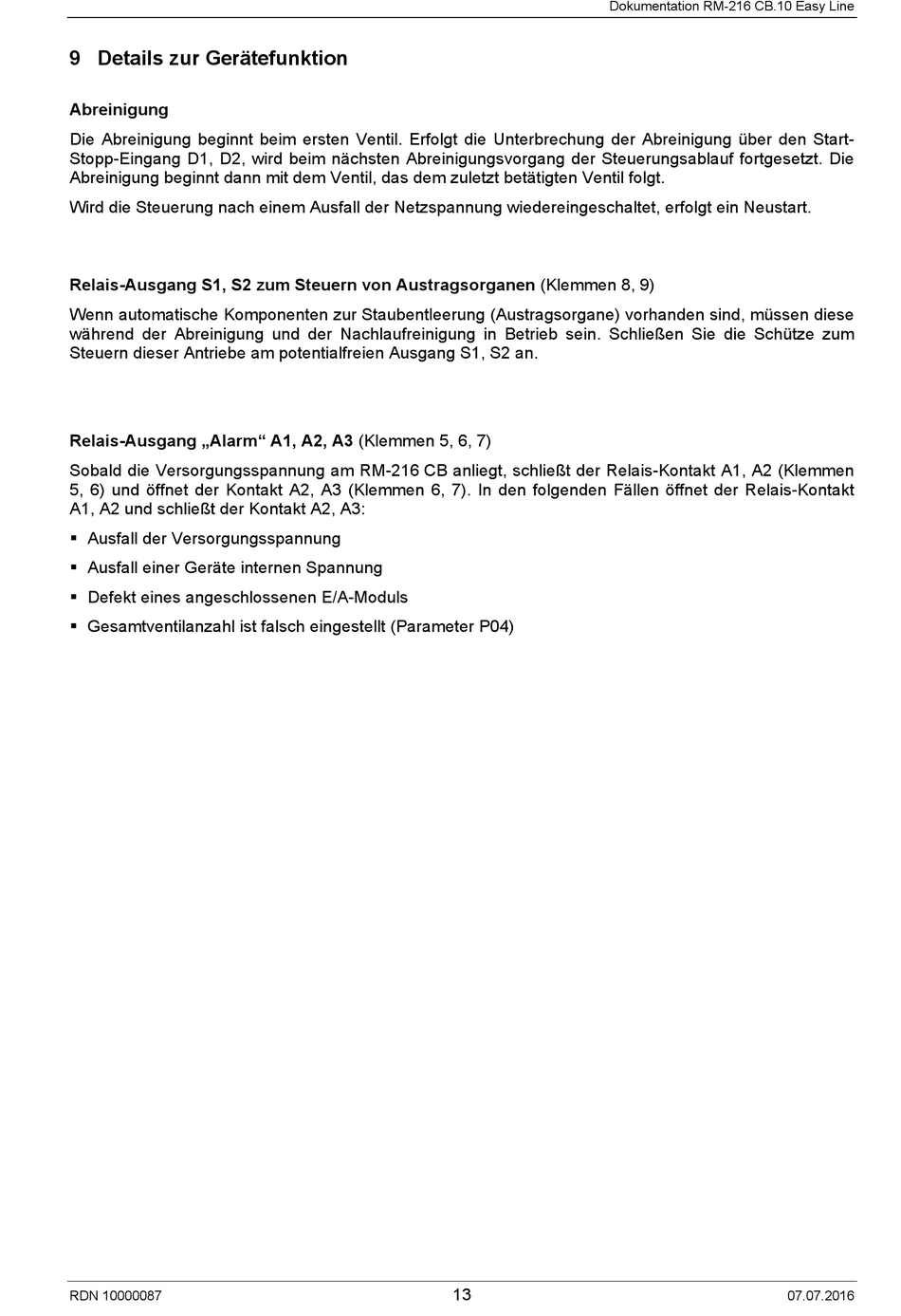

9 Details zur Gerätefunktion
Abreinigung
Die Abreinigung beginnt beim ersten Ventil. Erfolgt die Unterbrechung der Abreinigung über den Start-
Stopp-Eingang D1, D2, wird beim nächsten Abreinigungsvorgang der Steuerungsablauf fortgesetzt. Die
Abreinigung beginnt dann mit dem Ventil, das dem zuletzt betätigten Ventil folgt.
Wird die Steuerung nach einem Ausfall der Netzspannung wiedereingeschaltet, erfolgt ein Neustart.
Relais-Ausgang S1, S2 zum Steuern von Austragsorganen (Klemmen 8, 9)
Wenn automatische Komponenten zur Staubentleerung (Austragsorgane) vorhanden sind, müssen diese
während der Abreinigung und der Nachlaufreinigung in Betrieb sein. Schließen Sie die Schütze zum
Steuern dieser Antriebe am potentialfreien Ausgang S1, S2 an.
Relais-Ausgang „Alarm" A1, A2, A3 (Klemmen 5, 6, 7)
Sobald die Versorgungsspannung am RM-216 CB anliegt, schließt der Relais-Kontakt A1, A2 (Klemmen
5, 6) und öffnet der Kontakt A2, A3 (Klemmen 6, 7). In den folgenden Fällen öffnet der Relais-Kontakt
A1, A2 und schließt der Kontakt A2, A3:
 Ausfall der Versorgungsspannung
 Ausfall einer Geräte internen Spannung
 Defekt eines angeschlossenen E/A-Moduls
 Gesamtventilanzahl ist falsch eingestellt (Parameter P04)
13
RDN 10000087 07.07.2016
