EasyLine RM-216 CB Betriebs Und Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für EasyLine RM-216 CB

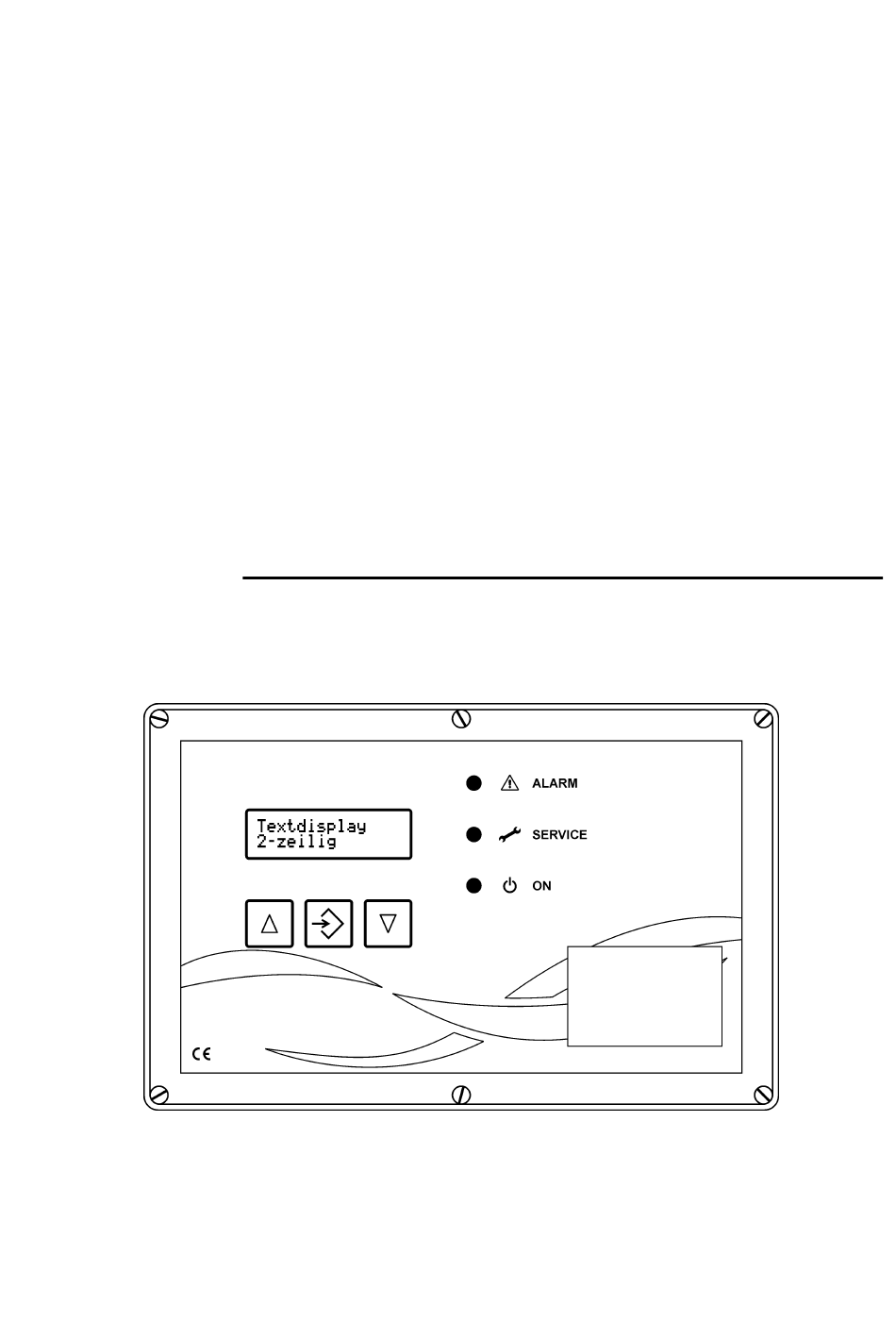

- Seite 1 Betriebs- und Installationsanleitung Filtersteuerung RM-216 CB EasyLine...
-
Seite 2: Inhaltsverzeichnis
Dokumentation RM-216 CB.10 Easy Line Inhalt 1 Sicherheitshinweise ........................... 3 2 Gerätebeschreibung ..........................3 3 Montage ..............................4 4 Installation „step by step“ .......................... 4 5 Einstellungen „step by step“ ........................7 5.1 Funktion im Auslieferungszustand ....................7 5.2 Parameter-Einstellung ........................7 5.3 Parameter-Liste .......................... -
Seite 3: Sicherheitshinweise
Versorgungsspannung abgeschaltet werden. Andernfalls können die Geräte beschädigt wer- den. 2 Gerätebeschreibung Das RM-216 CB dient der Steuerung von 24-V-DC-Magnetventilen an filternden Abscheidern mit Druck- luftimpulsabreinigung. Nach dem Anschließen der Versorgungsspannung arbeitet die Filtersteuerung oh- ne weitere Betätigung vollautomatisch. RDN 10000087... -
Seite 4: Montage
Dokumentation RM-216 CB.10 Easy Line 3 Montage 4 Installation „step by step“ Anschluss Versorgungsspannung Beim Betrieb der Filtersteuerung an Kleinspannung, wird ein separates Netzgerät empfohlen. Das Gerät kann mit einer Versorgungsspannung von 24 V DC betrieben werden, wenn keine Erweiterungs-Module angeschlossen sind und wenn die elektrischen Leitungen zu den Mag- netventilen kürzer als 3 Meter lang sind. - Seite 5 Dokumentation RM-216 CB.10 Easy Line Anschluss Magnetventile Anschluss Erweiterungs-Module RM-LV8 / RM-LV16 Für alle Bus-Leitungen abgeschirmtes Kabel verwenden! Die Abschirmung muss einseitig mit der Schutzerde (PE) verbunden sein. Signalkabel dürfen nicht parallel zu Starkstromkabel verlegt werden.
- Seite 6 Dokumentation RM-216 CB.10 Easy Line Weitere Anschlüsse RDN 10000087 07.07.2016...
-
Seite 7: Einstellungen „Step By Step
Suchen Sie sich anhand der Parameter-Liste Anschnitt 5.3 die Parameter heraus, die Sie än- dern oder kontrollieren wollen. Drücken Sie am RM-216 CB die Tasten und gleichzeitig, länger als 3 Sekunden. Das Programm wechselt nun von der Betriebs-Ebene in die Parame- terauswahl-Ebene. - Seite 8 Dokumentation RM-216 CB.10 Easy Line RDN 10000087 07.07.2016...
-
Seite 9: Parameter-Liste
Service-Betriebsstunden-Code 0 … 250 Anzahl aller am RM-216 CB und an den Erweiterungs-Modulen angeschlossenen Ventile. Der Parameter dient der Geräte inter- nen Überwachung und muss nur eingestellt werden, wenn Erweiterungs-Module vorhanden sind. Erkennt das Gerät, dass sich die eingestellte Ventilgesamtanzahl von der Anzahl der tatsächlich angesteuerten Ventile unterscheidet, erfolgt eine Alarmmel- dung. -
Seite 10: Betriebs-Modi
Wird der Ventilator eingeschaltet, schließt der Kontakt an E1, E2 und schaltet die Abreinigung ein. Beim Abschalten des Ventilators öffnet der Kontakt an E1, E2 und aktiviert die Nachlaufreinigung. Die einge- stellten Nachreinigungs-Umläufe werden ausgeführt. Anschließend schaltet das RM-216 CB ab. 6.3 Abreinigung über Start-Stop-Eingang (Externer ∆p-Schalter) Wird die Abreinigung über einen externen ∆p-Schalter gesteuert, muss der potentialfreie Kontakt des ∆p-... -
Seite 11: Fehlerbehebung
Dokumentation RM-216 CB.10 Easy Line 7 Fehlerbehebung Fehler Mögliche Ursachen Empfohlene Aktion Die LED „ON“ leuchtet nicht und Keine Netzspannung Einspeisung prüfen der Eingang E1, E2 ist gebrückt. Sicherung im Gerät defekt Sicherung austauschen Anlagen-NOT-AUS betätigt NOT-AUS prüfen Keine Ventilaktivität Keine Steuerungs-Freigabe Eingang E1, E2 brücken... -
Seite 12: Textmeldungen Im Display
Dokumentation RM-216 CB.10 Easy Line 8 Textmeldungen im Display Display Erklärung Reset-Zustand und Textversion Reset RM204VXX Die Textmeldung wird nach dem Einschalten der Spannung für ca. 1 Sekunde angezeigt. Die Steuerung ist nicht über den Eingang E1, E2 freigegeben. Stand By Ven.Nr... -
Seite 13: Details Zur Gerätefunktion
Relais-Ausgang „Alarm“ A1, A2, A3 (Klemmen 5, 6, 7) Sobald die Versorgungsspannung am RM-216 CB anliegt, schließt der Relais-Kontakt A1, A2 (Klemmen 5, 6) und öffnet der Kontakt A2, A3 (Klemmen 6, 7). In den folgenden Fällen öffnet der Relais-Kontakt A1, A2 und schließt der Kontakt A2, A3:... -
Seite 14: Glossar
Die Anzahl der Abreinigungsumläufe, die bei der Nachlaufreinigung aus- geführt werden. Parameterauswahl-Ebene Zustand des RM-216 CB, in dem der Bediener des Gerätes einen Para- meter auswählen kann. Parametereinstell-Ebene Zustand des RM-216 CB, in dem der Bediener des Gerätes einen Para- meter einstellen kann. -
Seite 15: Technische Daten
Dokumentation RM-216 CB.10 Easy Line 11 Technische Daten Anwendung Daten Versorgungsspannungen 230 V AC + / -10% 110 V … 120 V AC + / -10% 26 V … 28 V DC* Signaleingänge 24 V DC, potentialfrei zu bedienen Signalausgang Relais-Ausgänge, max.
