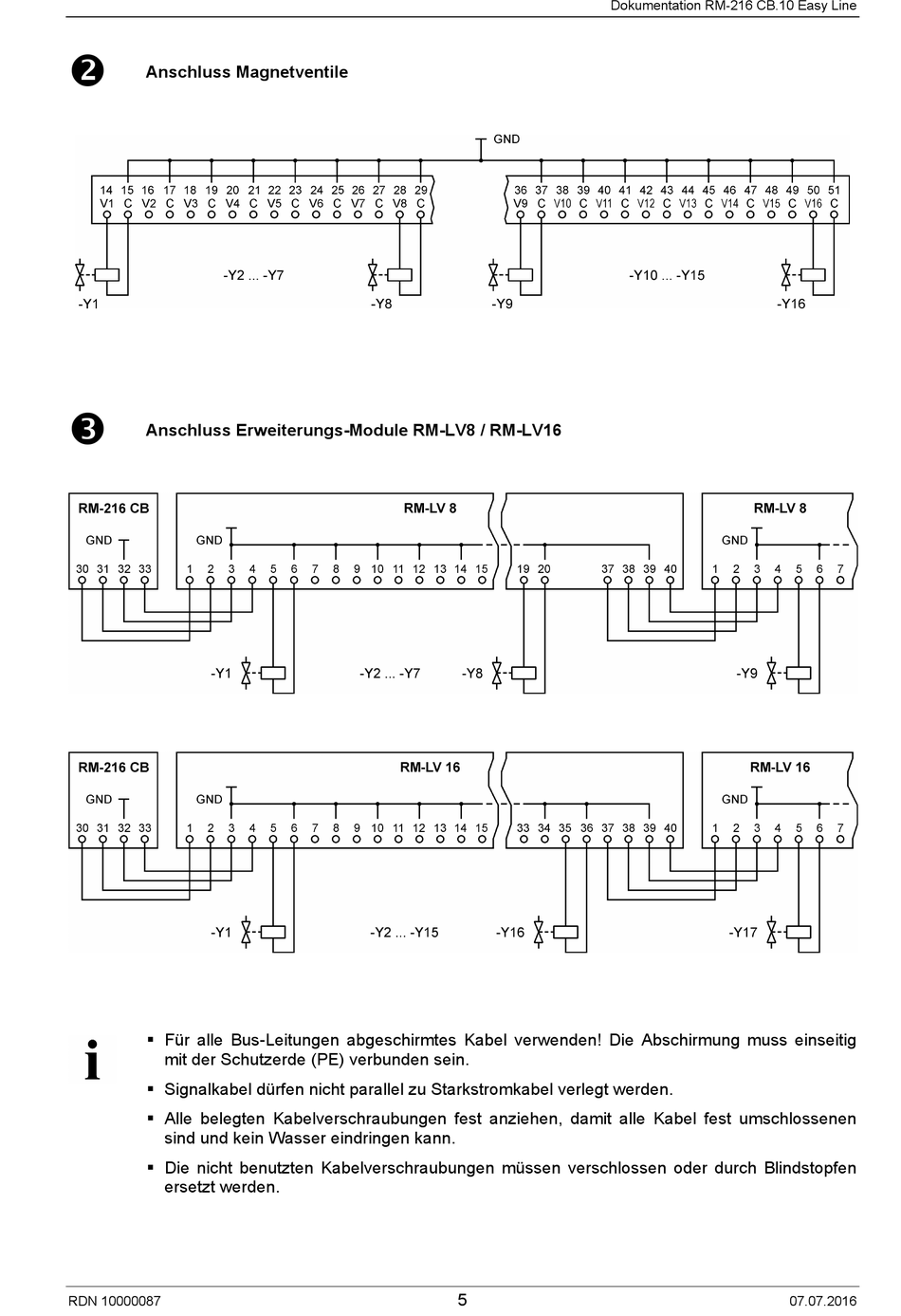

Anschluss Magnetventile

Anschluss Erweiterungs-Module RM-LV8 / RM-LV16
 Für alle Bus-Leitungen abgeschirmtes Kabel verwenden! Die Abschirmung muss einseitig
mit der Schutzerde (PE) verbunden sein.
 Signalkabel dürfen nicht parallel zu Starkstromkabel verlegt werden.
 Alle belegten Kabelverschraubungen fest anziehen, damit alle Kabel fest umschlossenen
sind und kein Wasser eindringen kann.
 Die nicht benutzten Kabelverschraubungen müssen verschlossen oder durch Blindstopfen
ersetzt werden.
