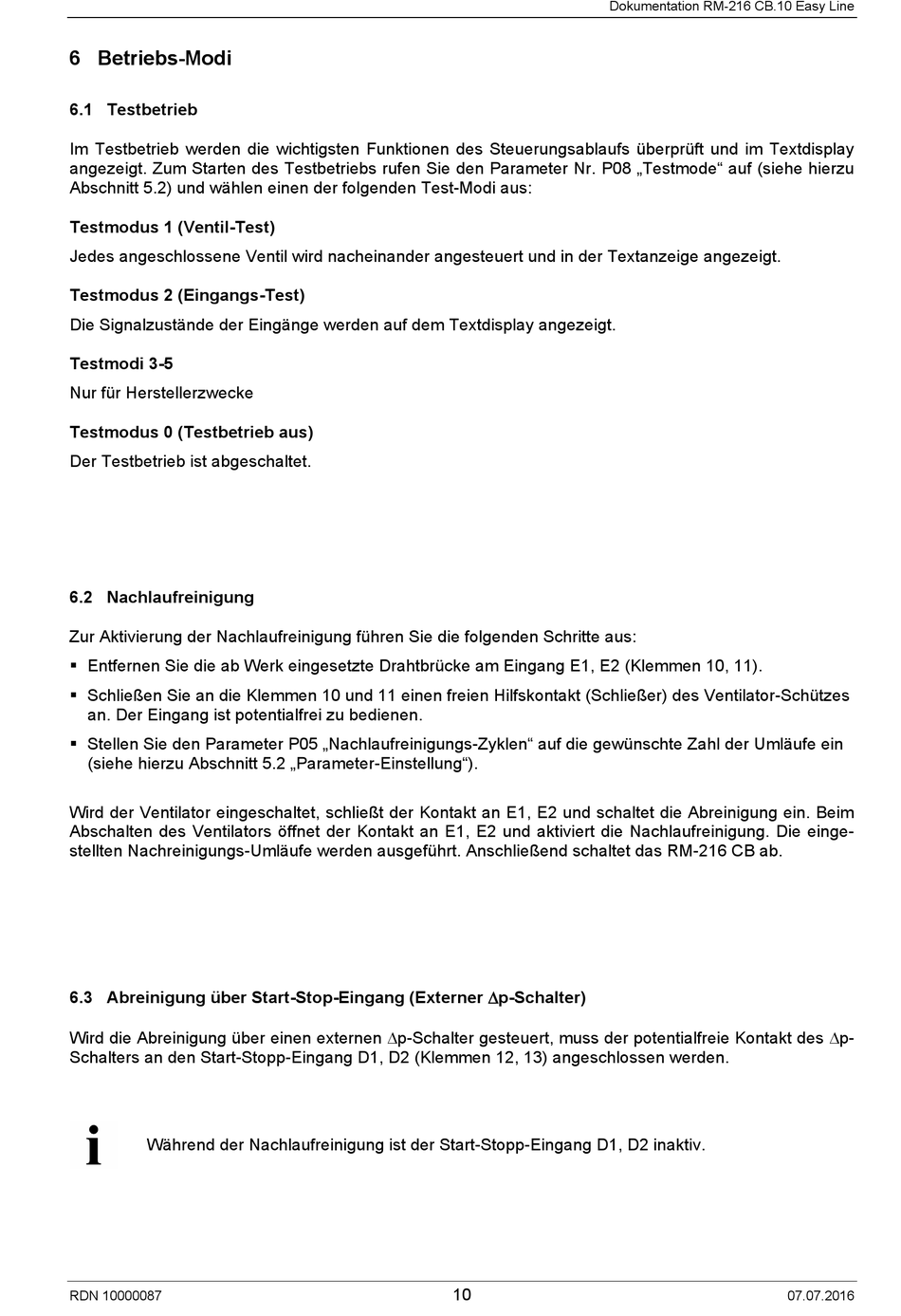

6 Betriebs-Modi

6.1 Testbetrieb

Im Testbetrieb werden die wichtigsten Funktionen des Steuerungsablaufs überprüft und im Textdisplay
angezeigt. Zum Starten des Testbetriebs rufen Sie den Parameter Nr. P08 „Testmode" auf (siehe hierzu
Abschnitt 5.2) und wählen einen der folgenden Test-Modi aus:
Testmodus 1 (Ventil-Test)
Jedes angeschlossene Ventil wird nacheinander angesteuert und in der Textanzeige angezeigt.
Testmodus 2 (Eingangs-Test)
Die Signalzustände der Eingänge werden auf dem Textdisplay angezeigt.
Testmodi 3-5
Nur für Herstellerzwecke
Testmodus 0 (Testbetrieb aus)
Der Testbetrieb ist abgeschaltet.

6.2 Nachlaufreinigung

Zur Aktivierung der Nachlaufreinigung führen Sie die folgenden Schritte aus:
 Entfernen Sie die ab Werk eingesetzte Drahtbrücke am Eingang E1, E2 (Klemmen 10, 11).
 Schließen Sie an die Klemmen 10 und 11 einen freien Hilfskontakt (Schließer) des Ventilator-Schützes
an. Der Eingang ist potentialfrei zu bedienen.
 Stellen Sie den Parameter P05 „Nachlaufreinigungs-Zyklen" auf die gewünschte Zahl der Umläufe ein
(siehe hierzu Abschnitt 5.2 „Parameter-Einstellung").
Wird der Ventilator eingeschaltet, schließt der Kontakt an E1, E2 und schaltet die Abreinigung ein. Beim
Abschalten des Ventilators öffnet der Kontakt an E1, E2 und aktiviert die Nachlaufreinigung. Die einge-
stellten Nachreinigungs-Umläufe werden ausgeführt. Anschließend schaltet das RM-216 CB ab.
6.3 Abreinigung über Start-Stop-Eingang (Externer ∆p-Schalter)
Wird die Abreinigung über einen externen ∆p-Schalter gesteuert, muss der potentialfreie Kontakt des ∆p-
Schalters an den Start-Stopp-Eingang D1, D2 (Klemmen 12, 13) angeschlossen werden.
Während der Nachlaufreinigung ist der Start-Stopp-Eingang D1, D2 inaktiv.
