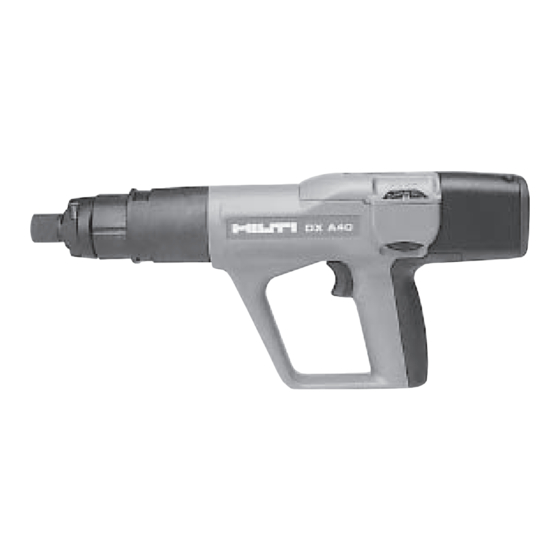

Hilti DX A41 X-AM72 Bedienungsanleitung
Verwandte Anleitungen für Hilti DX A41 X-AM72
Inhaltszusammenfassung für Hilti DX A41 X-AM72
- Seite 1 *232512* DX A40 X-AM32 / DX A41 X-AM72 232512 Bedienungsanleitung Printed: 07.07.2013 | Doc-Nr: PUB / 5069858 / 000 / 00...
- Seite 2 Bolzensetzgerät DX A 40 Nagelmagazin X-AM 32 Technische Daten: Technische Daten: Gewicht: 2,9 kg (6,52 lbs) Gewicht: 0,5 kg (1,12 lbs) Gerätelänge: 405 mm (16") Nagellänge: max. 32 mm (1 ") Nagellänge: max. 47 mm (1 ") Nagelprogramm: siehe Seite 10 Kartuschen: 6,8/11 M (.27 cal kurz) schwarz, rot, gelb, grün Magazinkapazität:...
- Seite 3 Technische Beschreibung: Sicherungen Das Hilti DX A40 und DX A41 sind Bolzensetzgeräte zum Setzen von Nägeln und Bolzen auf Beton, Stahl und anderen für die Direktmontage geeigneten Unter- gründen (siehe Handbuch der Befestigungstechnik). Beide Geräte arbeiten nach dem bewährten Kolbenprinzip und gewährleisten damit optimale Arbeits- und Befestigungssicherheit.
- Seite 4 Vorsichtsmassnahmen bei der Anwendung: Nichtbeachten dieser Vorsichtsmassnahmen könnte Personenschäden verursa- 15.Nie in ein bestehendes Loch setzen, ausser wenn von Hilti empfohlen, wie chen. z.B. beim DX-Kwik. 16.Bei Nichtgebrauch das Gerät und die Kartuschen immer an einem sicheren Warnungen: Ort in einem geschlossenen Behälter aufbewahren.
- Seite 5 Handhabung Einzelsetzgerät: Kartuschenstreifen aus Gerät ziehen. Kartuschenstreifen mit schmalem Ende Geräteleistung einstellen durch DX A40 und DX A41 mit Schlagkolben- Nach längerem Transport oder voran von unten in den Griff stecken bis Drücken und Drehen des Einstellrades ausrüstung Erschütterung: Mit dem beigelegten der Streifen vollständig im Griff versenkt 1 = min.
- Seite 6 Wechsel zu Magazingerät: Montage Elementemagazin: Hinweis: Elementemagazin fest auf die Kolben- Kartuschenstreifen aus Gerät ziehen. Kontrolle ob Kolben und Puffer in Ord- führung drücken und aufschrauben bis Verschlusshülse festhalten und Bol- nung. Eventuell Auswechseln (siehe es einrastet. zenführung des Einzelsetzgerätes Abschnitt Kolben- und Pufferwechsel).
- Seite 7 Entladen des Magazins Umbau auf Einzelsetzausrüstung (Wechsel der Ausrüstung) Magazin durch Druck auf rückwertigen Kartuschenstreifen aus Gerät ziehen. Hinweis: nach Anwendung) fest auf die Kolben- Knopf öffnen und Nagelstreifen ent- Kolben und Puffer auf Verschleiss führung drücken und aufschrauben, nehmen. Magazin durch Drücken des seitlichen prüfen.
- Seite 8 Das Gerät sollte entweder einmal pro Woche oder nach jeder grösseren Anzahl- 3. Teile mit mitgelieferten Bürsten reinigen gesetzter Befestigungselemente (ca. 5000 Befestigungen) gereinigt werden. 4. Bolzenführung, Kolben und Magazin leicht mit Hilti Spray einsprühen 1. Kartuschenstreifen und Befestigungselemente aus Gerät entnehmen 5. Montage des Gerätes (siehe Kolben- und Pufferwechsel) Die folgenden Teile sind mit den mitgelieferten Reinigungsbürsten zu säubern...
- Seite 9 Störungen und Behebung Auftretende Störung Störungsbehebung Richtlinien für Befestigungen: Für detaillierte Informationen fordern Sie bitte von Ihrer Hilti-Marktorganisation Zündversager: Siehe Versagen einer Kartusche das Handbuch der Befestigungstechnik oder gegebenenfalls nationale techni- (Seite 4 Punkt 14) sche Vorschriften an. Vor Beginn der nachfolgenen Störungsbehebungen ist der Kartuschenstreifen aus dem Gerät zu entfernen.
- Seite 10 Befestigungselemente Auswahltabelle (Nägel) Befestigungselemente Auswahltabelle G X-ZF Nägel für Beton (Bauprovisorien) in Längen von 47–72 mm X-DNI Nägel für Beton und Stahl G Gewindebolzen für Beton oder Stahl Schaftlänge Verwendbar in: Bezeichnung G DX-Kwik Nägel und Gewindebolzen mm (") DX A40 DX A41 G X-FS Schalungsanschlag 19 (...
- Seite 11 Hilti garantiert, dass das gelieferte Gerät frei von Material- oder Fertigungsfehlern ist. Diese Garantie gilt unter der Voraussetzung, dass das Gerät in Übereinstim- Das Hilti DX A40 und DX A41 sind bauartzugelassen und systemgeprüft. Aufgrund mung mit der Hilti Bedienungsanleitung richtig eingesetzt und gehandhabt, dessen sind die Geräte mit dem Zulassungszeichen der PTB in quadratischer...
