1.2
Betriebsarten
Das multisys 3D2-ESES ist sowohl als Busverstärker zur Leitungsverlängerung als auch als Sternkoppler zur
Realisierung von Stichleitungen einsetzbar.
1.2.1
Busverstärker
Beim Einsatz als Busverstärker muss der Abschlusswiderstand am Eingang und der Abschlusswiderstand am
Ausgang aktiviert sein.
1.2.2
Sternkoppler
Sternnetzwerke sind in RS-485 Netzwerken normalerweise nicht erlaubt. Das multisys 3D2-ESES ermöglicht
es einen Abzweig zu setzen.
Beim Einsatz als Sternkoppler muss der Abschlusswiderstand am Eingang nicht aktiviert und der Abschluss-
widerstand am Ausgang aktiviert sein.
1.3

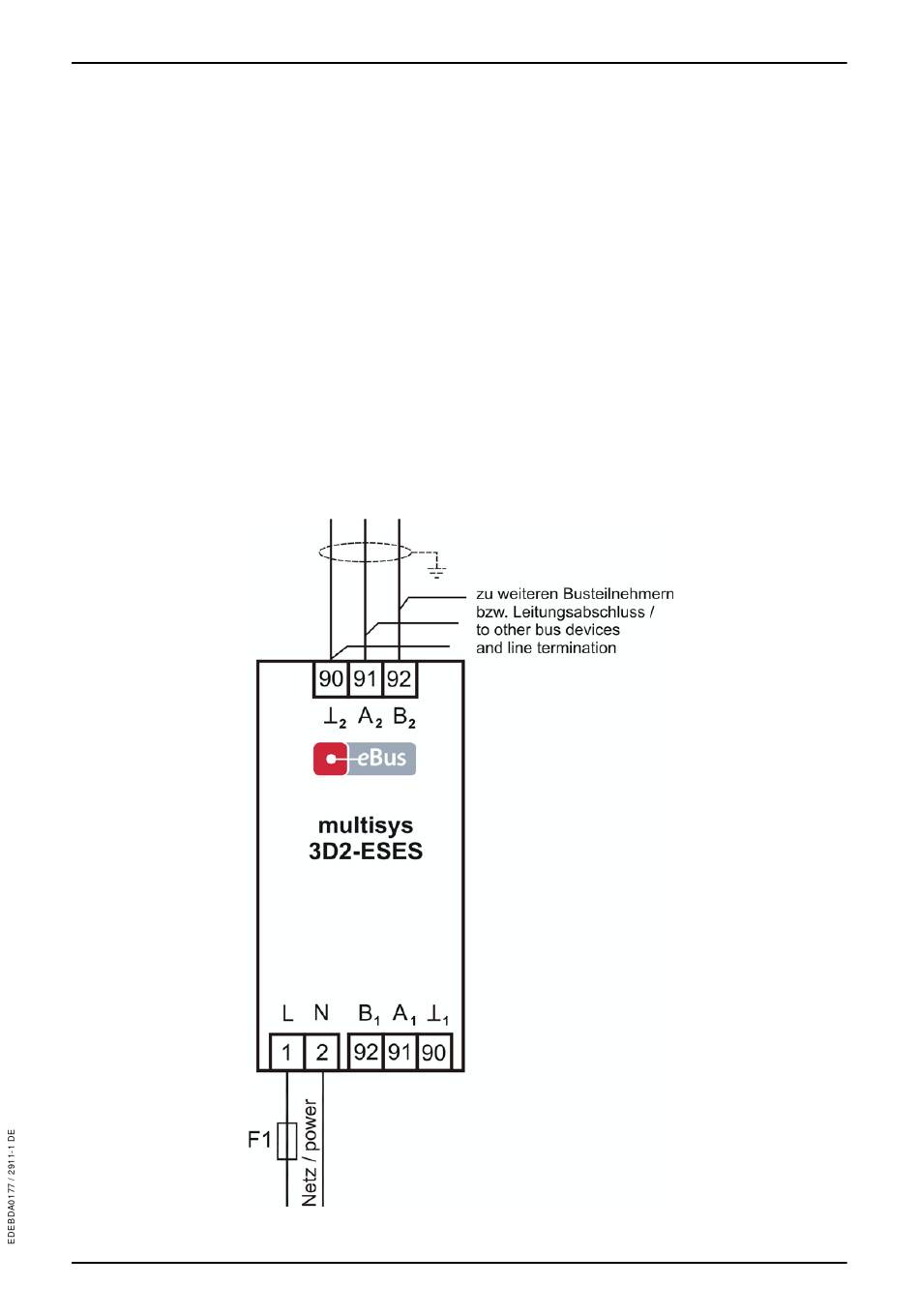

Anschlussplan
Version 1.00
Bedienungsanleitung multisys 3D2-ESES
Seite 3 von 4
