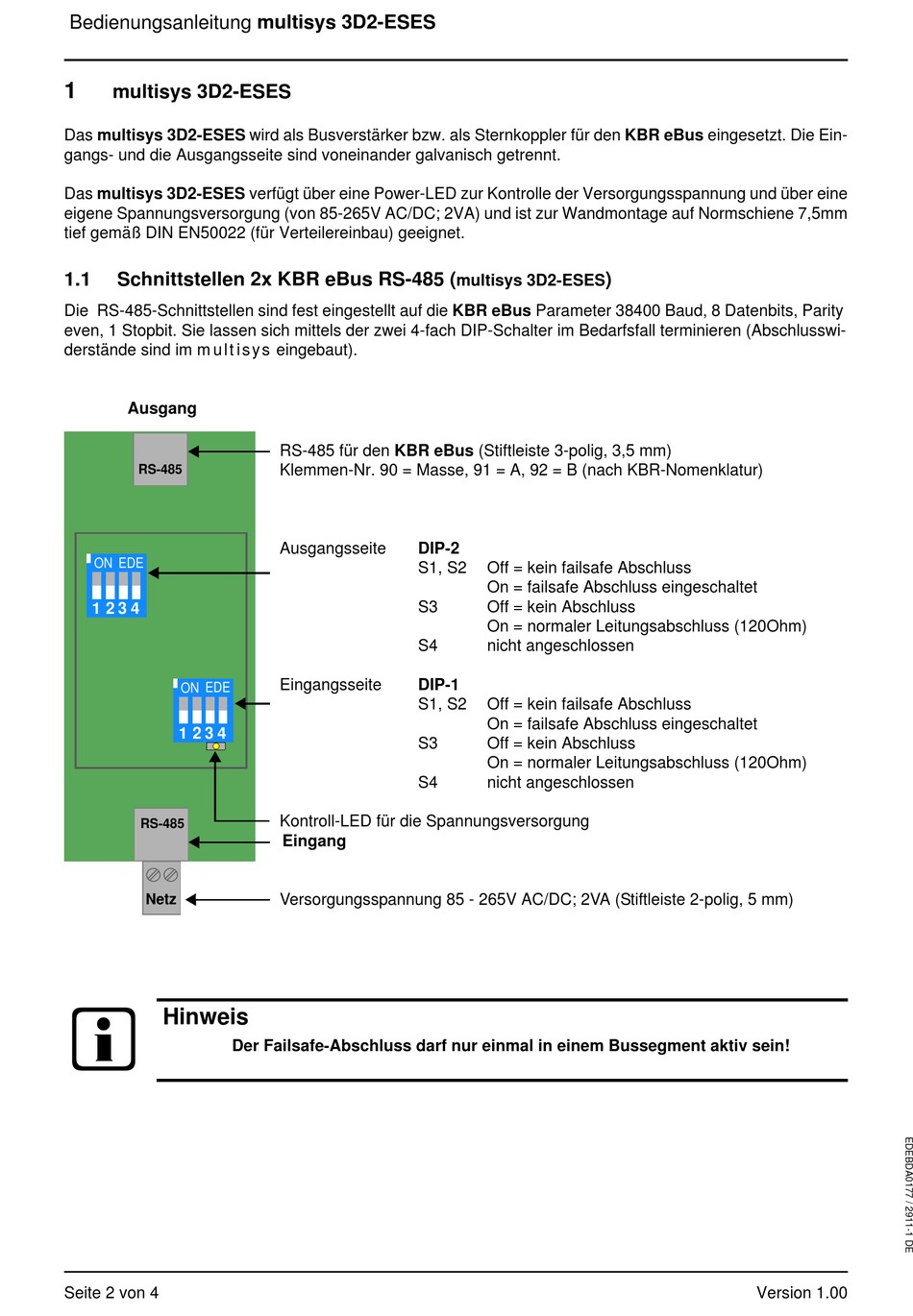

Bedienungsanleitung multisys 3D2-ESES
1
multisys 3D2-ESES
Das multisys 3D2-ESES wird als Busverstärker bzw. als Sternkoppler für den KBR eBus eingesetzt. Die Ein-
gangs- und die Ausgangsseite sind voneinander galvanisch getrennt.
Das multisys 3D2-ESES verfügt über eine Power-LED zur Kontrolle der Versorgungsspannung und über eine
eigene Spannungsversorgung (von 85-265V AC/DC; 2VA) und ist zur Wandmontage auf Normschiene 7,5mm
tief gemäß DIN EN50022 (für Verteilereinbau) geeignet.
1.1
Schnittstellen 2x KBR eBus RS-485 (
Die RS-485-Schnittstellen sind fest eingestellt auf die KBR eBus Parameter 38400 Baud, 8 Datenbits, Parity
even, 1 Stopbit. Sie lassen sich mittels der zwei 4-fach DIP-Schalter im Bedarfsfall terminieren (Abschlusswi-
derstände sind im multisys eingebaut).
Ausgang
RS-485
ON
EDE
1 2 3 4
ON
EDE
1 2 3 4
RS-485
Netz
Hinweis
Der Failsafe-Abschluss darf nur einmal in einem Bussegment aktiv sein!
Seite 2 von 4
RS-485 für den KBR eBus (Stiftleiste 3-polig, 3,5 mm)
Klemmen-Nr. 90 = Masse, 91 = A, 92 = B (nach KBR-Nomenklatur)
Ausgangsseite
DIP-2
S1, S2
S3
S4
Eingangsseite
DIP-1
S1, S2
S3
S4
Kontroll-LED für die Spannungsversorgung
Eingang
Versorgungsspannung 85 - 265V AC/DC; 2VA (Stiftleiste 2-polig, 5 mm)
)
multisys 3D2-ESES
Off = kein failsafe Abschluss
On = failsafe Abschluss eingeschaltet
Off = kein Abschluss
On = normaler Leitungsabschluss (120Ohm)
nicht angeschlossen
Off = kein failsafe Abschluss
On = failsafe Abschluss eingeschaltet
Off = kein Abschluss
On = normaler Leitungsabschluss (120Ohm)
nicht angeschlossen
Version 1.00
