dirna Bergstrom bycool green line LITE Montageanweisungen Seite 8

LITE
ES

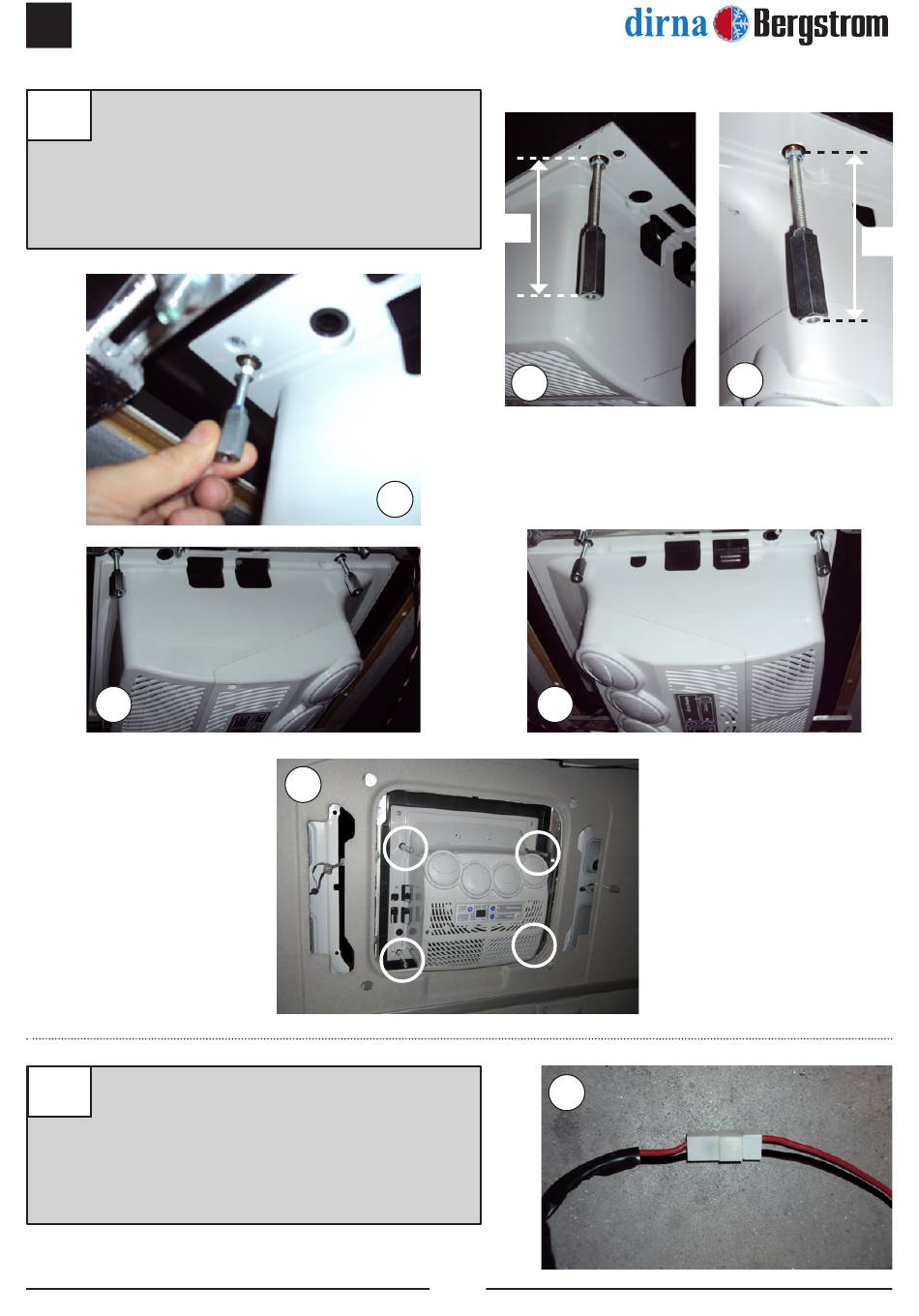

Roscar espárragos 10 mm en insertos M6 de
12
la base y apretar tuerca contra inserto.
Atención: Dejar separadores hexagonales a
80 mm desde la parte plana del frente en la
parte trasera y 98 mm en la parte delantera.
12
Llevar cables de alimentación hasta la escotilla
13
y grapar en estos los terminales suministrados
y colocar caja de 2 vías suministrada.
Atención: Hacer coincidir cables según se
indica R= (+) y N= (-).
12
12
8
Parte trasera
80
12
12
13
®
Parte delantera
98
12
